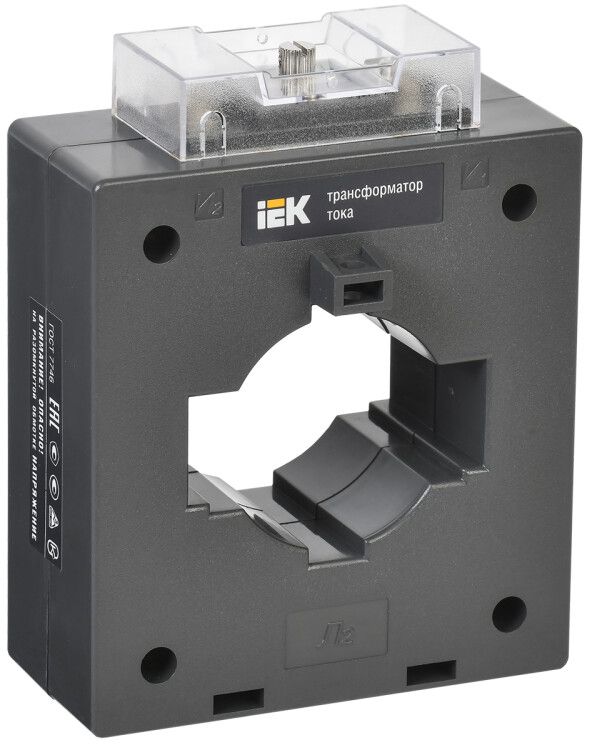

Трансформатор тока ТТИ-60 750/5А 10ВА класс 0,5S | ITT40-3-10-0750 IEK

Трансформатор тока ТТИ-60 750/5А 10ВА класс 0,5S - это измерительное устройство для точного преобразования больших токов до 750 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии и автоматизации. Произведён бренда IEK, артикул itt40-3-10-0750.

Назначение и область применения

Трансформатор тока ТТИ-60 750/5А 10ВА класс 0,5S предназначен для:

• коммерческого учёта электроэнергии - когда требуется высокая точность расчётов с потребителями;
• передачи сигнала измерений в устройства защиты, автоматики и контроля;
• работы в цепях с напряжением до 660 В, где важна надёжность и стабильность выходного сигнала.

Подходит для установки в распределительных щитах, на шинах подстанций, в промышленных объектах и энергообъектах с большими нагрузками.

Технические характеристики

• Класс точности 0,5S - обеспечивает погрешность не более +-0,5% в широком диапазоне токов, включая малые значения (до 1% от номинала); важно для точного учёта при переменных нагрузках.
• Номинальный первичный ток 750 А - максимальный рабочий ток, который трансформатор может точно измерять.
• Вторичный ток 5 А - стандартный выходной сигнал, совместимый с большинством счётчиков, реле и приборов контроля.
• Номинальная вторичная полная мощность 10 ВА - максимальная нагрузка, которую можно подключить ко вторичной цепи; определяет допустимую длину проводов и количество приборов.
• Рабочее напряжение 660 В - предельное напряжение изолирующей части, соответствует сетям среднего напряжения.
• Диаметр отверстия 45 мм - позволяет протянуть через него одножильный или многожильный проводник сечением до ~150 мм2.
• Высота проёма 51 мм, ширина проёма 23 мм - габариты для монтажа на шинах или кабельных сборках.
• Фактор ограничения перенапряжения FS 5 - способен выдерживать кратковременные перегрузки тока до 5× от номинала без повреждения.
• Срок службы 25 лет - рассчитан на длительную работу в промышленных условиях.
• Исполнение: катушечный трансформатор тока - намотка на замкнутом ферромагнитном сердечнике, обеспечивающая высокую точность и минимальные потери.

Совместимость и монтаж

Трансформатор тока ТТИ-60 750/5А 10ВА класс 0,5S имеет монтажное исполнение «с окном» - устанавливается вокруг токоведущего провода без его разрыва. Подключение вторичной цепи выполнено через штекерный разъем - удобно для быстрого подключения и обслуживания.

• Не требует демонтажа шины или кабеля - достаточно развести жилы и поместить трансформатор поверх них.
• Штекерный разъем исключает необходимость пайки или болтовых соединений - снижает риск ошибок при монтаже.
• Посадочный диаметр 45 мм - проверьте соответствие внешнему диаметру вашего проводника. Для кабелей с изоляцией >45 мм возможна установка только после частичного удаления оболочки.
• Запрещено использовать с токами выше 750 А - это вызывает насыщение сердечника и потерю точности.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 - официально утвержденные нормы для измерительных трансформаторов.
• Имеет свидетельство об утверждении типа средств измерений CN.С.34.083.A №47195 - допущен к использованию в коммерческом учёте.
• Защита от прикосновения - корпус закрыт, исключает случайное касание токоведущих элементов.
• Сертифицирован - подтверждена безопасность и соответствие требованиям российских регуляторов.

Преимущества

• Высокая точность класса 0,5S - идеально для учёта при низких и колеблющихся нагрузках.
• Штекерный разъем - экономит время при подключении и упрощает замену.
• Стойкость к перегрузкам (FS 5) - увеличивает надёжность в аварийных режимах.
• Долгий срок службы (25 лет) - снижает затраты на обслуживание и замену.
• Проверенная технология - продукт получил награду «Лучшее электрооборудование-2005» за качество и надёжность.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только на переменном токе 50–60 Гц.
• Максимальная вторичная нагрузка - 10 ВА. Превышение вызывает погрешность и перегрев.
• Не рекомендуется для установки в местах с сильными внешними магнитными полями - влияет на точность.
• Запрещено разрывать вторичную цепь при работающем первичном токе - создаёт опасное высокое напряжение!
• Не предназначен для открытого монтажа вне щита - не имеет степени защиты IP, чувствителен к влаге и пыли.

Примеры использования

• Установка на главной шине ввода в промышленном цехе для учёта расхода электроэнергии.
• Подключение к цифровому счётчику в распределительном пункте 0,4 кВ.
• Интеграция в системы автоматического отключения при перегрузке на линии питания насосов или компрессоров.
• Измерение тока в системах УЗО и дифференциальной защиты.

Практические советы

• Перед монтажом убедитесь, что ток в первичной цепи не превышает 750 А - даже кратковременно.
• Вторичная цепь должна быть замкнута во время работы - никогда не оставляйте её разомкнутой.
• Выбирайте кабели сечением, подходящим под диаметр 45 мм - лучше всего 70–150 мм2.
• При подключении нескольких приборов суммарная нагрузка не должна превышать 10 ВА - считайте импеданс каждого устройства.
• При необходимости замены - отключите питание, чтобы избежать риска поражения током.
• Трансформатор тока ТТИ-60 750/5А 10ВА класс 0,5S - один из самых надёжных решений для точного учёта в условиях промышленной эксплуатации.
