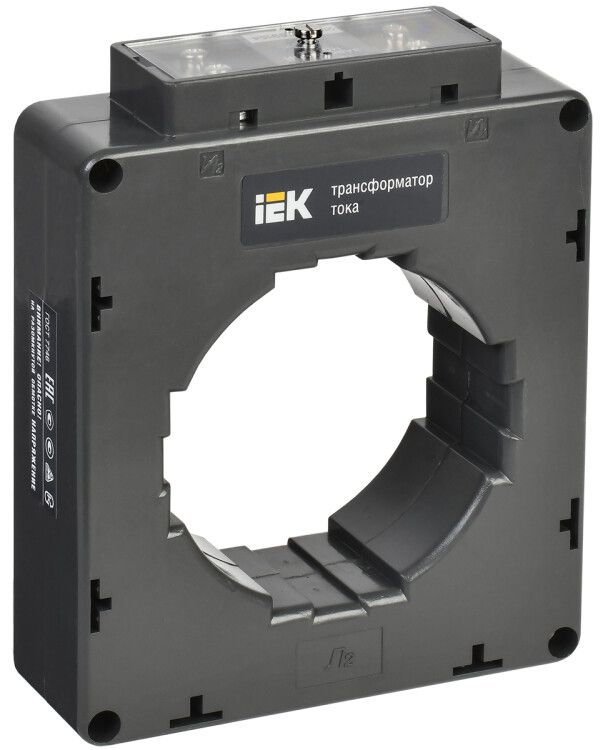

Трансформатор тока ТТИ-85 750/5А 15ВА класс точн. 0.5S IEK ITT50-3-15-750

Трансформатор тока ТТИ-85 750/5А 15ВА класс точности 0,5S - это измерительное устройство для точного преобразования больших токов до 750 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии и автоматизации. Произведён бренда IEK, артикул itt50-3-15-750.

Назначение и область применения

Трансформатор тока ТТИ-85 750/5А 15ВА класс точности 0,5S предназначен для работы в цепях коммерческого и технического учёта электроэнергии. Он передаёт сигнал измеряемого тока на счётчики, устройства защиты, системы автоматического управления и другие измерительные приборы. Применяется в распределительных щитах, подстанциях, на промышленных объектах - например, на участках с большими нагрузками: насосных станциях, конвейерах, компрессорных установках.

Технические характеристики

• Номинальный первичный ток: 750 А - максимальный ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Номинальная вторичная полная мощность: 15 ВА - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0,5S - высокая точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учёта;
• Рабочее напряжение: 660 В - допустимое напряжение изоляции, соответствует сетям среднего напряжения;
• Диаметр отверстия: 82 мм - позволяет протянуть через него проводник сечением до 150–185 мм2;
• Высота проёма: 85,5 мм, ширина проёма: 82,5 мм - габариты для монтажа в щитах и шкафах;
• Вторичное подключение: штекерный разъём - удобный и быстрый способ подключения без пайки и ослабления контактов;
• Фактор ограничения перенапряжения (FS): 5 - предел, при котором трансформатор сохраняет работоспособность при аварийных перегрузках;
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации;
• Исполнение: катушечный трансформатор тока с окном - конструкция без разрыва первичной цепи, монтируется вокруг провода.

Совместимость и монтаж

Трансформатор тока ТТИ-85 750/5А 15ВА класс точности 0,5S совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электронные счётчики, реле защиты, анализаторы качества сети. Монтаж осуществляется путём одевания на уже установленный проводник - разрыв цепи не требуется. Убедитесь, что диаметр провода не превышает 82 мм. Штекерный разъём требует подключения только качественных кабелей с жилами 0,5–2,5 мм2. Подключайте вторичную цепь строго в соответствии с полярностью - перепутанные выводы исказят показания.

Безопасность и стандарты

Трансформатор тока ТТИ-85 750/5А 15ВА класс точности 0,5S соответствует ГОСТ 7746 и имеет свидетельство об утверждении типа средств измерений (реестр №28139-12). Защищён от случайного прикосновения - корпус закрыт, доступ к токоведущим частям невозможен при правильной установке. Сертифицирован для использования в России и странах ЕАЭС. Нагрев при работе не превышает норм, предусмотренных стандартом.

Преимущества

• Класс точности 0,5S гарантирует минимальную погрешность даже при низких нагрузках - идеально для точного коммерческого учёта;
• Штекерный разъём снижает время монтажа и риск плохого контакта;
• Высокая механическая прочность и срок службы 25 лет обеспечивают надёжность в условиях промышленной эксплуатации;
• Устройство внесено в госреестр - легализовано для официального учёта электроэнергии;
• Производится брендом IEK - известный поставщик с проверенной репутацией.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только на переменном токе 50 Гц;
• Запрещается использовать при токе выше 750 А - возможен перегрев и повреждение;
• Вторичная нагрузка не должна превышать 15 ВА - подключайте только те приборы, суммарная мощность которых меньше этого значения;
• Не допускается замыкание вторичной обмотки на землю - это вызывает искажения и опасность для оборудования;
• Не рекомендован для открытой установки вне помещений без дополнительной защиты от влаги и пыли - хотя IP-класс не указан, внешняя среда влияет на долговечность.

Примеры использования

• Подключение к трёхфазному счётчику в щите главного распределительного пункта (ГРЩ) промышленного предприятия;
• Измерение тока в линии питания крупного насоса на водоканале;
• Система автоматической защиты двигателя с использованием реле перегрузки;
• Установка в распределительном щите торгового центра для контроля расхода электроэнергии.

Практические советы

• Перед монтажом проверьте, чтобы проводник был полностью запущен внутрь отверстия - зазоры снижают точность;
• Не используйте трансформатор без нагрузки - вторичная обмотка всегда должна быть замкнута на прибор или шунт;
• При замене старого трансформатора убедитесь, что новый имеет тот же класс точности (0,5S) и номинальную мощность (15 ВА);
• Проверяйте целостность штекерного разъёма - окисление контактов может привести к неверным показаниям;
• Для многожильных проводов используйте наконечники - они лучше фиксируются внутри отверстия и не деформируют изоляцию.
