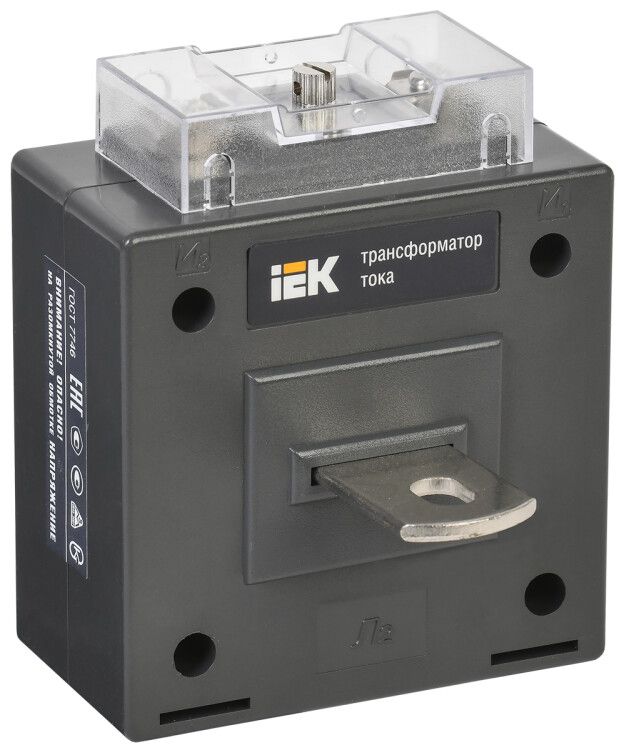

Трансформатор тока ТТИ-А 10/5А 5ВА класс точности 0.5S - ITT10-3-05-0010 IEK

Трансформатор тока ТТИ-А 10/5А 5ВА класс точности 0.5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Этот катушечный трансформатор с монтажом на шине обеспечивает надёжную работу в системах коммерческого учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТИ-А 10/5А 5ВА класс точности 0.5S используется в схемах коммерческого и технического учёта электроэнергии. Он преобразует большой первичный ток (до 10 А) в безопасный вторичный сигнал (5 А), который подаётся на счётчики, реле защиты, контроллеры и другие измерительные приборы. Подходит для установки в распределительных щитах, на шинах силовых цепей, в промышленных и жилых объектах с напряжением до 660 В.

Технические характеристики

• Номинальный первичный ток: 10 А
• Номинальный вторичный ток: 5 А
• Номинальная вторичная полная мощность: 5 ВА
• Класс точности: 0.5S - позволяет точно измерять ток даже при малых нагрузках (от 1% от номинала), что важно для учёта в режимах низкой нагрузки
• Рабочее напряжение: 660 В
• Тип исполнения: катушечный трансформатор тока
• Способ монтажа: на монтажной плате с шиной - устанавливается прямо на проводящую шину без разрыва цепи
• Вторичное подключение: винтовые зажимы - удобны для подключения многожильных и одножильных проводов
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого корпуса
• Срок службы: 25 лет
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Сертификация: соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, внесён в госреестр средств измерений №28139-12

Совместимость и монтаж

Трансформатор тока ТТИ-А 10/5А 5ВА класс точности 0.5S совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Монтируется на шину сечением, соответствующем посадочному отверстию - проверьте соответствие габаритов шины и внутреннего прохода трансформатора. Для правильной работы вторичная цепь должна быть замкнута - нельзя оставлять выводы разомкнутыми во время работы. Подключение выполняется через винтовые клеммы: затягивать необходимо с усилием, указанным в инструкции, чтобы избежать перегрева контактов.

Безопасность и стандарты

Трансформатор тока ТТИ-А 10/5А 5ВА класс точности 0.5S имеет защиту от прикосновения и степень защиты IP20, что исключает доступ к токоведущим элементам при установленном корпусе. Соответствует требованиям ГОСТ 7746 и имеет официальное свидетельство об утверждении типа средства измерений. Это делает его допустимым для использования в системах коммерческого учёта электроэнергии, где требуется законодательно подтверждённая точность.

Преимущества

• Высокий класс точности 0.5S гарантирует минимальную погрешность даже при слабых токах - идеально для учёта в условиях переменной нагрузки
• Катушечная конструкция обеспечивает компактность и возможность монтажа на шину без демонтажа оборудования
• Срок службы 25 лет снижает необходимость замены и обслуживания
• Подтверждённая сертификация и вхождение в госреестр позволяют использовать в официальных схемах учёта
• Винтовые клеммы обеспечивают надёжное и долговечное подключение

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP20 не защищает от влаги и пыли
• Запрещено работать с разомкнутой вторичной цепью - это вызывает опасное повышение напряжения и риск пробоя изоляции
• Максимальный рабочий ток - 10 А; применение выше этого значения недопустимо
• Не рекомендован для установки в местах с постоянными вибрациями или механическими ударами - не имеет специального усиления корпуса
• Не подходит для трёхфазных систем без использования трёх отдельных экземпляров

Примеры использования

• Установка в распределительном щите ЖКХ для подключения счетчиков электроэнергии
• Интеграция в системы автоматического управления насосами и конвейерами
• Подключение к реле защиты в промышленных панелях
• Измерительные модули в системах SCADA и АСКУЭ

Практические советы

• Перед монтажом убедитесь, что шина имеет подходящий диаметр - трансформатор ТТИ-А 10/5А 5ВА класс точности 0.5S рассчитан на стандартные шины, но проверьте совпадение посадочных размеров
• Всегда используйте вторичные провода с достаточным сечением - для 5 ВА и 5 А оптимально 1,5–2,5 мм2
• Проверяйте целостность вторичной цепи перед включением питания - разрыв цепи может повредить трансформатор и оборудование
• При использовании нескольких трансформаторов в одной системе соблюдайте одинаковое направление намотки - это важно для корректной суммарной работы
• Для длительной эксплуатации в условиях повышенной влажности дополнительно герметизируйте место монтажа
