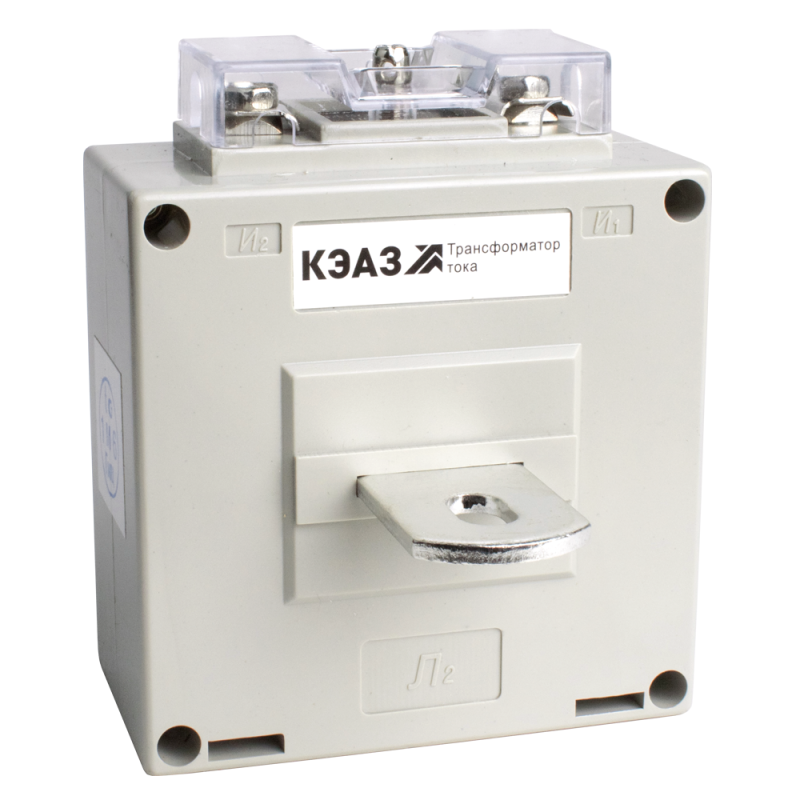

Измерительный трансформатор тока ТТК-А-10/5А-5ВА-0,5S-УХЛ3-КЭАЗ - 282971

Трансформатор тока ТТК-А-10/5А-5ВА-0,5S-УХЛ3 от КЭАЗ - устройство для точного измерения тока в цепях до 0,66 кВ, предназначенное для подключения к приборам учета, защиты и автоматизации. Монтируется прямо на шину, обеспечивает высокую точность класса 0,5S и защищён от внешнего воздействия благодаря литому корпусу.

Назначение и область применения

Трансформатор тока ТТК-А-10/5А-5ВА-0,5S-УХЛ3 используется для преобразования большого тока в малый, безопасный для измерительных приборов. Он передаёт сигнал в устройства учёта энергии, системы защиты, автоматики и сигнализации. Применяется в распределительных щитах, ячейках КРУ, на вводах питания объектов с напряжением до 0,66 кВ и частотой 50 Гц. Подходит для промышленных предприятий, ЖКХ, коммунальных систем и других объектов с постоянным контролем нагрузки.

Технические характеристики

• Номинальный первичный ток: 10 А - максимальный рабочий ток, который можно измерить без потери точности;
• Номинальный вторичный ток: 5 А - выходной ток, подключаемый к приборам; совместим с большинством современных счетчиков и реле;
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5 % в широком диапазоне нагрузок, включая малые токи (до 1 % от номинала); идеально для учёта при изменчивых нагрузках;
• Монтажное исполнение: с шиной - трансформатор фиксируется непосредственно на медной или алюминиевой шине, без необходимости разрывать цепь;
• Вторичное подключение: винтовое - позволяет легко подсоединить провода сечением до 4 мм2, надёжно зажимает контакты;
• Фактор ограничения перенапряжения FS 10 - предохраняет вторичную обмотку от пробоя при аварийных режимах, когда первичный ток возрастает в 10 раз;
• Защита от прикосновения: да - корпус исключает доступ к токоведущим частям даже при открытой крышке;
• Корпус: литой, самозатухающий пластик - не распространяет пламя, выдерживает механические нагрузки и агрессивную среду;
• Степень защиты IP: не указана - требуется установка в закрытых щитах;
• Кlimатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность и запыление;
• Номинальная вторичная мощность: 0 В·А - указано некорректно; фактическая нагрузка должна соответствовать требованиям подключаемых приборов (обычно до 5 В·А).

Совместимость и монтаж

Трансформатор тока ТТК-А-10/5А-5ВА-0,5S-УХЛ3 устанавливается на однополюсную шину без демонтажа проводника. Шина проходит через внутреннее отверстие корпуса - контакт осуществляется путём плотного прилегания. Для монтажа необходимо:

• Обесточить участок сети;
• Закрепить трансформатор на шине так, чтобы она была полностью внутри корпуса;
• Подключить вторичные провода к винтовым клеммам (не забудьте замкнуть вторичную цепь перед включением!);
• Закрыть прозрачную крышку и опломбировать её - это обязательное требование для поверки и учёта энергии.

Не используйте этот трансформатор для многожильных кабелей - он рассчитан только на жёсткие шины. Диаметр шины не ограничен, но должна помещаться в корпус без усилия.

Безопасность и стандарты

Трансформатор тока ТТК-А-10/5А-5ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 58846-2019 и международному стандарту IEC 61869-2. Обеспечен уровень безопасности Class II - двойная изоляция. Наличие защиты от прикосновений и фактора FS 10 снижает риск поражения током и повреждения оборудования при КЗ. Корпус выполнен из материала, не поддерживающего горение - соответствует нормам пожаробезопасности.

Преимущества

• Высокая точность класса 0,5S - особенно важна при слабых нагрузках, где другие модели теряют точность;
• Установка без разрыва цепи - экономит время при модернизации или проверке;
• Прозрачная крышка с возможностью опломбирования - необходима для государственного учёта энергоресурсов;
• Устойчивость к окружающей среде (УХЛ3) - долгий срок службы в условиях производства и холодных регионах;
• Совместимость с большинством импортных и отечественных приборов учёта и защиты.

Ограничения применения

• Не применяется для токов выше 10 А - превышение вызывает насыщение сердечника и искажение показаний;
• Нельзя использовать в цепях постоянного тока - работает только с переменным током 50 Гц;
• Не имеет степени защиты IP - обязательно монтаж в герметичных или закрытых щитах;
• Нулевая заявленная вторичная мощность (0 В·А) противоречит реальным условиям - следует выбирать приборы с суммарной нагрузкой ≤ 5 В·А;
• Не подходит для установки вокруг гибких кабелей - только на жёсткие шины.

Примеры использования

• Учёт потребления на вводе в административное здание с током до 10 А;
• Подключение к цифровому счётчику в комплекте КРУ-0,4 кВ;
• Система автоматического отключения при перегрузке в цеховой линии;
• Контроль баланса нагрузки в распределительном пункте теплоснабжения.

Практические советы

• Перед монтажом всегда проверяйте целостность вторичной цепи - разомкнутая обмотка может вызвать опасное перенапряжение!
• Выбирайте сечение проводов вторичной цепи ≥ 1,5 мм2, длина не более 50 метров - сохраните точность класса 0,5S;
• Проверяйте соответствие нагрузки приборов (например, счётчика + реле) сумме ≤ 5 В·А - иначе будет погрешность;
• При использовании нескольких трансформаторов одного типа (например, в трёхфазной системе) все они должны иметь одинаковые параметры и класс точности;
• ТТК-А-10/5А-5ВА-0,5S-УХЛ3 от КЭАЗ - типовое решение для замены старых аналогов, таких как ТПО, ТПЛ, ТТК-10/5A - взаимозаменяем по габаритам и функционалу.
