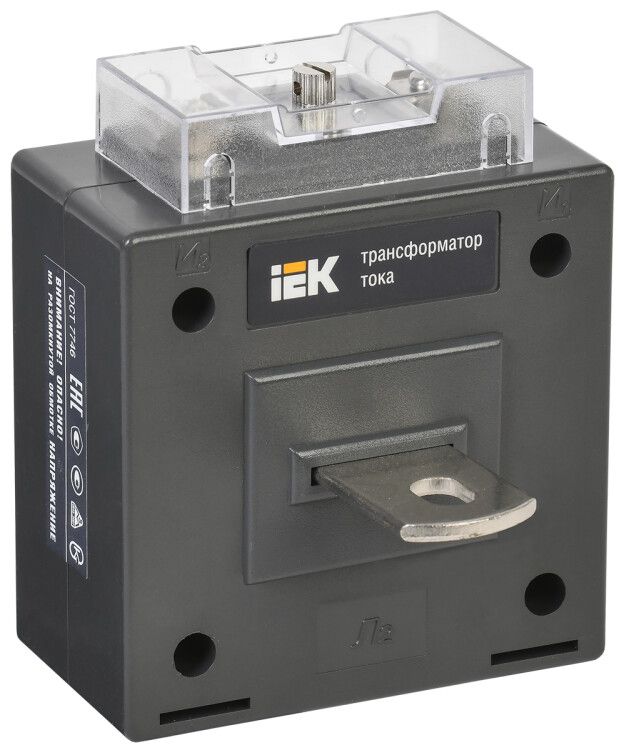

Трансформатор тока ТТИ-А 40/5А 5ВА класс точности 0.5S - ITT10-3-05-0040 IEK

Трансформатор тока ТТИ-А 40/5А 5ВА класс точности 0.5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Этот катушечный трансформатор с монтажом на шине обеспечивает надёжную работу в системах коммерческого учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТИ-А 40/5А 5ВА класс точности 0.5S используется в схемах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 40 А) в безопасный для измерительных приборов сигнал 5 А, который подключается к счётчикам, реле защиты, контроллерам и другим устройствам контроля. Применяется в распределительных щитах, на вводах объектов, в промышленных установках и на объектах ЖКХ.

Технические характеристики

• Номинальный первичный ток: 40 А - максимальный рабочий ток, который можно измерять без потери точности;
• Номинальный вторичный ток: 5 А - стандартный выходной ток для совместимости с большинством измерительных приборов;
• Номинальная вторичная полная мощность: 5 ВА - нагрузка, которую трансформатор может питать без снижения точности;
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5 % в широком диапазоне токов, включая малые нагрузки (от 1 % от номинала);
• Рабочее напряжение: 660 В - допустимое напряжение изолирующей части трансформатора;
• Тип исполнения: катушечный - магнитопровод выполнен в виде кольца, через которое проходит проводник;
• Способ монтажа: на монтажной плате с шиной - устанавливается прямо на токоведущую шину без разрыва цепи;
• Вторичное подключение: винтовое - удобно для подключения многожильных и одножильных проводов;
• Степень защиты: IP20 - предотвращает случайное прикосновение к токоведущим частям, но не защищает от пыли и влаги;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию в нормальных условиях;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и относительной влажности до 95 % при 25 C;
• Сертификация: соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006; внесён в госреестр средств измерений №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-А 40/5А 5ВА класс точности 0.5S устанавливается на шину сечением, соответствующим посадочному отверстию. Диаметр отверстия не указан в данных - необходимо проверить физический размер перед заказом. Монтаж выполняется без разрыва цепи: шина проходит через центр трансформатора. Подключение вторичной обмотки - клеммы с винтовым зажимом. Для работы требуется замкнутый контур вторичной цепи - разрыв цепи во время работы недопустим!

Безопасность и стандарты

Трансформатор тока ТТИ-А 40/5А 5ВА класс точности 0.5S имеет защиту от прикосновения и степень защиты IP20, что исключает доступ к токоведущим элементам при установленном корпусе. Соответствует ГОСТ 7746 и имеет официальное свидетельство об утверждении типа средства измерений. Это позволяет использовать его в системах коммерческого учёта, где требуются законодательно подтверждённые метрологические характеристики.

Преимущества

• Высокая точность класса 0.5S - особенно важна при низких нагрузках, когда другие трансформаторы дают значительную погрешность;
• Монтаж на шине - экономит время, не требует отключения питания;
• Долгий срок службы - 25 лет снижают затраты на обслуживание и замену;
• Подтверждённая сертификация - подходит для официального учёта электроэнергии;
• Устойчивость к климатическим условиям УХЛ3 - надёжно работает в холодных и влажных помещениях.

Ограничения применения

• Не применяется в сетях выше 660 В - превышение напряжения опасно для изоляции;
• IP20 не защищает от внешней среды - нельзя устанавливать в открытых щитах, на улице или в сырых местах без дополнительной защиты;
• Требуется замкнутая вторичная цепь - при разрыве цепи возникает опасное высокое напряжение на выводах;
• Номинальная мощность 5 ВА - не подходит для подключения нескольких приборов одновременно без проверки суммарной нагрузки;
• Не предназначен для измерения импульсных или несинусоидальных токов - возможны искажения показаний.

Примеры использования

• Установка на входе в жилой дом для коммерческого учёта электроэнергии;
• Интеграция в промышленный щит управления для передачи сигнала тока в PLC;
• Подключение к многофункциональному счётчику в офисном здании;
• Измерение тока в цепях освещения и оборудования на складских комплексах.

Практические советы

• Перед монтажом убедитесь, что ток в шине не превышает 40 А - перегрузка вызывает искажения и повреждение;
• Проверьте диаметр шины: он должен точно подходить под внутреннее отверстие трансформатора - иначе будет люфт и потеря точности;
• Вторичные провода используйте сечением не менее 1,5 мм2 - меньшее сечение увеличивает потери и влияет на класс точности;
• Никогда не оставляйте вторичную обмотку разомкнутой - даже при отключенном оборудовании риск высокого напряжения сохраняется;
• При использовании в системах учёта обязательно согласуйте с органами метрологии - трансформатор ТТИ-А 40/5А 5ВА класс точности 0.5S от IEK имеет регистрацию, но требует пломбировки после установки.
