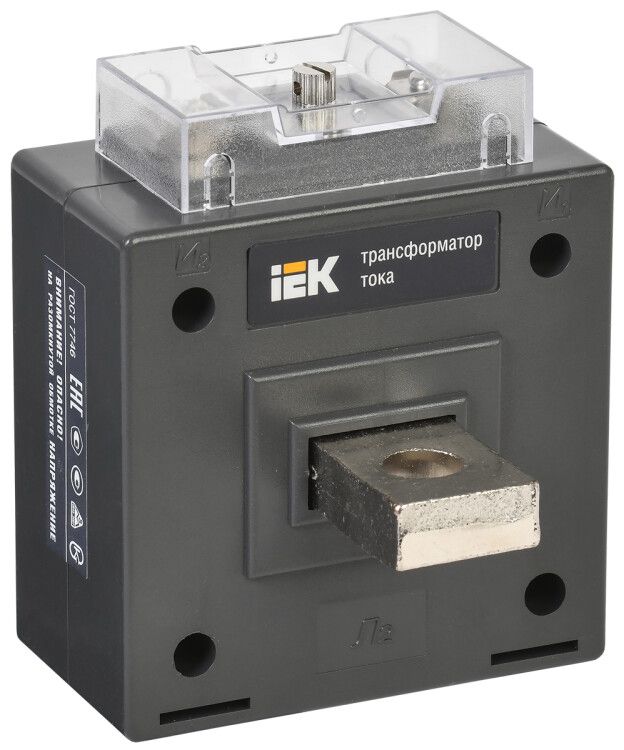

Трансформатор тока ТТИ-А 80/5А 5ВА класс точности 0.5S - ITT10-3-05-0080 IEK

Трансформатор тока ТТИ-А 80/5А 5ВА класс точности 0.5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала счетчикам, устройствам защиты и системам автоматизации. Этот катушечный трансформатор с винтовым вторичным подключением и монтажом на шине обеспечивает надежную работу в условиях промышленных объектов и энергообъектов.

Назначение и область применения

Трансформатор тока ТТИ-А 80/5А 5ВА класс точности 0.5S используется в системах коммерческого и технического учета электроэнергии. Он преобразует большие значения тока (до 80 А) в безопасный для измерительных приборов сигнал 5 А, который подается на счетчики, реле защиты, контроллеры и другие устройства контроля. Применяется в распределительных щитах, на вводах питания, в промышленных установках, на участках с высокими нагрузками — например, на конвейерах, насосных станциях, в системах освещения крупных объектов.

Технические характеристики

• Номинальный первичный ток: 80 А — максимальный рабочий ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А — стандартный выходной ток для подключения измерительных приборов;
• Номинальная мощность: 5 В·А — предельная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Класс точности: 0.5S — высокая точность измерения даже при малых токах (от 1% от номинала), что важно для коммерческого учета;
• Рабочее напряжение: 660 В — максимальное напряжение сети, для которой допущено использование;
• Исполнение: катушечный — магнитопровод выполнен в виде кольца, через которое проходит проводник;
• Количество фаз: однополюсный — рассчитан на одну фазу, требует установки по одной на каждую фазу системы;
• Вторичное подключение: винтовые зажимы — удобны для подключения многожильных и одножильных проводов;
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги; применяется внутри закрытых щитов;
• Монтажное исполнение: с шиной — устанавливается на DIN-рейку или жестко крепится к силовой шине;
• Способ монтажа: монтажная плата — позволяет фиксировать корпус на плате или поверхности без дополнительных кронштейнов;
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C и влажности до 95%; подходит для помещений с умеренным климатом;
• Срок службы: 25 лет — долговечность при соблюдении условий эксплуатации;
• Защита от прикосновения: да — корпус исключает доступ к токоведущим элементам при установленном состоянии;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 — соответствие обязательным требованиям к измерительным трансформаторам;
• Сертификация: есть — имеет свидетельство об утверждении типа средств измерений (№ 28139-12) и внесен в госреестр.

Совместимость и монтаж

Трансформатор тока ТТИ-А 80/5А 5ВА класс точности 0.5S совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электромеханические и электронные счетчики, цифровые регистраторы, реле перегрузки, PLC-системы. Для правильной работы необходимо соблюдать полярность выводов (обычно обозначена на корпусе: L1/L2). Монтировать следует на шине или DIN-рейке так, чтобы первичный проводник проходил строго через центр окна трансформатора. Нельзя замыкать вторичную обмотку без нагрузки — это вызывает перегрев и повреждение. Подключаемая нагрузка не должна превышать 5 В·А (например, два счетчика с суммарной нагрузкой 4 В·А — допустимо).

Безопасность и стандарты

Трансформатор тока ТТИ-А соответствует ГОСТ 7746 и имеет официальное утверждение типа средств измерений в России. Его применение законно для коммерческого учета электроэнергии. Класс точности 0.5S гарантирует минимальную погрешность даже при токах ниже 5% от номинала — это требуется для поверки и аудита счетчиков. Защита от прикосновения и IP20 обеспечивают безопасность при обслуживании в закрытых щитах. Сертификаты подтверждают соответствие требованиям безопасности и метрологии.

Преимущества

• Высокая точность класса 0.5S — идеально для коммерческого учета, где важна каждая сотая доли процента;
• Долгий срок службы — 25 лет снижают затраты на замену и техобслуживание;
• Удобный винтовой контакт — легко подключить и проверить;
• Подтвержденная сертификация — не требует дополнительных проверок при приемке;
• Установка на шину — экономит место в щите и ускоряет монтаж;
• Проверенная надежность — продукт получил награду “Лучшее электрооборудование-2005”.

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 не защищает от влаги и пыли;
• Запрещено использовать при токе выше 80 А — возможен перегрев и потеря точности;
• Не подходит для трехфазных систем без установки трёх экземпляров — один на каждую фазу;
• Вторичная цепь всегда должна быть замкнута — разрыв цепи при работе опасен!
• Не рекомендован для переменных токов с высокой гармонической составляющей — может возникнуть погрешность;
• Требуется точное центрирование провода в окне — смещение влияет на точность измерения.

Примеры использования

• Учет электроэнергии на вводе в производственный цех с нагрузкой до 80 А;
• Подключение к многофункциональному счетчику в офисном здании;
• Система мониторинга энергопотребления на конвейере с частотным регулятором;
• Цифровая система управления энергией (EMS) с передачей данных на сервер;
• Контроль нагрузки на группе осветительных приборов в торговом центре.

Практические советы

• Перед монтажом проверьте, что первичный проводник имеет достаточный диаметр для свободного прохождения через окно трансформатора — не используйте слишком толстый кабель;
• При подключении нескольких приборов к вторичной обмотке сложите их мощности — сумма не должна превышать 5 В·А;
• Обязательно пометьте полярность выводов (L1/L2) при подключении — неверная фазировка даст ошибочные данные;
• При использовании в системах с импульсными нагрузками (частотники, LED-драйверы) убедитесь, что счетчик поддерживает работу с искаженной формой тока;
• При замене старого трансформатора — сохраняйте тип и класс точности (0.5S); замена на более грубый (например, 1.0) сделает учет недостоверным;
• При периодических проверках — измеряйте сопротивление вторичной цепи: оно должно быть близко к значению, указанному в паспорте прибора.
