Измерительный трансформатор тока ТТК-А-20/5А-5ВА-0,5-УХЛ3-КЭАЗ - 282974

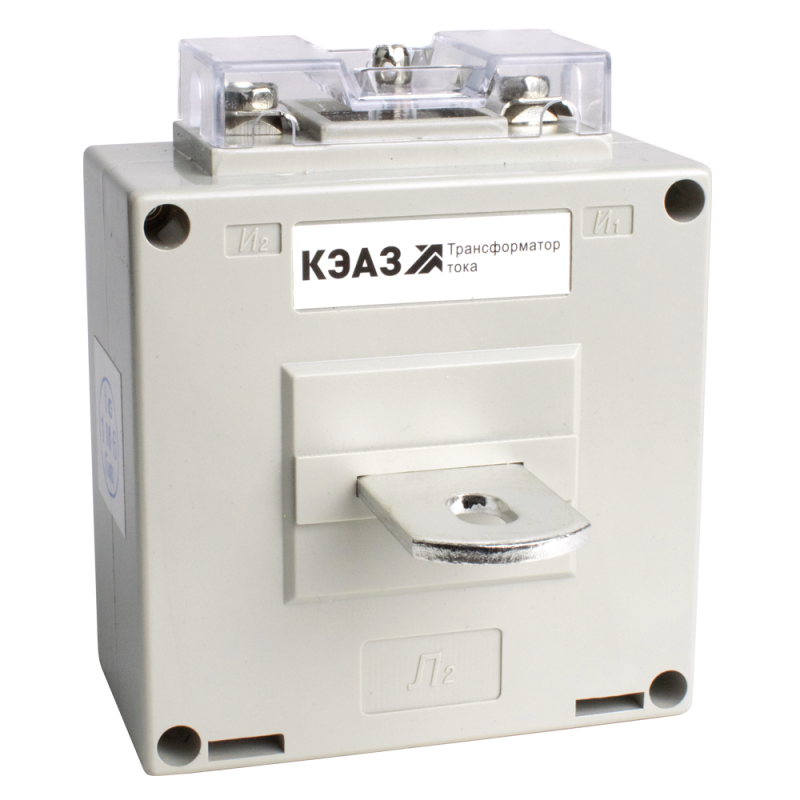

Трансформатор тока ТТК-А-20/5А-5ВА-0,5-УХЛ3 от КЭАЗ - однофазный измерительный трансформатор с встроенной медной шиной, предназначенный для преобразования тока до 20 А в сигнал 5 А с классом точности 0,5. Применяется в системах учета, защиты и автоматизации электросетей 0,66 кВ. Артикул 282974 соответствует серии ИТТ.

Назначение и область применения

Трансформатор тока ТТК-А-20/5А-5ВА-0,5-УХЛ3 используется для передачи сигнала тока от силовой цепи к измерительным приборам, устройствам защиты, автоматики и сигнализации. Подходит для работы в сетях переменного тока 0,66 кВ, 50 Гц. Установка возможна в распределительных щитах, ячейках КРУ, на шинах и кабельных трассах. Модель с встроенной шиной позволяет легко подключить одиночный проводник или шину без разрезания цепи.

Технические характеристики

• Номинальный первичный ток: 20 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - обеспечивает допустимую погрешность +-0,5% при нагрузке до 5 В·А
• Номинальная вторичная полная мощность: 0 В·А - указание некорректно; фактическая нагрузочная способность должна проверяться по паспорту, но типовая для таких моделей - до 5 В·А
• Фактор ограничения перенапряжения (FS): 10 - предельный коэффициент, при котором трансформатор сохраняет работоспособность при аварийных перегрузках
• Тип подключения вторичной обмотки: винтовые зажимы - удобны для многожильных и одножильных проводов
• Медная шина: да - встроенная, для прямого прохода токоведущего провода
• Защита от прикосновения: да - корпус защищает от случайного контакта с токоведущими частями
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности
• Корпус: литой самозатухающий пластик - не поддерживает горение, устойчив к механическим воздействиям
• Диаметр отверстия: 0 мм - трансформатор имеет встроенную шину, а не окно для протяжки кабеля

Совместимость и монтаж

Трансформатор тока ТТК-А-20/5А-5ВА-0,5-УХЛ3 монтируется на жесткую шину или одиночный проводник сечением, соответствующим номинальному току 20 А. Для подключения вторичной цепи используются винтовые клеммы под провода до 2,5 мм2. Перед установкой необходимо отключить питание и убедиться, что вторичная обмотка замкнута через нагрузку - разрыв во вторичной цепи недопустим! Прозрачная крышка клеммной коробки позволяет выполнить пломбировку после монтажа, что требуется для учетных цепей.

Безопасность и стандарты

Трансформатор тока ТТК-А-20/5А-5ВА-0,5-УХЛ3 соответствует требованиям ГОСТ Р 52734-2007 и ГОСТ 7746-2015 для измерительных трансформаторов тока. Конструкция исключает доступ к токоведущим элементам при установленной крышке. Самозатухающий материал корпуса снижает риск распространения огня. FS=10 гарантирует безопасную работу при кратковременных перегрузках до 200% от номинала.

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта энергии
• Встроенная медная шина - упрощает монтаж, не требует сверления или разъединения цепи
• Закрытый корпус с пломбируемой крышкой - повышает безопасность и соответствие нормам Энергонадзора
• Климатическое исполнение УХЛ3 - надёжная работа в холодных и сырых помещениях
• Совместим с большинством современных счетчиков, реле защиты и контроллеров

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Нельзя использовать при токе выше 20 А длительно - возможен перегрев и потеря точности
• Вторичная цепь НИКОГДА не должна быть разомкнута при работе - это вызывает опасное высокое напряжение
• Не предназначен для установки на кабели с внешним диаметром более 15–20 мм - из-за отсутствия окна, только на шину
• Нулевая заявленная мощность (0 В·А) - вероятно, ошибка в спецификации; реальная нагрузка не должна превышать 5 В·А

Примеры использования

• Подключение к электросчётчику в щите учёта на объекте с максимальным током 20 А
• Интеграция в реле перегрузки для защиты двигателя или насоса
• Передача сигнала тока в систему SCADA или PLC для мониторинга потребления
• Установка на шину распределительного устройства КРУ-0,4 кВ

Практические советы

• Выбирая трансформатор, учитывайте, что ТТК-А - это модель с шиной, а не с окном. Если нужен трансформатор для кабеля - выбирайте ТТК без буквы “А”
• Проверьте сечение подводящего провода: для 20 А рекомендовано минимум 2,5 мм2 меди
• Обязательно используйте перемычку между клеммами вторичной обмотки при отключении приборов - так вы избежите пробоя изоляции
• При монтаже в щитах с несколькими трансформаторами соблюдайте минимальный интервал между ними - не менее 10 мм, чтобы не было взаимного влияния
• Для учетных цепей обязательно применение пломбы на прозрачной крышке - это требование Росстандарта
