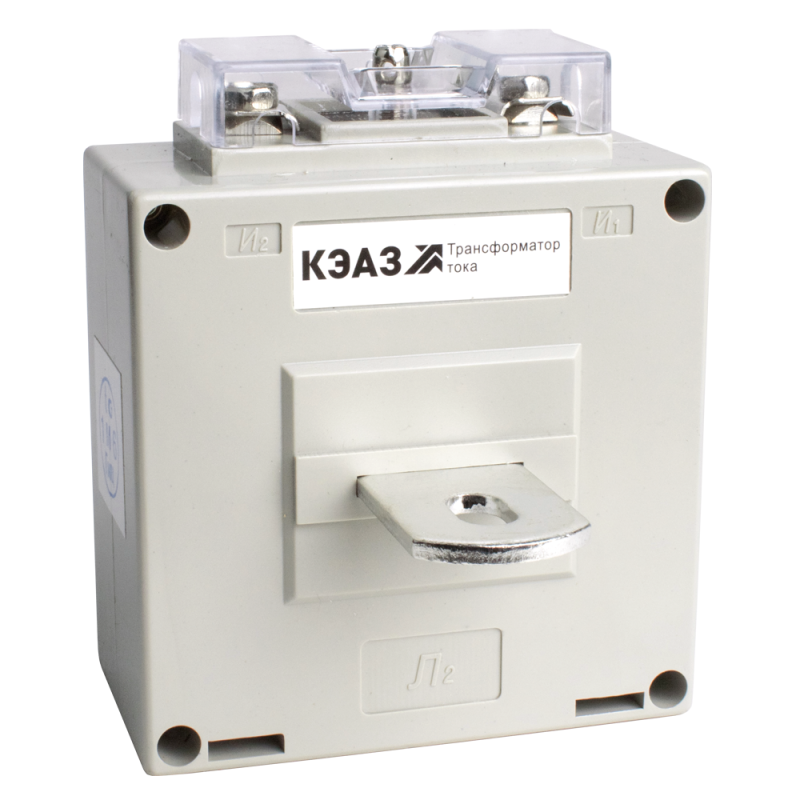

Измерительный трансформатор тока ТТК-А-5/5А-5ВА-0,5S-УХЛ3-КЭАЗ - 282969

Трансформатор тока ТТК-А-5/5А-5ВА-0,5S-УХЛ3 от КЭАЗ - это измерительный прибор с встроенной шиной для точного учета тока до 5 А в сетях 0,66 кВ, 50 Гц. Он используется в системах защиты, автоматики и контроля энергии, особенно там, где требуется компактная установка без внешних токоведущих элементов.

Назначение и область применения

Трансформатор тока ТТК-А-5/5А-0,5S-УХЛ3 предназначен для преобразования малых значений тока (до 5 А) в безопасный уровень, подходящий для подключения измерительных приборов, устройств защиты и систем автоматизации. Применяется в распределительных щитах, пультах управления, устройствах учёта электроэнергии и системах сигнализации. Подходит для работы в условиях повышенной влажности и температур до -45 C благодаря классу исполнения УХЛ3.

Технические характеристики

• Номинальный первичный ток: 5 А - максимальный рабочий ток, который проходит через встроенную шину;
• Номинальный вторичный ток: 5 А - выходной сигнал, соответствует входному, что упрощает согласование с приборами;
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% до 120% от номинала);
• Номинальная вторичная полная мощность: 0 В·А - трансформатор рассчитан на работу без внешней нагрузки; рекомендуется подключать только приборы с минимальным потреблением;
• Фактор ограничения перенапряжения (FS): 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения;
• Монтажное исполнение: с шиной - токоведущая часть выполнена как жесткая шина внутри корпуса, к которой подключаются провода напрямую;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение для медных проводов сечением до 2,5 мм2;
• Корпус: литой самозатухающий пластик - не поддерживает горение, защищает от механических воздействий и влаги;
• Защита от прикосновения: да - внутренние части недоступны при установленной крышке, соответствие требованиям безопасности;
• Класс исполнения: УХЛ3 - работает при температурах от -45 C до +40 C, в условиях повышенной влажности и запыленности;
• Частота: 50 Гц - только для сетей переменного тока стандартной частоты;
• Номинальное напряжение сети: 0,66 кВ - максимальное допустимое напряжение изолирующей системы.

Совместимость и монтаж

Трансформатор тока ТТК-А-5/5А-0,5S-УХЛ3 устанавливается на одиночный проводник или шину, которые проходят через его встроенную токоведущую шину. Нет необходимости разрывать цепь - достаточно отвести провод и поместить его в корпус. После физического монтажа подключите вторичную обмотку к измерительному прибору через винтовые клеммы. Обязательно используйте прозрачную крышку - она позволяет контролировать целостность пломбы и предотвращает случайное отключение.

Не применяйте с многожильными проводами большего сечения - они не войдут в зажим. Для подключения используйте только однопроволочные медные провода. Максимальный диаметр провода - до 6 мм (по факту - около 2,5 мм2).

Безопасность и стандарты

Трансформатор тока ТТК-А-5/5А-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 58844-2019 (международный аналог IEC 61869-2). Корпус выполнен из самозатухающего материала, исключающего распространение пламени. Защита от прикосновения соответствует степени IP20. Все клеммы доступны только после снятия крышки, что гарантирует безопасность при обслуживании.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта электроэнергии;
• Встроенная шина - минимум монтажных операций, нет необходимости в отдельных токоведущих элементах;
• Компактный размер - легко помещается в плотных распределительных щитах;
• Стандартное винтовое подключение - совместим с любыми приборами, имеющими клеммы под винты;
• Пластиковый корпус с возможностью опломбирования - снижает риск хищения электроэнергии;
• Работает в суровых климатических условиях - подходит для холодных регионов и неотапливаемых объектов.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 5 А - возможен перегрев и потеря точности;
• Нулевая номинальная вторичная мощность (0 В·А) - нельзя подключать нагрузки, требующие более чем несколько милливатт (например, старые индукционные счетчики);
• Не подходит для трёхфазных систем - только однофазные цепи;
• Запрещено использовать в средах с агрессивными газами, маслами или растворителями - материал корпуса не устойчив к химическому воздействию;
• Не имеет функции защиты от сверхтоков - обязательно нужна внешняя аппаратура (предохранители, автоматы).

Примеры использования

• Подключение к современным электронным счётчикам электроэнергии в бытовых и коммерческих щитах;
• Системы автоматического управления насосами, вентиляцией, освещением на объектах с небольшими токами;
• Контроль тока в цепях зарядных устройств, ИБП, маломощных станках;
• Установка в распределительных пунктах на объектах с ограниченным пространством - например, в нишах, шкафах, подпольных помещениях.

Практические советы

• Перед монтажом убедитесь, что ток в цепи отключен - даже при номинале 5 А есть риск поражения при работе под напряжением;
• При использовании с цифровыми приборами (например, Smart Meter) проверьте, чтобы их входное сопротивление было ниже 1 Ом - иначе точность снизится;
• Не замыкайте вторичную обмотку без нагрузки - хотя трансформатор рассчитан на 0 В·А, длительное холостое состояние может вызвать нагрев;
• При установке в щитах с несколькими трансформаторами соблюдайте интервал между ними - не менее 10 мм, чтобы избежать взаимного влияния магнитных полей;
• Обязательно опломбируйте крышку после подключения - это требование нормативов для объектов с коммерческим учётом.
