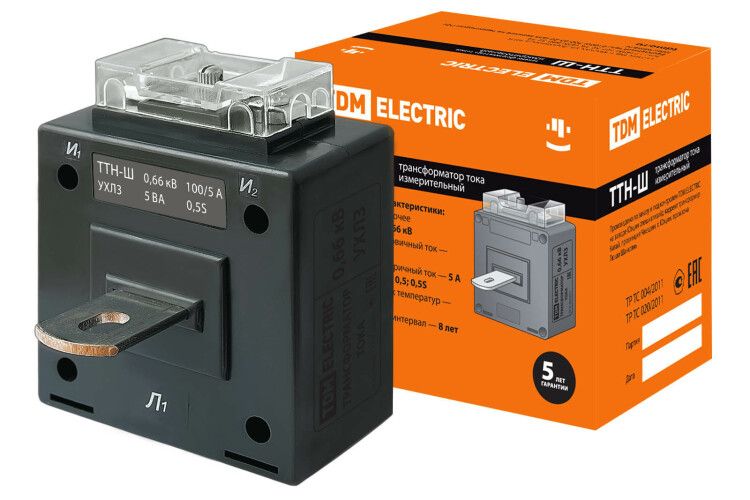

Трансформатор тока ТТН-Ш 100/5- 5VA/0,5S-Р | SQ1101-1035 TDM

Измерительный трансформатор тока ТТН-Ш 100/5- 5VA/0,5S-Р от TDM ELECTRIC предназначен для точного измерения тока до 100 А в цепях учета и контроля энергопотребления. Он устанавливается прямо на шину, не требует разрывов в проводниках и совместим с большинством счетчиков и устройств защиты.

Назначение и область применения

Трансформатор тока ТТН-Ш 100/5- 5VA/0,5S-Р используется в системах электроснабжения для передачи сигнала тока от основной цепи к измерительным приборам - счетчикам электроэнергии, реле защиты, контроллерам и другим устройствам вторичной цепи. Подходит для установки в распределительных щитах, ячейках КРУ, на шинах силовых цепей. Применяется в промышленных объектах, ЖКХ, коммерческих зданиях и на предприятиях, где требуется точный учет потребляемой мощности.

Технические характеристики

• Первичный ток: 100 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Вторичный ток: 5 А - выходной сигнал, соответствующий стандартным входам измерительных приборов;
• Класс точности: 0,5 S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала);
• Грузовая способность: 5 VA - допустимая нагрузка на вторичную обмотку, определяет, какие приборы можно подключить;
• Фактор ограничения перенапряжения (FS): 5 - предел, при котором трансформатор сохраняет работоспособность при кратковременных перегрузках;
• Конструкция: шинный тип - монтируется на жесткую шину без разрезания провода;
• Материал корпуса: негорючий самозатухающий пластик - повышает безопасность при аварийных ситуациях;
• Подключение вторичной обмотки: винтовые зажимы - надежное и удобное для многократного обслуживания;
• Наличие медной шины: да - внутренняя шина выполнена из меди, снижает потери и нагрев;
• Защита от прикосновения: да - корпус закрывает все токоведущие части, исключает случайный контакт;
• Установка на защелках: да - фиксация происходит без болтов, позволяет быстро смонтировать или заменить устройство.

Совместимость и монтаж

ТТН-Ш 100/5- 5VA/0,5S-Р устанавливается на однополюсную шину сечением, соответствующем габаритам устройства. Диаметр окна шинного трансформатора рассчитан на стандартные медные шины, используемые в щитах до 100 А. Для монтажа достаточно развести защелки, поместить трансформатор на шину и зафиксировать. Вторичная обмотка подключается через винтовые клеммы - рекомендуется использовать провод сечением 0,75–2,5 мм2. Устройство не требует внешнего питания и работает только в режиме измерения.

Безопасность и стандарты

Трансформатор тока ТТН-Ш 100/5- 5VA/0,5S-Р внесен в Государственный реестр средств измерений РФ, что подтверждает его соответствие требованиям метрологической службы. Корпус выполнен из материалов, не поддерживающих горение, и имеет степень защиты от прикосновения - это соответствует нормам безопасности для работы в электрощитах. Нагрузка 5 VA и класс точности 0,5S обеспечивают правильную работу с современными цифровыми счетчиками и системами АСКУЭ.

Преимущества

• Высокая точность (класс 0,5S) - особенно важна при низких нагрузках, например, ночью или в периоды минимального потребления;
• Быстрая установка на защелках - экономит время при монтаже и сервисном обслуживании;
• Отсутствие необходимости разрывать шину - не требует отключения оборудования;
• Стандартный выход 5 А - совместим с широким спектром существующих приборов учета;
• Медная шина внутри - минимизирует тепловые потери и увеличивает срок службы;
• Защита от прикосновения - снижает риск поражения током при работе рядом с щитом.

Ограничения применения

• Не предназначено для постоянной работы при токах выше 100 А - возможна перегрузка и потеря точности;
• Запрещено использовать при частотах отличных от 50 Гц - расчеты точности действуют только для сетей 50 Гц;
• Вторичная нагрузка не должна превышать 5 VA - подключение нескольких приборов требует проверки суммарной мощности;
• Не подходит для установки на алюминиевые шины меньшего сечения - возможен плохой контакт и перегрев;
• Не является трансформатором тока для защиты от КЗ - применяется только для измерения и учета.

Примеры использования

• Учет электроэнергии на вводе в производственный цех с нагрузкой до 100 А;
• Подключение к цифровому счетчику в распределительном щите офисного здания;
• Интеграция в систему АСКУЭ для мониторинга энергопотребления насосных станций;
• Измерение тока в цепях управления конвейеров или компрессоров с использованием реле защиты.

Практические советы

• Перед установкой проверьте, чтобы шина была чистой и плотно контактировала с медной частью трансформатора - плохой контакт вызывает нагрев и погрешности;
• При подключении вторичной обмотки соблюдайте полярность: выводы “K1” и “K2” должны соответствовать схеме прибора учета;
• Не замыкайте вторичную обмотку без нагрузки - это опасно для трансформатора и может вывести его из строя;
• Если планируете подключать несколько приборов (например, счетчик + реле), просуммируйте их мощность - она не должна превышать 5 VA;
• Для долговечности избегайте установки в местах с повышенной влажностью или воздействием химических паров - хотя корпус защищен, он не герметичен.
