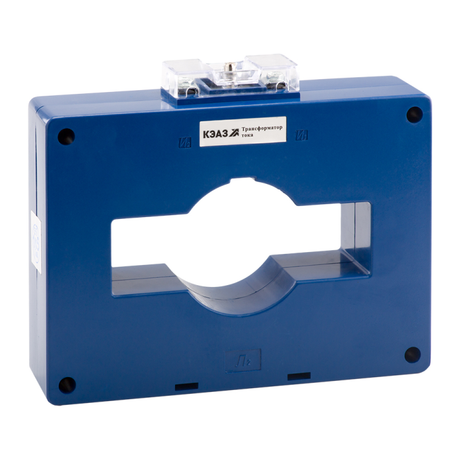

Трансформатор тока измерительный ТТК-100-1250/5А-15ВА-0.5S-УХЛ3 - 239704 КЭАЗ

Трансформатор тока измерительный ТТК-100-1250/5А-15ВА-0,5S-УХЛ3 предназначен для точного измерения переменного тока до 1250 А в цепях напряжением до 1000 В. Этот прибор от бренда КЭАЗ используется в системах учёта энергии, релейной защите и контроля нагрузки на промышленных объектах. Модель отличается высокой классом точности 0,5S и конструкцией с окном для установки на шину.

Назначение и область применения

Трансформатор тока измерительный ТТК-100-1250/5А-15ВА-0,5S-УХЛ3 преобразует большой первичный ток (до 1250 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и производствах с крупными потребителями энергии.

Технические характеристики

• Номинальный первичный ток: 1250 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает минимальную погрешность при малых нагрузках и широком диапазоне токов
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение первичной цепи
• Диаметр отверстия: 62 мм - позволяет проходить через него шины или кабели соответствующего сечения
• Тип: однофазный, с окном - монтируется на проводник без его разрывания
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и повышенной влажности
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многожильных проводов
• Нормативный документ: ГОСТ 7746 - соответствие требованиям государственного стандарта

Совместимость и монтаж

Трансформатор тока измерительный ТТК-100-1250/5А-15ВА-0,5S-УХЛ3 устанавливается на шину или жесткий кабель диаметром до 62 мм. Он не требует разрезания провода - достаточно просунуть шину через окно и закрепить на монтажной плате. Подключение вторичной цепи выполняется через винтовые клеммы. Для работы требуется замкнутая цепь вторичной обмотки - нельзя оставлять её разомкнутой во время работы!

Безопасность и стандарты

Трансформатор тока измерительный ТТК-100-1250/5А-15ВА-0,5S-УХЛ3 имеет защиту от прикосновения к токоведущим частям и сертифицирован согласно ГОСТ 7746. Соответствует требованиям безопасности для оборудования до 1000 В. Сертификаты подтверждают соответствие нормам для промышленного использования в условиях УХЛ3.

Преимущества

• Высокий класс точности 0,5S - идеален для коммерческого учёта энергии
• Фиксированный диаметр окна 62 мм - совместим с большинством медных и алюминиевых шин в средних и крупных распределительных устройствах
• Винтовое подключение - легко обслуживается, не требует специнструментов
• Климатическое исполнение УХЛ3 - выдерживает суровые условия холодных регионов и неотапливаемых помещений
• Производитель КЭАЗ - проверенная российская компания с долгой историей выпуска измерительных устройств

Ограничения применения

• Не предназначена для постоянного перегрузки выше 1250 А - риск повреждения и потери точности
• Запрещено работать с разомкнутой вторичной цепью - возникает опасное высокое напряжение
• Степень защиты IP20 - не подходит для открытых площадок, сырых или запылённых мест без корпуса
• Не рассчитана на импульсные или высокочастотные токи - только для синусоидального тока 50 Гц
• Максимальная нагрузка 15 В·А - не следует подключать несколько приборов одновременно без расчёта суммарной мощности

Примеры использования

• Установка в силовой щит на входе предприятия для учёта потребления
• Подключение к цифровому счётчику электроэнергии в распределительном пункте
• Интеграция в системы релейной защиты на трансформаторных подстанциях
• Контроль нагрузки на конвейерах, насосных станциях, сварочных аппаратах

Практические советы

• Проверьте диаметр шины перед монтажом - он должен быть меньше 62 мм, чтобы свободно войти в окно
• Обязательно замкните вторичную цепь перед включением питания - даже на секунду разомкнутая обмотка может вызвать пробой изоляции
• Выбирайте нагрузку не более 15 В·А - лучше использовать приборы с низким внутренним сопротивлением (например, современные цифровые счётчики)
• При использовании нескольких ТТК-100 на одной шине соблюдайте интервал между ними - минимум 5–10 см для предотвращения взаимного влияния
• Для длительной эксплуатации в условиях УХЛ3 рекомендуется периодическая проверка контактов и состояния изоляции
