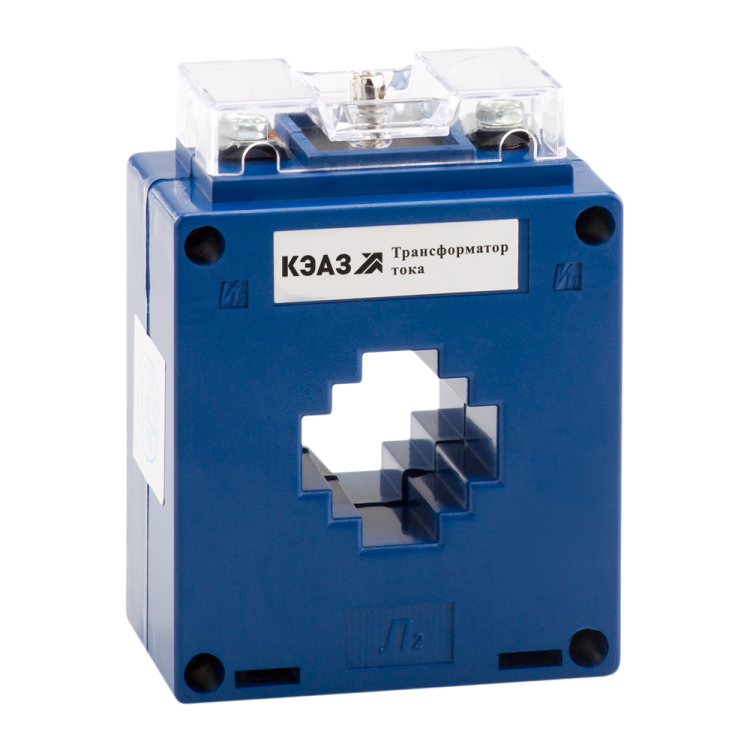

Трансформатор тока ТТК-30 250/5А кл. точн. 0.5 10В.А измерительный УХЛ3 КЭАЗ 219616

Трансформатор тока измерительный ТТК-30 250/5А 10ВА 0,5 УХЛ3 - устройство для точного измерения переменного тока до 250 А в цепях напряжением до 1000 В. Применяется в системах учёта, защиты и контроля на промышленных объектах. Произведён КЭАЗ, серийно выпускается в рамках линейки ИТТ, артикул 219616.

Назначение и область применения

Трансформатор тока измерительный ТТК-30 250/5А 10ВА 0,5 УХЛ3 преобразует большой первичный ток (до 250 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Подходит для установки в распределительных щитах, на шинах, в ячейках КРУ и других местах, где требуется точный контроль тока без разрыва цепи.

Технические характеристики

• Номинальный первичный ток: 250 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: до 1000 В
• Диаметр отверстия: 25 мм - позволяет протянуть проводник соответствующего сечения
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и воды
• Подключение вторичной обмотки: винтовые зажимы
• Фактор ограничения перенапряжения: FS 10 - предельное значение перегрузки по току перед насыщением сердечника
• Монтажное исполнение: с окном - монтируется на токоведущую шину без её разрезания
• Сертифицирован по ГОСТ 7746

Совместимость и монтаж

Трансформатор тока измерительный ТТК-30 250/5А 10ВА 0,5 УХЛ3 устанавливается на однопроводную шину диаметром до 25 мм. Монтаж выполняется на монтажную плату или жестко закрепляется в щите. Обязательно соблюдайте полярность при подключении вторичной обмотки - выводы S1 и S2 должны быть правильно ориентированы относительно направления тока. Нагрузка на вторичную обмотку не должна превышать 10 В·А - иначе класс точности 0,5 будет нарушен. Не допускается работа с разомкнутой вторичной цепью - это вызывает опасное повышение напряжения.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-30 250/5А 10ВА 0,5 УХЛ3 соответствует требованиям ГОСТ 7746 и имеет защиту от случайного прикосновения к токоведущим элементам. Сердечник рассчитан на работу с фактором ограничения перенапряжения FS 10 - при кратковременных перегрузках до 10× номинала он не выйдет из строя сразу, что снижает риск аварии. Для обеспечения безопасности всегда используйте защитные крышки и проверяйте целостность изоляции перед вводом в эксплуатацию.

Преимущества

• Высокая точность (класс 0,5) - подходит для коммерческого учёта энергии
• Универсальное окно 25 мм - совместим с большинством силовых шин
• Климатическое исполнение УХЛ3 - надёжна в условиях холодных и влажных помещений
• Винтовое подключение - удобно для многожильных и одножильных проводов
• Сертификат соответствия - гарантирует соответствие нормативам РФ

Ограничения применения

• Не предназначен для постоянной работы при токе выше 250 А - возможен выход из строя
• Запрещено использовать с разомкнутой вторичной цепью - создаёт высокое напряжение на обмотке
• IP20 не обеспечивает защиту от пыли и брызг - не применяется во влажных или запылённых средах без дополнительной оболочки
• Нагрузка свыше 10 В·А на вторичной стороне приводит к увеличению погрешности - не подключайте более двух приборов без расчёта суммарной нагрузки
• Не предназначена для импульсных или несинусоидальных токов - только для чистого синусоидального тока 50 Гц

Примеры использования

• Установка в щитах управления насосными станциями для контроля потребления
• Подключение к электросчётчику в промышленных распределительных пунктах
• Интеграция в системы автоматической защиты двигателей (например, на конвейерах)
• Измерение тока в цепях питания трансформаторов 10 кВ / 0,4 кВ через шины

Практические советы

• Выбирайте трансформатор тока измерительный ТТК-30 250/5А 10ВА 0,5 УХЛ3, когда ваша шина имеет диаметр ≤25 мм и ток не превышает 250 А
• Перед монтажом проверьте, чтобы вторичная цепь была замкнута - даже временно разъединённые провода могут стать причиной пробоя изоляции
• Суммарная мощность всех приборов на вторичной стороне (счетчики, реле, индикаторы) не должна превышать 10 В·А - считайте сопротивление каждого устройства
• Для долговечности избегайте механических нагрузок на корпус - особенно при затяжке винтов
• При замене старого трансформатора убедитесь, что новый имеет тот же класс точности и номинальную мощность - иначе показания приборов будут некорректны
