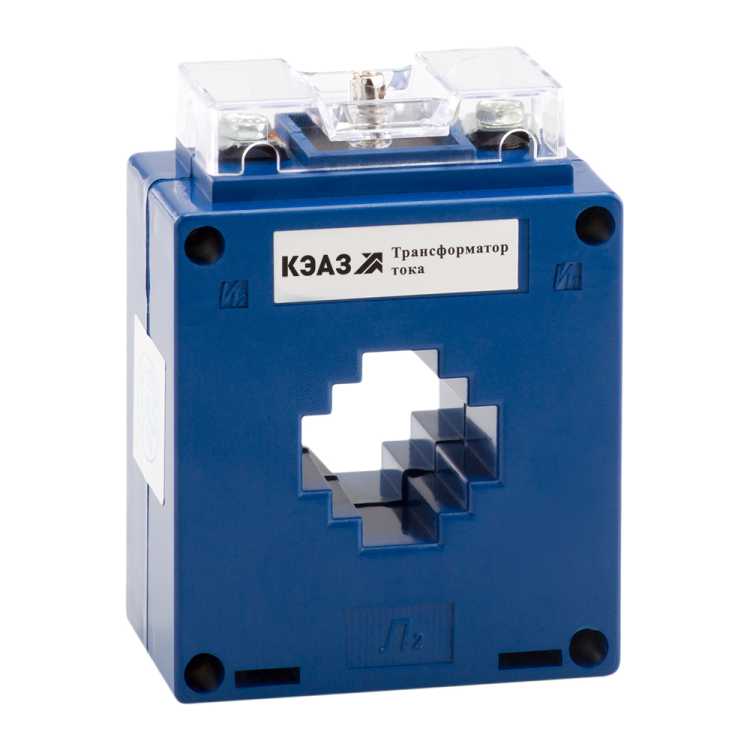

Трансформатор тока ТТК-30 300/5А кл. точн. 0.5 5В.А измерительный УХЛ3 КЭАЗ 219595

Трансформатор тока ТТК-30 300/5А 5В.А класс точности 0.5 УХЛ3 от КЭАЗ предназначен для измерения переменного тока в цепях до 1000 В. Этот однофазный трансформатор тока используется в системах учёта, защиты и контроля, где важна высокая точность - например, в щитах автоматизации, на промышленных объектах с оборудованием КЭАЗ.

Назначение и область применения

Трансформатор тока ТТК-30 300/5А 5В.А класс точности 0.5 УХЛ3 преобразует большие значения тока (до 300 А) в безопасную для измерительных приборов величину - 5 А. Он применяется в цепях переменного тока частотой 50 Гц для подключения счётчиков энергии, реле защиты, амперметров и других устройств контроля. Подходит для установки в распределительных щитах, на станках, конвейерах и других промышленных объектах с постоянной нагрузкой.

Технические характеристики

• Номинальный первичный ток: 300 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 5 В·А - допустимая нагрузка на вторичную обмотку
• Род тока: переменный (AC)
• Частота: 50 Гц
• Напряжение изоляции: 1000 В
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Габариты: 25×12×98 мм
• Способ монтажа: на монтажную плату
• Подключение вторичной цепи: винтовые зажимы
• Конструкция: с окном - провод проходит через сердечник без разрыва цепи
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки до 10-кратного номинала без повреждения
• Сертифицирован по ГОСТ 7746

Совместимость и монтаж

Трансформатор тока ТТК-30 300/5А 5В.А класс точности 0.5 УХЛ3 монтируется на печатную плату или жестко закрепляется в корпусе устройства. Его окончатая конструкция позволяет установить его на уже смонтированный провод без его демонтажа - достаточно продеть фазный проводник через центральное отверстие. Для работы требуется подключить вторичную обмотку к измерительному прибору с суммарной нагрузкой не более 5 В·А. Нагрузка выше этого значения вызывает увеличение погрешности. Монтаж выполняется только при отключенном питании.

Безопасность и стандарты

Трансформатор тока ТТК-30 соответствует требованиям ГОСТ 7746 и имеет защиту от случайного прикосновения к токоведущим элементам. Сертификация подтверждает соответствие нормам безопасности для оборудования до 1000 В. Применение в соответствии с инструкцией исключает риск поражения током при правильной сборке цепей. Не используйте в условиях, когда возможно попадание жидкости или пыли - степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Высокий класс точности 0.5 обеспечивает надёжные показания для коммерческого учёта энергии
• Окончатая конструкция упрощает установку и замену без отключения питания
• Низкий уровень потерь и стабильная работа при номинальной нагрузке 5 В·А
• Устойчивость к колебаниям температуры и влажности благодаря исполнению УХЛ3
• Совместим с большинством современных измерительных приборов, рассчитанных на входной ток 5 А

Ограничения применения

• Не предназначена для постоянной работы при токе выше 300 А - возможны перегрев и потеря точности
• Запрещено использовать при нагрузке свыше 5 В·А на вторичной обмотке - это нарушает класс точности
• Не подходит для открытых площадок или помещений с высокой запылённостью - IP20 не защищает от пыли
• Не рекомендуется применять в сетях с постоянным током - работает только с переменным током 50 Гц
• Не следует размыкать вторичную цепь при включённом первичном токе - возникает опасное перенапряжение

Примеры использования

• Установка в электрощите промышленного станка для контроля потребления тока
• Подключение к цифровому счётчику электроэнергии в распределительном пункте
• Интеграция в системы автоматического управления конвейерными линиями
• Использование в системах релейной защиты для отключения при перегрузке
• Монтаж в шкафах КЭАЗ серии ИТТ для комплектации автоматических выключателей

Практические советы

• Выбирайте трансформатор тока ТТК-30 300/5А 5В.А класс точности 0.5 УХЛ3 только тогда, когда ваша нагрузка близка к 300 А - для меньших значений лучше выбрать модель с меньшим коэффициентом трансформации
• Проверьте сечение провода: он должен свободно проходить через окно (диаметр отверстия не указан, но обычно достаточен для медного провода до 25 мм2)
• Обязательно проверяйте целостность вторичной цепи перед включением - даже кратковременное размыкание может повредить оборудование
• При использовании нескольких трансформаторов в одной системе соблюдайте одинаковое направление намотки и полярность выводов
• Для долговечной работы не нагружайте вторичную обмотку больше чем на 5 В·А - это сохраняет класс точности 0.5
