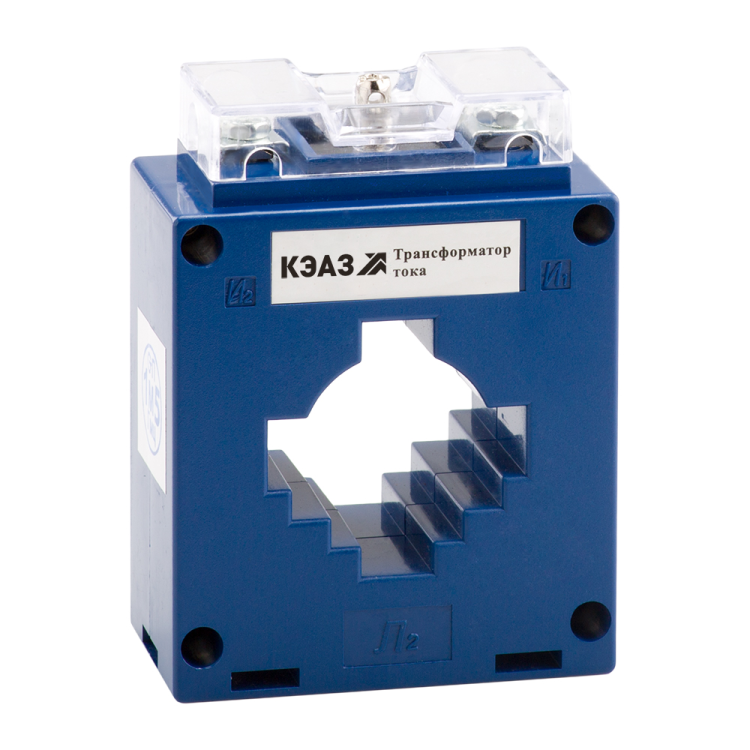

Трансформатор тока ТТК-40 300/5А кл. точн. 0.5 5В.А измерительный УХЛ3 КЭАЗ 219596

Трансформатор тока ТТК-40 300/5А 5ВА класс точности 0.5 УХЛ3 - измерительное устройство для точного преобразования высоких токов до 300 А в безопасный вторичный сигнал 5 А. Применяется в системах учёта, защиты и контроля на промышленных объектах. Произведён КЭАЗ, артикул 219596.

Назначение и область применения

Трансформатор тока ТТК-40 300/5А 5ВА класс точности 0.5 УХЛ3 предназначен для передачи сигнала тока от силовой цепи к измерительным приборам - счетчикам, реле защиты, амперметрам, анализаторам качества энергии. Подходит для установки в щитах управления, распределительных устройствах и на оборудовании с переменным током 50 Гц. Обеспечивает точную передачу тока даже при значительных перегрузках благодаря классу точности 0.5.

Технические характеристики

• Номинальный первичный ток: 300 А - максимальный рабочий ток, который можно измерять без повреждений;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0.5 - погрешность измерения не более +-0,5 % в пределах номинальной нагрузки;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Напряжение изоляции: 1000 В - допустимое напряжение между первичной и вторичной цепью;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылению;
• Габариты: 30×11×98 мм - компактный размер для плотной компоновки;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от воды и пыли;
• Фактор ограничения перенапряжения (FS): 10 - способен выдерживать кратковременные перегрузки до 10× номинального тока без повреждения;
• Подключение вторичной цепи: винтовые зажимы - надёжное и проверенное соединение;
• Монтаж: на монтажную плату с окном - проходной тип, позволяет пропустить проводник через сердечник без разрезания цепи.

Совместимость и монтаж

Трансформатор тока ТТК-40 300/5А 5ВА класс точности 0.5 УХЛ3 монтируется на печатную плату или шины с помощью крепления в корпусе. Его оконная конструкция позволяет одеть на проводник 300 А без его отсоединения - удобно при модернизации существующих цепей. Для работы требуется замкнутая вторичная цепь: разрыв во вторичной обмотке недопустим - это вызывает опасное повышение напряжения. Подключается к приборам с входным импедансом не выше 1 Ом (соответствует 5 В·А).

Безопасность и стандарты

• Соответствует ГОСТ 7746 - основному нормативу для измерительных трансформаторов тока в РФ;
• Имеет защиту от прикосновения - исключает контакт с токоведущими элементами при установленном корпусе;
• Прошёл сертификацию - соответствует требованиям безопасности и качества;
• Не содержит свинца и других токсичных материалов - экологически безопасен.

Преимущества

• Высокая точность (класс 0.5) - идеален для коммерческого учёта электроэнергии;
• Компактные габариты - легко помещается в ограниченном пространстве щита;
• Устойчивость к перегрузкам (FS=10) - снижает риск отказа при пуске двигателей или аварийных режимах;
• Винтовое подключение - долговечное, не требует специальных инструментов;
• Климатическое исполнение УХЛ3 - надёжно работает в холодных и влажных условиях (склады, цеха, наружные щитовые).

Ограничения применения

• Не предназначена для постоянной работы при токах выше 300 А - возможен перегрев и потеря точности;
• IP20 не защищает от брызг и пыли - нельзя использовать в открытых или грязных средах без дополнительной защиты;
• Запрещено размыкать вторичную цепь при включенном первичном токе - создаёт высокое напряжение, опасное для жизни и оборудования;
• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц;
• Требуется минимальная нагрузка на вторичную обмотку - при холостом ходе (без нагрузки) возможны искажения сигнала.

Примеры использования

• Установка в автоматических выключателях КЭАЗ для контроля тока нагрузки;
• Подключение к электросчётчикам в промышленных щитах с током до 300 А;
• Интеграция в системы защиты электродвигателей на конвейерах и насосах;
• Измерение тока в цепях питания станков ЧПУ и сварочных аппаратов;
• Модернизация старых щитов - возможность установки без демонтажа провода.

Практические советы

• Выбирайте вторичную нагрузку в пределах 2–5 В·А - меньше 2 В·А снижает точность, больше 5 В·А вызывает перегрузку;
• Проверьте посадочный диаметр окна - он рассчитан на проводники до 16–25 мм2; если провод слишком толстый, используйте ответвление;
• Обязательно закоротите вторичную обмотку перед отключением первичного тока - так предотвращаете возникновение высокого напряжения;
• При использовании нескольких трансформаторов в одной цепи соблюдайте полярность - помечены выводы “K1” и “K2”;
• Для длительной работы в условиях влажности рекомендуется герметизация места монтажа - хотя IP20 не предусматривает защиту от влаги, внешняя изоляция продлит срок службы.
