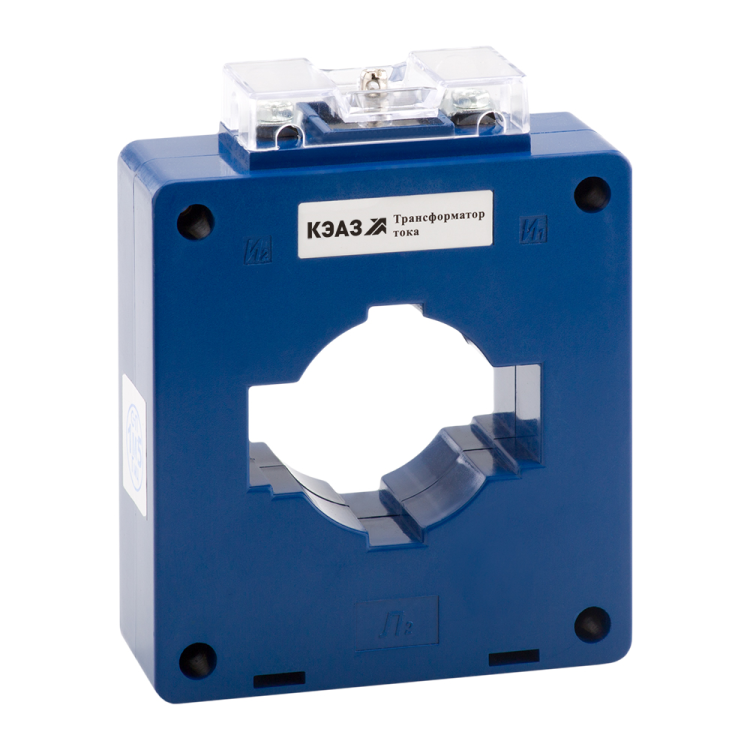

Трансформатор тока ТТК-60 600/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219641

Трансформатор тока измерительный ТТК-60 600/5А-15ВА-0,5-УХЛ3 - устройство для точного измерения переменного тока до 600 А в цепях напряжением до 1000 В. Применяется в системах учёта, защиты и контроля на промышленных объектах. Произведён КЭАЗ, соответствует ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-60 600/5А-15ВА-0,5-УХЛ3 преобразует большой первичный ток (600 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счетчиков, амперметров, реле защиты. Подходит для установки в распределительных щитах, на шинах, в ячейках КРУ и других местах, где требуется измерение тока без разрыва цепи.

Технические характеристики

• Номинальный первичный ток: 600 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность +-0,5% в рабочем диапазоне
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Напряжение изоляции: 1000 В - допустимое напряжение между первичными и вторичными цепями
• Частота: 50 Гц - предназначен для сетей промышленной частоты
• Диаметр отверстия: 45 мм - позволяет протянуть проводник или шину этого сечения
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко закрепляется
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Подключение вторичной обмотки: винтовые зажимы - надёжное и проверенное соединение
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки до 10× номинала без повреждения
• Тип: однофазный, с окном - проходной тип, без разрезания провода

Совместимость и монтаж

Трансформатор тока измерительный ТТК-60 600/5А-15ВА-0,5-УХЛ3 совместим с любыми приборами, рассчитанными на входной ток 5 А. Для правильной работы необходимо:

• Не замыкать вторичную обмотку во время монтажа - это вызывает опасное перенапряжение;
• Замыкать вторичную цепь перед отключением нагрузки - предотвращает возникновение высокого напряжения на выводах;
• Обеспечить плотный контакт в винтовых зажимах - плохой контакт увеличивает погрешность и нагрев;
• Использовать проводники сечением не менее 2,5 мм2 для вторичной цепи - снижает потери и влияние внешних помех.

Монтаж осуществляется через окно 45 мм: провод или шина пропускаются через сердечник. Устройство крепится на монтажную плату или DIN-рейку. Диаметр отверстия не позволяет использовать шины больше 45 мм - выбирайте подходящий размер.

Безопасность и стандарты

• Соответствует ГОСТ 7746 - требования к измерительным трансформаторам тока
• Степень защиты IP20 - исключает случайное прикосновение к токоведущим элементам
• Класс точности 0,5 - обеспечивает соответствие нормам энергоучёта
• Сертифицирован - имеет документальное подтверждение соответствия
• Фактор FS 10 - гарантирует сохранение целостности при кратковременных перегрузках

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта электроэнергии
• Устойчивость к перегрузкам (FS 10) - надёжна в условиях колебаний нагрузки
• Простой монтаж через окно - не требует демонтажа проводов
• Климатическое исполнение УХЛ3 - работает в холодных и влажных помещениях
• Винтовое подключение - долговечно и легко обслуживается

Ограничения применения

• Не предназначена для постоянной работы при токе выше 600 А - риск перегрева и выхода из класса точности
• IP20 - нельзя применять в открытых, сырых или запылённых средах без дополнительной защиты
• Максимальная нагрузка 15 В·А - не подходит для подключения нескольких приборов одновременно без расчёта суммарной мощности
• Только для переменного тока - не используется в цепях постоянного тока
• Диаметр окна 45 мм - не подходит для шин большего сечения

Примеры использования

• Учёт потребления на вводе в цех с током до 600 А
• Подключение к реле перегрузки на двигателях крупных насосов
• Измерение тока в распределительных щитах производства
• Системы автоматизации технологических линий с контролем нагрузки

Практические советы

• Выбирайте ТТК-60 600/5А-15ВА-0,5-УХЛ3, когда нужна точность и надёжность в условиях промышленного использования
• Проверьте фактический ток в цепи - он должен быть близок к 600 А, чтобы обеспечить минимальную погрешность
• Сумма всех подключаемых приборов (счетчики, реле) должна быть ≤15 В·А - считайте импеданс каждого устройства
• При использовании в цепях с высокими гармониками - убедитесь, что приборы на стороне вторички не искажают показания
• При замене старого трансформатора - сверьте диаметр окна и класс точности: ТТК-60 от КЭАЗ - прямая замена аналогов по ГОСТ 7746
