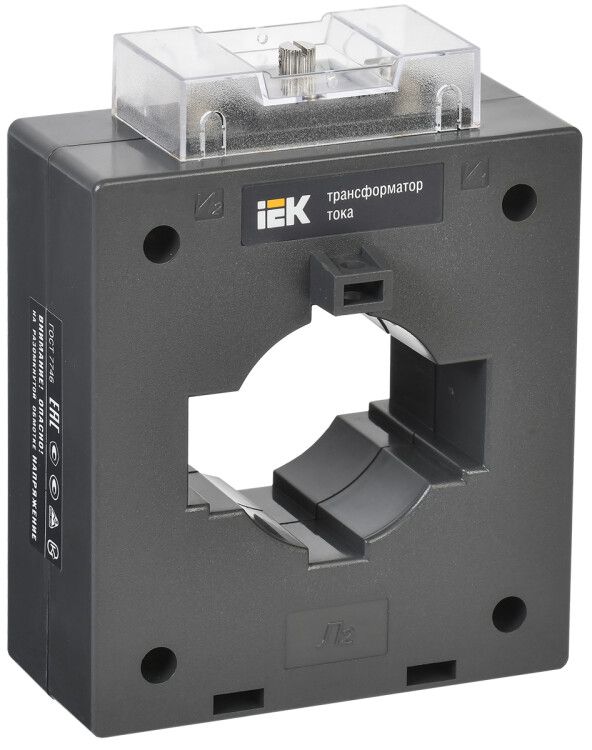

Трансформатор тока ТТИ-60 600/5А 15ВА без шины класс точности 0.5 - ITT40-2-15-0600 IEK

Трансформатор тока ТТИ-60 600/5А 15ВА класс точности 0,5 от IEK предназначен для преобразования больших токов до 600 А в безопасный сигнал 5 А, который используется в системах учёта электроэнергии, защиты и автоматизации. Артикул itt40-2-15-0600 соответствует модели с катушечным исполнением и окном для проходного монтажа.

Назначение и область применения

Трансформатор тока ТТИ-60 600/5А 15ВА класс точности 0,5 применяется в цепях коммерческого и технического учёта электроэнергии. Он обеспечивает передачу сигнала тока на счётчики, устройства защиты, реле и другие измерительные приборы. Подходит для установки в распределительных щитах, на шинах и в силовых цепях переменного тока напряжением до 660 В. Часто встречается в промышленных объектах, на предприятиях ЖКХ, в подстанциях и на участках с большими нагрузками - например, на входе в здание или после главного автомата.

Технические характеристики

• Первичный ток: 600 А - максимальный рабочий ток, который можно измерить без перегрузки;
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения измерительных приборов;
• Номинальная мощность: 15 ВА - максимальная нагрузка, которую трансформатор может обслуживать без потери точности;
• Класс точности: 0,5 - допустимая погрешность измерения не более +-0,5%, что соответствует требованиям для коммерческого учёта;
• Рабочее напряжение: 660 В - предельное напряжение изоляции, при котором сохраняется безопасность;
• Тип исполнения: катушечный с окном - позволяет установить проводник без разрезания цепи;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного подключения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли; подходит только для внутренней установки;
• Срок службы: 25 лет - рассчитана на длительную работу в нормальных условиях;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и влажности до 98%; подходит для помещений с умеренным климатом;
• Фазность: однофазный - предназначен для работы в однополюсных цепях.

Совместимость и монтаж

Трансформатор тока ТТИ-60 имеет монтажное исполнение “с окном” - проводник первичной цепи (до 600 А) просто продевается через центральное отверстие. Монтаж осуществляется на монтажную плату или жёстко закрепляется на шине. Для правильной установки важно соблюдать посадочный диаметр окна - он рассчитан под стандартные шины и кабели с внешним диаметром до 25–30 мм. Вторичная обмотка подключается через винтовые зажимы: используйте провода сечением не менее 1,5 мм2. Обязательно замыкайте вторичную цепь во время монтажа - разрыв цепи при наличии тока в первичной обмотке опасен!

Безопасность и стандарты

Трансформатор тока ТТИ-60 600/5А 15ВА соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Пройденные испытания подтверждают соответствие требованиям безопасности и метрологической точности. Устройство внесено в Госреестр средств измерений под № 28139-12, что делает его официально пригодным для коммерческого учёта электроэнергии. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии.

Преимущества

• Высокая точность класса 0,5 - необходима для законного учёта и контрольных проверок;
• Конструкция с окном - не требует демонтажа проводника при установке;
• Винтовые зажимы - обеспечивают долговременную контактную прочность даже при вибрациях;
• Сертифицирован и внесён в госреестр - легально применяемый прибор для оплаты по счётчикам;
• Долгий срок службы - снижает затраты на замену и техобслуживание.

Ограничения применения

• Не для постоянного тока - работает только с переменным током 50 Гц;
• IP20 - нельзя использовать в сырых помещениях, на улице или в местах с повышенной запылённостью;
• Запрещена работа с разомкнутой вторичной цепью - риск возникновения высокого напряжения и повреждения оборудования;
• Максимальная нагрузка 15 ВА - не подходит для питания нескольких сложных приборов одновременно (например, счётчика + реле + анализатор);
• Не рекомендован для импульсных или несинусоидальных токов - возможны искажения показаний.

Примеры использования

• Установка на вводе в административное здание для подключения счетчика учёта электроэнергии;
• Интеграция в системы автоматического управления насосными станциями;
• Подключение к реле перегрузки на двигателях мощностью выше 100 кВт;
• Измерительные контуры в распределительных пунктах (РП) и подстанциях малой мощности;
• Объекты с высокой плотностью нагрузки: торговые центры, заводские линии, тепловые пункты.

Практические советы

• Выбирая трансформатор, убедитесь, что ваша нагрузка (суммарная мощность всех подключаемых приборов) не превышает 15 ВА - иначе будет потеря точности;
• Проверьте диаметр проводника: если он слишком большой, не поместится в окне - выбирайте модель с большим проёмом;
• Никогда не оставляйте вторичную обмотку открытой при работе первичной цепи - всегда подключите тестовый шунт или измерительный прибор;
• При использовании в системах защиты - убедитесь, что тип трансформатора совпадает с требованиями реле (класс 0,5 подходит для учёта, но не обязательно для быстродействующих защит);
• Arтикул itt40-2-15-0600 - единственный вариант этой модели в каталоге IEK; аналоги других брендов могут иметь отличные габариты или класс точности.
