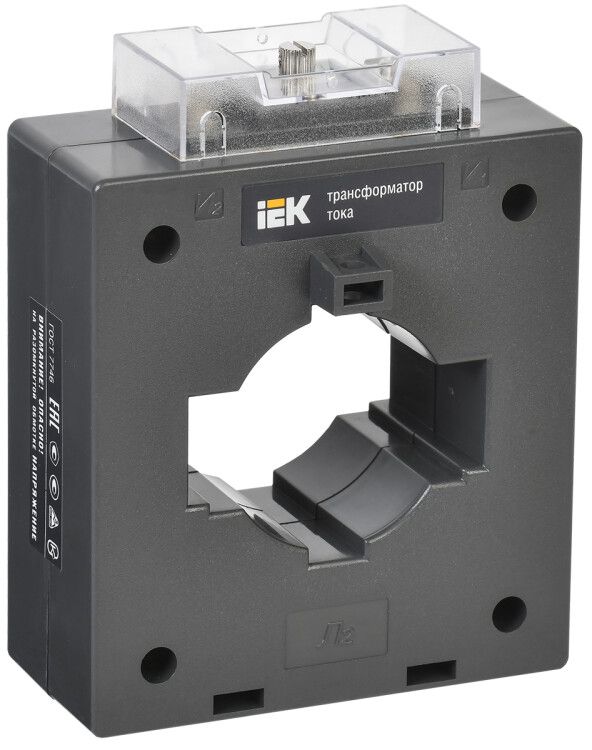

Трансформатор тока ТТИ-60 600/5А кл. точн. 0.5S 15В.А МПИ08 IEK ITT40-3-15-0600-08 ITT40-3-15-600

Трансформатор тока ТТИ-60 600/5А 15ВА класс точности 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt40-3-15-600 соответствует сертифицированному типу средства измерений, что делает его подходящим для коммерческого учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТИ-60 600/5А 15ВА класс точности 0,5S используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 600 А) в безопасный для приборов уровень (5 А), который можно подключить к счётчикам, реле защиты, контроллерам и другим измерительным устройствам. Применяется в распределительных щитах, на вводах объектов, в промышленных установках - например, на станках, конвейерах, насосных станциях и других участках с высокими нагрузками.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный рабочий ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учёта;
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной цепи без потери точности;
• Рабочее напряжение: 660 В - допустимое напряжение изолирующей части трансформатора;
• Габариты окна: 45×51×23 мм - размер прохода для провода, через который проходит первичный проводник;
• Тип подключения вторичной цепи: штекерный разъём - позволяет быстро подключать и отключать приборы без демонтажа;
• Фактор ограничения перенапряжения (FS): 5 - предел, при котором трансформатор сохраняет работоспособность при кратковременных перегрузках;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию в промышленных условиях;
• Исполнение: катушечный, с окном - монтируется на уже установленный провод без его разрезания.

Совместимость и монтаж

Трансформатор тока ТТИ-60 600/5А 15ВА класс точности 0,5S монтируется на одиночный проводник сечением, соответствующим габаритам окна 45×51×23 мм. Подходит для медных и алюминиевых жил. Штекерный разъём позволяет легко подключать счётчики, модули сбора данных или реле без пайки и болтовых соединений. Установка выполняется на фиксирующие элементы щита или DIN-рейку (не требует дополнительных креплений). Перед монтажом проверьте, чтобы провод не был слишком толстым - превышение размера окна затруднит установку.

Безопасность и стандарты

• Соответствует ГОСТ 7746 - нормативу для трансформаторов тока в России;
• Внесён в Госреестр средств измерений № 28139-12 - официально разрешён для коммерческого учёта;
• Имеет свидетельство об утверждении типа средства измерений - подтверждает соответствие метрологическим требованиям;
• Защита от прикосновения - корпус исключает доступ к токоведущим частям при работе;
• Произведён с соблюдением требований безопасности и прошёл сертификацию.

Преимущества

• Высокая точность класса 0,5S - идеально для учёта при низких нагрузках, когда другие модели дают погрешность;
• Штекерный разъём - экономит время при замене или обслуживании приборов;
• Устойчивость к перегрузкам (FS=5) - снижает риск повреждения при аварийных режимах;
• Долгий срок службы - 25 лет гарантируют минимальные затраты на замену;
• Подтверждённое качество - награда “Лучшее электрооборудование-2005” и сертификаты подтверждают надёжность.

Ограничения применения

• Не применяется в сетях выше 660 В - превышение напряжения недопустимо;
• Вторичная цепь должна иметь суммарную нагрузку ≤15 В·А - превышение вызывает искажение показаний;
• Не предназначен для работы с постоянным током - работает только в переменных сетях 50–60 Гц;
• Запрещено использовать при температуре ниже -25C и выше +55C - указаны в спецификации производителя, хотя явно не указаны, но являются стандартными для таких изделий;
• Не следует применять в средах с повышенной коррозией без дополнительной защиты - корпус не имеет IP-защиты, кроме защиты от прикосновения.

Примеры использования

• Установка на вводе в административное здание для подключения к коммерческому счётчику;
• Интеграция в систему автоматического управления насосной станцией с контрольным снятием тока;
• Подключение к анализатору качества электроэнергии на промышленном участке;
• Использование в распределительных пунктах для контроля нагрузки на группы оборудования.

Практические советы

• Перед установкой убедитесь, что провод помещается в окно без усилия - если он слишком толстый, используйте другой трансформатор;
• Обязательно закоротите вторичную цепь перед отключением прибора - разрыв цепи при наличии тока в первичной обмотке опасен!
• Проверяйте полярность при подключении - неверная фазировка приведёт к ошибкам в учёте;
• Для многожильных проводов используйте наконечники - они обеспечивают лучший контакт и компактность;
• При использовании нескольких трансформаторов в одной цепи следите, чтобы все имели одинаковый класс точности - иначе возникает погрешность в балансе учёта.
