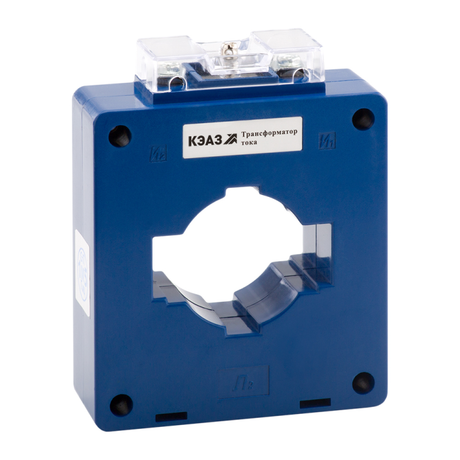

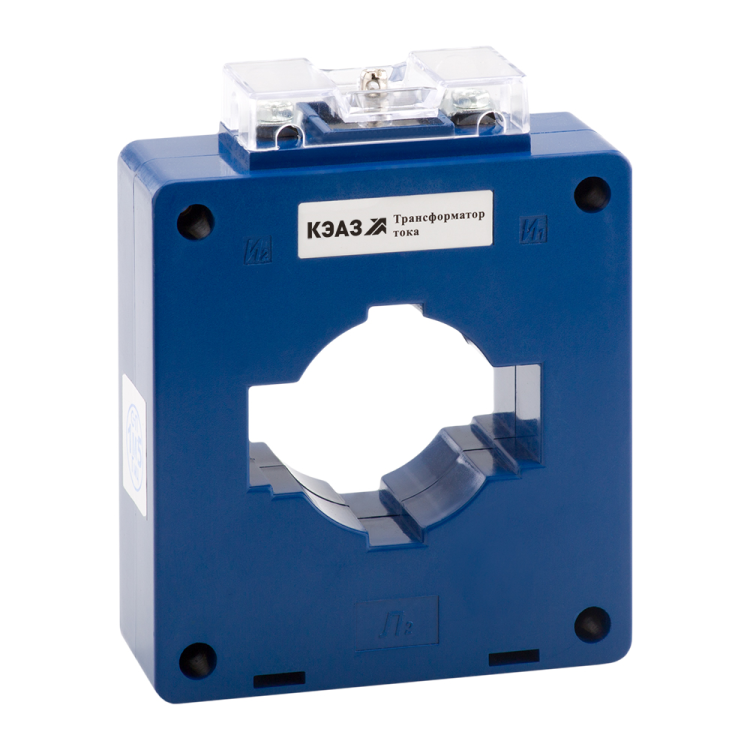

Трансформатор тока ТТК-60 750/5А кл. точн. 0.5 10В.А измерительный УХЛ3 КЭАЗ 219624

Трансформатор тока измерительный ТТК-60 750/5А 10ВА 0,5 УХЛ3 - устройство для точного измерения переменного тока до 750 А в цепях напряжением до 1000 В. Применяется в системах учёта, защиты и контроля на промышленных объектах. Произведён КЭАЗ, соответствует ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-60 750/5А 10ВА 0,5 УХЛ3 преобразует высокий первичный ток (750 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Подходит для установки в распределительных щитах, на шинах силовых цепей, в системах автоматизации производства.

Технические характеристики

• Номинальный первичный ток: 750 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Диаметр отверстия: 45 мм - позволяет протянуть проводник или шину указанного сечения
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Фактор ограничения перенапряжения: FS 10 - при аварийных перегрузках ток во вторичной цепи не превысит в 10 раз номинальный, что снижает риск повреждения приборов
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многожильных проводов
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе
• Монтажное исполнение: с окном - проходной тип, монтируется вокруг токоведущего провода без его разрыва

Совместимость и монтаж

Трансформатор тока измерительный ТТК-60 750/5А 10ВА 0,5 УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Для монтажа требуется свободный доступ к токоведущей шине или кабелю диаметром до 45 мм. Устройство устанавливается на монтажную плату или жестко закрепляется рядом с шиной. Обязательно замыкание вторичной цепи перед включением первичного тока - разрыв цепи может вызвать опасное перенапряжение.

Безопасность и стандарты

• Соответствует ГОСТ 7746 - требования к измерительным трансформаторам тока
• Защита от прикосновения: да - предотвращает случайный контакт с токоведущими элементами
• Сертифицирован - имеет необходимые документы для применения в РФ
• Не предназначен для работы в условиях взрывоопасной среды

Преимущества

• Высокая класс точности 0,5 обеспечивает точный учёт энергии даже при малых нагрузках
• Проходная конструкция с окном позволяет устанавливать трансформатор без демонтажа проводника
• Надёжное винтовое подключение вторичной обмотки исключает плохой контакт
• Климатическое исполнение УХЛ3 делает его пригодным для использования в холодных и влажных помещениях
• FS 10 гарантирует защиту измерительных приборов при перегрузках

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• IP20 не защищает от пыли и брызг воды - нельзя использовать вне помещений или в сырых местах без дополнительной защиты
• Запрещено работать с разомкнутой вторичной цепью - это создаёт высокое напряжение на выводах и опасно для персонала
• Максимальная нагрузка 10 В·А - не следует подключать более двух приборов одновременно, если суммарная мощность превышает этот порог
• Диаметр окна 45 мм - не подходит для шин или кабелей большего сечения

Примеры использования

• Учёт потребления электроэнергии на главных вводах промышленного предприятия
• Подключение к реле перегрузки на двигателях мощностью до 500 кВт
• Системы автоматического управления конвейерами и насосными станциями
• Центры сбора данных на электростанциях и подстанциях

Практические советы

• Выбирайте трансформатор тока измерительный ТТК-60 750/5А 10ВА 0,5 УХЛ3, когда нужна точность измерения и возможность установки без разрыва цепи
• Проверьте диаметр шины - он должен быть меньше 45 мм, иначе трансформатор не наденется
• Обязательно используйте медные провода сечением не менее 2,5 мм2 для вторичной цепи - это минимизирует потери и нагрев
• После монтажа проверьте целостность вторичной цепи тестером - она должна быть замкнута
• При использовании нескольких трансформаторов в одной системе соблюдайте полярность - пометки “K1” и “K2” должны быть одинаково ориентированы
• Для длительной эксплуатации в условиях повышенной влажности рекомендуется дополнительно герметизировать места подключения
