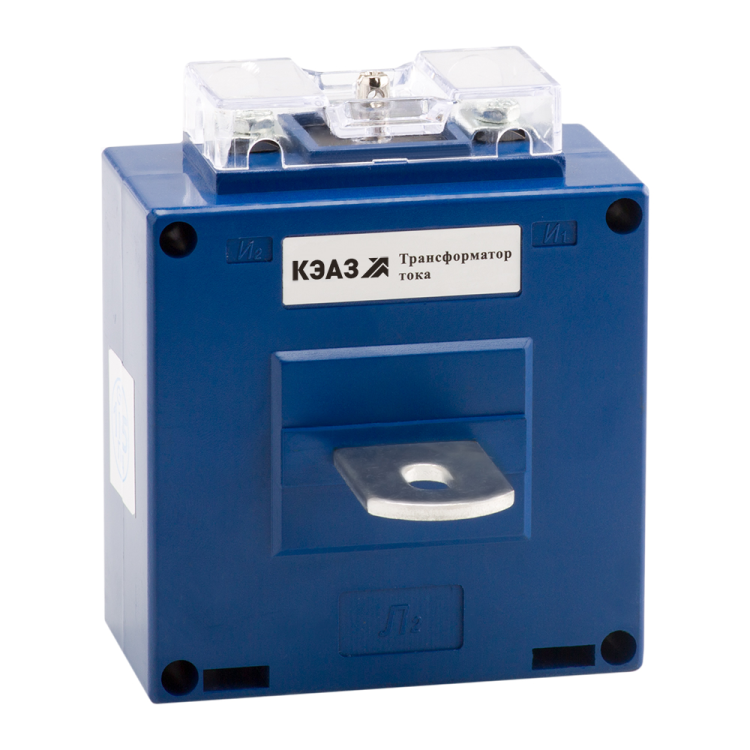

Трансформатор тока измерительный ТТК-А-1000/5А-5ВА-0.5S-УХЛ3 - 239701 КЭАЗ

Трансформатор тока измерительный ТТК-А-1000/5А-5ВА-0,5S-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 1000 А в цепях с напряжением до 1000 В. Этот трансформатор тока используется в системах учёта энергии, релейной защите и контроля нагрузки на промышленных объектах. Артикул 239701 соответствует серийному решению ИТТ, адаптированному для работы в условиях умеренного и холодного климата.

Назначение и область применения

Трансформатор тока измерительный ТТК-А-1000/5А-5ВА-0,5S-УХЛ3 преобразует большие значения тока (до 1000 А) в безопасную для измерительных приборов величину - 5 А. Он применяется в цепях с переменным током частотой 50 Гц, где требуется высокая точность измерений. Подходит для установки в распределительных устройствах, щитах автоматики, на вводах крупных потребителей: насосных станций, компрессоров, промышленных печей, конвейерных линий.

Технические характеристики

• Номинальный первичный ток: 1000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает погрешность не более 0,5% в широком диапазоне нагрузок, включая малые токи (вплоть до 1% от номинала)
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности
• Род тока: переменный (AC), 50 Гц
• Напряжение изоляции: 1000 В
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения
• Высота: 104 мм
• Вторичное подключение: винтовые зажимы - надёжное и удобное для многожильных проводов
• Монтажное исполнение: с шиной - ток проходит через трансформатор по жесткой шине, не требует разрывов в цепи
• Способ монтажа: монтажная плата - крепится на DIN-рейку или панель с помощью фиксирующих элементов
• Диаметр отверстия: 0 мм - трансформатор не имеет проходного окна; токоведущая шина проходит рядом, а не через него
• Сертификация: соответствие ГОСТ 7746

Совместимость и монтаж

Трансформатор тока измерительный ТТК-А-1000/5А-5ВА-0,5S-УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: счетчики, амперметры, реле защиты, анализаторы качества электроэнергии. Монтаж выполняется на монтажной плате или DIN-рейке. Шина 1000 А прокладывается параллельно корпусу - важно соблюдать правильную ориентацию (направление тока указано на корпусе). Нельзя замыкать вторичную обмотку без нагрузки - это вызывает опасное перенапряжение. Все соединения должны быть плотно затянуты винтами, чтобы исключить нагрев.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-А-1000/5А-5ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ 7746 и имеет внутреннюю изоляцию, обеспечивающую защиту от случайного прикосновения. Применение класса точности 0.5S гарантирует безопасность при работе с токами ниже 5% от номинала - важное условие для точного учета в режимах малых нагрузок. Сертифицирован для использования в сетях до 1000 В. Не допускается использование вне пределов указанных климатических условий (УХЛ3).

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта электроэнергии
• Устойчивость к перегрузкам (FS 10) - снижает риск выхода из строя при пусковых токах
• Климатическое исполнение УХЛ3 - надёжная работа в неотапливаемых помещениях и на открытых площадках
• Винтовое подключение - позволяет использовать гибкие и многожильные провода без специальных наконечников
• Монтаж без разрыва шины - экономит время при установке и модернизации существующих цепей

Ограничения применения

• Не предназначена для постоянного тока (DC) - работает только с переменным током 50 Гц
• Степень защиты IP20 - нельзя применять во влажных, запылённых или наружных условиях без дополнительной защиты
• Запрещено работать с разомкнутой вторичной обмоткой - обязательно подключать нагрузку перед включением питания
• Нулевой диаметр отверстия - невозможно протянуть шину через трансформатор; он монтируется вокруг шины, что требует свободного доступа с боковой стороны
• Максимальная мощность 5 В·А - не подходит для подключения нескольких приборов одновременно без проверки суммарной нагрузки

Примеры использования

• Подключение к трёхфазному счётчику в главном распределительном щите предприятия
• Интеграция в систему релейной защиты двигателя 800 кВт
• Установка на вводе в цех с большим количеством сварочных аппаратов
• Измерение тока в системе управления конвейером с частотным регулятором

Практические советы

• Выбирая трансформатор тока, убедитесь, что номинальный ток шины не превышает 1000 А - иначе будет потеря точности
• Суммарная нагрузка на вторичную обмотку (провод + приборы) должна быть ≤ 5 В·А. Для расчета используйте формулу: P = I² × R, где I=5 А, R - сопротивление цепи
• При использовании нескольких трансформаторов в одной системе - соблюдайте одинаковое направление намотки и полярность
• Проверьте наличие заземления вторичной обмотки - обязательное требование безопасности согласно ПУЭ
• Для обслуживания отключайте питание и закорачивайте вторичную обмотку перед демонтажем
