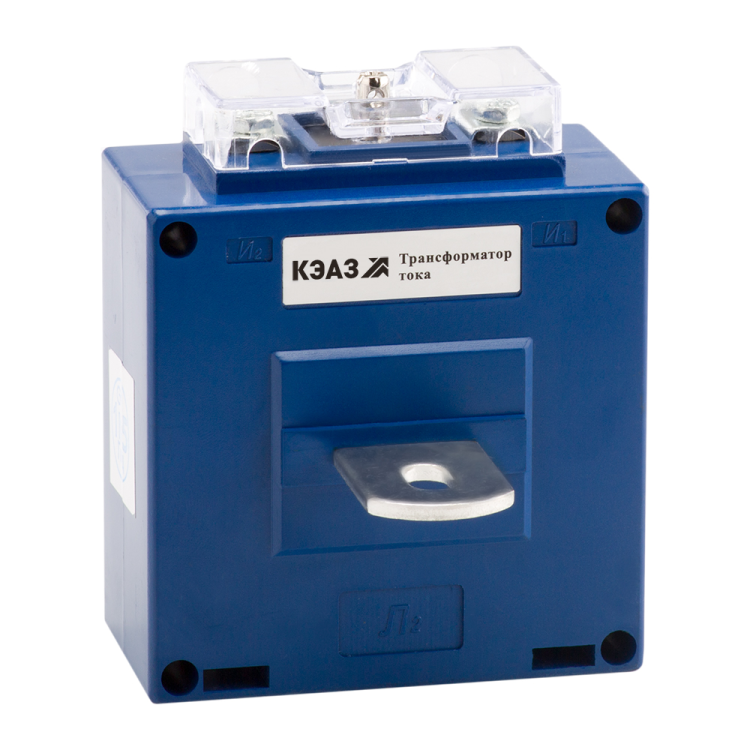

Трансформатор тока ТТК-А 200/5А кл. точн. 0.5S 5В.А измерительный УХЛ3 КЭАЗ 219660

Трансформатор тока измерительный ТТК-А-200/5А-5ВА-0,5S-УХЛ3 от КЭАЗ - устройство для точного измерения переменного тока до 200 А в цепях с напряжением до 1000 В. Применяется в системах учёта, защиты и контроля на промышленных объектах. Артикул 219660 соответствует серийному решению ИТТ, утвержденному ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-А-200/5А-5ВА-0,5S-УХЛ3 преобразует высокий первичный ток (до 200 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счетчиков, амперметров, реле защиты. Устройство предназначено для установки в распределительных щитах, ячейках КРУ, на шинах силовых цепей. Подходит для энергообъектов, производственных линий, насосных станций и других мест, где требуется точный учет потребления электроэнергии.

Технические характеристики

• Номинальный первичный ток: 200 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает погрешность не более 0,5% в широком диапазоне нагрузок, включая малые токи (важно для точного учета при частичной загрузке)
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В - допустимый уровень напряжения в первичной цепи
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения
• Высота: 104 мм
• Подключение вторичной обмотки: винтовые зажимы
• Монтажное исполнение: с шиной - внутренняя металлическая шина проходит через корпус, служит основным проводником
• Способ монтажа: на монтажную плату - крепится к панели или DIN-рейке через специальные кронштейны
• Сертифицирован по ГОСТ 7746

Совместимость и монтаж

ТТК-А-200/5А-5ВА-0,5S-УХЛ3 устанавливается на жесткую медную или алюминиевую шину сечением, соответствующим току 200 А. Шина проходит через центральное отверстие трансформатора - отверстие не имеет физического диаметра, так как используется как часть конструкции. Для монтажа необходимо:

• Отключить питание и проверить отсутствие напряжения
• Закрепить трансформатор на монтажной плате или панели с помощью крепежных элементов
• Протянуть силовую шину через центр устройства - она должна плотно прилегать, без люфта
• Подключить вторичные провода к винтовым зажимам: L1 - вход, L2 - выход; обязательно соблюдение полярности
• Не допускать размыкания вторичной цепи при наличии тока в первичной - это вызывает опасное перенапряжение!

Безопасность и стандарты

Трансформатор тока ТТК-А-200/5А-5ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ 7746 и имеет сертификат соответствия. Конструкция исключает доступ к токоведущим частям при установленном положении (защита от прикосновения). Наличие фактора FS 10 гарантирует сохранение целостности при кратковременных перегрузках. Материалы корпуса не поддерживают горение. Электромагнитная совместимость обеспечена в рамках промышленных норм.

Преимущества

• Высокая класс точности 0.5S позволяет использовать устройство в коммерческом учете электроэнергии
• Встроенная шина снижает время монтажа и улучшает контакт с силовой цепью
• Климатическое исполнение УХЛ3 делает его пригодным для работы в холодных и влажных помещениях
• Надежное винтовое подключение вторичной обмотки - удобно для многократного обслуживания
• Совместим с большинством современных измерительных приборов, работающих на 5 А

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока 50 Гц
• Нельзя использовать при нагрузке выше 5 В·А - превышение вызывает увеличение погрешности
• IP20 не обеспечивает защиту от воды и пыли - не устанавливать во влажных или открытых площадках без дополнительной защиты
• Не допускается разрыв вторичной цепи при включенном первичном токе - риск возникновения высокого напряжения и порчи оборудования
• Отсутствует возможность замены шины - нельзя использовать с проводами меньшего сечения, чем требует ток 200 А

Примеры использования

• Установка в щите управления технологической линии для подключения счетчика активной энергии
• Интеграция в систему автоматизации производства для контроля тока двигателя
• Монтаж в КРУ-10 кВ для передачи сигнала тока в релейную защиту
• Использование в системах тепловых пунктов для балансировки нагрузки между несколькими контурами

Практические советы

• Выбирая место установки, убедитесь, что шина свободно проходит через трансформатор - не используйте слишком толстые или деформированные шины
• При подключении вторичной обмотки используйте провода сечением не менее 2,5 мм2 - это минимизирует потери и нагрев
• Проверьте целостность изоляции вторичной цепи перед вводом в эксплуатацию - особенно после ремонта
• Для длительной работы при больших токах рекомендуется периодически контролировать температуру корпуса - не должно превышать +80C
• ТТК-А-200/5А-5ВА-0,5S-УХЛ3 от КЭАЗ - надежный вариант для замены аналогов старого образца, совместим с большинством существующих схем учета
