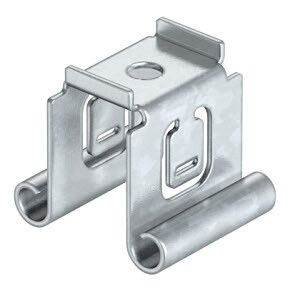

Траверса для кабельных лотков 100мм (MAH 100 FS) | 6358527 OBO Bettermann

Траверса для кабельных лотков 100 мм от OBO BETTERMANN - это центральный потолочный подвес, предназначенный для надёжной фиксации кабельных лотков на стенах и потолках. Артикул MAH 100 FS обеспечивает быстрый и безвинтовой монтаж, снижает время сборки и повышает устойчивость системы к вибрациям.

Назначение и область применения

Траверса для кабельных лотков 100 мм используется для крепления кабельных лотков шириной 100 мм к вертикальным поверхностям (стены) или горизонтальным (потолки). Подходит для систем прокладки силовых и слаботочных кабелей в промышленных помещениях, серверных, производственных зонах и объектах инфраструктуры. Конструкция позволяет равномерно распределить нагрузку от лотка и кабелей, исключая деформацию.

Технические характеристики

• Тип изделия: траверса
• Ширина канала: 100 мм - совместима с лотками этого размера
• Материал: сталь оцинкованная - устойчива к коррозии, подходит для сухих и moderately влажных сред
• Покрытие: оцинкованное - защищает от ржавчины, не требует дополнительной покраски
• Тип крепления лотка: безвинтовое - фиксация осуществляется за счёт замкового механизма, не требует инструментов
• Исполнение: настенно-потолочная скоба трапециевидного профиля - обеспечивает жёсткую опору и высокую несущую способность
• Артикул: MAH 100 FS - внутренний код производителя, соответствует серийному ряду OBO BETTERMANN

Совместимость и монтаж

Траверса для кабельных лотков 100 мм совместима только с лотками шириной 100 мм от OBO BETTERMANN и аналогичными моделями с тем же типом крепления. Монтаж выполняется в боковую стенку лотка: траверса вставляется в предварительно подготовленный паз, затем фиксируется за счёт самозапирающегося замка. Для установки требуется только ручное усилие - гаечные ключи и шурупы не нужны. Установка возможна на бетон, кирпич, металлический профиль. Расстояние между точками крепления - до 1,5 метра при максимальной нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 61537 и DIN 41900. Оцинкованное покрытие обеспечивает долговечность в условиях повышенной влажности, но не рассчитано на постоянное воздействие открытых осадков или химически активных сред. Применяется внутри помещений и в закрытых коробах.

Преимущества

• Быстрая установка - отсутствие винтов и болтов сокращает время монтажа на 30–40%
• Высокая механическая прочность - трапециевидный профиль выдерживает значительную массу кабелей
• Удобство обслуживания - лоток можно легко демонтировать без разбора всей системы
• Совместимость с другими элементами серии OBO BETTERMANN - позволяет собирать единую систему кабельной инфраструктуры

Ограничения применения

• Не применяется для лотков шириной более или менее 100 мм - несовместимость с другими размерами
• Не рекомендовано использование вне помещений без защиты от прямого контакта с водой
• Не подходит для мест с частыми ударными нагрузками или сильными вибрациями без дополнительной фиксации
• Запрещено использовать с лотками других производителей, если они не имеют идентичного профиля крепления

Примеры использования

• Фиксация кабельных лотков в цехах с автоматизированными линиями
• Прокладка кабелей в серверных комнатах на потолке
• Установка в торговых центрах и офисах для скрытой прокладки сетевых и силовых проводов
• Обустройство кабельных трасс в больницах и лабораториях с требованием к чистоте и скорости монтажа

Практические советы

• Перед монтажом проверьте, что паз в боковой стенке лотка имеет правильную форму - он должен точно соответствовать профилю траверсы MAH 100 FS
• Располагайте точки крепления через каждые 1–1,5 м, особенно если лоток заполнен тяжёлыми кабелями
• Не перегружайте лоток сверх допустимой нормы - вес кабелей + вес самого лотка не должны превышать 15 кг на один участок между траверсами
• При использовании в помещениях с высокой влажностью регулярно проверяйте состояние оцинкованного покрытия - при появлении белого налёта (цветения цинка) протрите поверхность сухой тканью
• Для удобства работы используйте комплект из нескольких траверс для одновременной установки нескольких лотков - это экономит время и минимизирует погрешности
