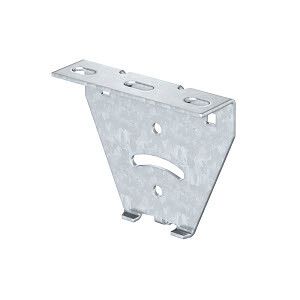

Траверса регулир для профиля US 3 и рейки 2068 гор оцинк KU V FT OBO 6348883 Bettermann

Траверса для профиля US 3 и шины 2068 горячий цинк (KU 3 V FT) - это металлическая пластина для надёжного крепления электротехнических шин и профилей к вертикальным стойкам. Бренд OBO BETTERMANN предлагает эту модель как часть системы монтажа для распределительных устройств в промышленной среде. Артикул KU 3 V FT обеспечивает совместимость с популярными профилями US 3 и шинами 2068.

Назначение и область применения

Траверса для профиля US 3 и шины 2068 горячий цинк (KU 3 V FT) используется для фиксации профильных направляющих и токоведущих шин на вертикальных стойках US 3, а также на профилях типов AML3518, AMS3518, CML3518 и CMS3518. Применяется в системах распределения электроэнергии внутри щитовых, на производстве, в автоматизированных линиях и других объектах с жесткими требованиями к механической устойчивости.

Технические характеристики

• Угол изгиба: 90° - позволяет крепить шину перпендикулярно стойке, формируя компактную и устойчивую конструкцию;
• Материал: сталь оцинкованная - повышает коррозионную стойкость в условиях повышенной влажности и агрессивной среды;
• Покрытие: горячий цинк - обеспечивает долговечную защиту даже при механическом воздействии и царапинах;
• Тип изделия: пластина - плоский элемент для точечного крепления через отверстия;
• Исполнение: пластина под винтовое крепление - монтируется болтами M6 или аналогичными крепёжными элементами;
• Подходит для монтажа на потолке: да - допускает установку в любом положении, включая горизонтальные поверхности;
• Артикул: KU 3 V FT - уникальный идентификатор модели в каталоге OBO BETTERMANN.

Совместимость и монтаж

Траверса для профиля US 3 и шины 2068 горячий цинк (KU 3 V FT) предназначена исключительно для работы со следующими элементами:

• Стойки US 3 - основание для крепления;
• Профили AML3518 / AMS3518 / CML3518 / CMS3518 - направляющие, к которым крепится шина 2068;
• Шина 2068 - токоведущая шина, которая фиксируется на траверсе через зажимы или кронштейны.

Для монтажа используются стандартные болты M6. Отверстия в пластине расположены так, чтобы обеспечивать равномерную нагрузку и предотвращать деформацию. Установка возможна как на стене, так и на потолке - важно соблюдать шаг крепления и момент затяжки, указанный в документации OBO.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности для электромонтажных систем. Материал и покрытие обеспечивают соответствие требованиям IEC 61439 для распределительных устройств. Горячее цинкование гарантирует сохранение защитных свойств при длительном контакте с влагой и химически активными веществами.

Преимущества

• Высокая прочность за счёт стали с горячим цинкованием - выдерживает значительные механические нагрузки;
• Универсальная геометрия под углом 90° - позволяет легко формировать правильные углы между стойками и шинами;
• Не требует сварки - монтаж выполняется болтами, что снижает время сборки и исключает риск повреждения покрытия;
• Совместимость с сериями OBO - интегрируется в существующие системы без адаптеров или доработок.

Ограничения применения

• Не предназначен для использования с другими типами профилей (например, US 2, US 5 или неметаллическими направляющими);
• Не рекомендуется применять в средах с постоянным воздействием открытого огня или температур выше +80 C - материал теряет прочностные свойства;
• Запрещено использовать в качестве несущего элемента для тяжёлых оборудования вне рамок шин 2068 и профилей US 3 - не рассчитана на динамические нагрузки.

Примеры использования

• Фиксация шины 2068 на стойке US 3 в силовом щите производства;
• Монтаж распределительной шины в цеховой автоматической линии с высокой запылённостью;
• Установка в помещениях с повышенной влажностью - например, на пищевых предприятиях или в холодильных камерах;
• Сборка модульных систем освещения на потолке с использованием профилей AML3518.

Практические советы

• Перед монтажом проверьте, что посадочная площадка на стойке US 3 имеет достаточную ширину - траверса должна плотно прилегать без люфта;
• Используйте только болты M6 с гроверами или контргайками - вибрация в промышленных условиях может ослабить крепление;
• При монтаже на потолке обязательно используйте два крепления на одну траверсу - одиночное крепление недостаточно для устойчивости;
• Не применяйте шлифовку или сварку для доработки - это нарушает защитное цинковое покрытие и снижает срок службы;
• Артикул KU 3 V FT всегда следует заказывать вместе с подходящими профилями US 3 и шинами 2068 - система работает только как единый комплекс.
