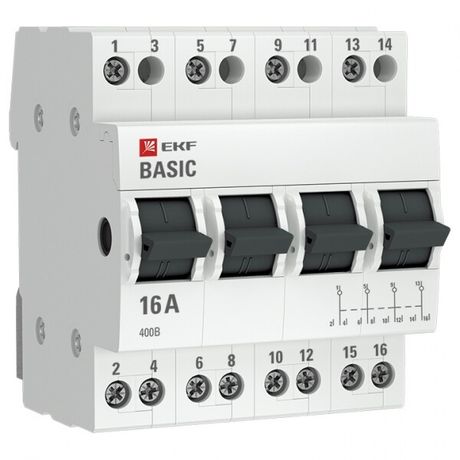

Переключатель трехпозиционный 4P 16А EKF Basic | tps-4-16

Трехпозиционный переключатель ТПС-63 4P 16А от EKF - это механический коммутационный аппарат для переключения между двумя источниками питания или управление направлением работы оборудования. Артикул TPS-4-16 рассчитан на работу в сетях переменного тока до 400 В и подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Трехпозиционный переключатель ТПС-63 4P 16А предназначен для переключения электрической цепи между тремя состояниями: «выкл», «основной источник», «резервный источник». Он используется там, где требуется надежное и ручное переключение без автоматики. Применяется в системах ввода резерва (АВР) для перевода нагрузки с основной сети на генератор, а также для реверса маломощных двигателей - например, в насосах, вентиляторах или конвейерах. Подходит для частных домов, объектов ЖКХ, промышленных щитов и пунктов управления.

Технические характеристики

• Номинальный ток: 16 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - работает в трехфазных сетях переменного тока (AC);
• Количество полюсов: 4 - одновременно коммутирует все три фазы и ноль;
• Способ монтажа: на DIN-рейку шириной 4 модуля - легко устанавливается в стандартные щиты;
• Максимальное сечение кабеля: 16 мм2 - позволяет подключить провода до 16 квадратных миллиметров;
• Глубина монтажа: 71 мм - требует достаточного места внутри шкафа;
• Степень защиты IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение УХЛ4 - допустимо использование в помещениях с температурой от −40C до +40C и повышенной влажностью;
• Соответствие стандартам: ГОСТ 30011.5.1-2012 / МЭК 60947-5-1-2003 - сертифицирован для промышленного применения.

Совместимость и монтаж

Трехпозиционный переключатель ТПС-63 4P 16А совместим со всеми типами DIN-реек типа TS35. Для монтажа достаточно зафиксировать устройство на рейке зажимами сбоку. Клеммы расположены сверху и снизу - позволяют подключать кабель с любой стороны. Все четыре полюса имеют одинаковый механизм - при повороте рычага одновременно замыкаются/размыкаются контакты во всех цепях. Переключение осуществляется вручную - положения «лево», «центр», «право» четко фиксируются. Не рекомендуется использовать в местах с высокой вибрацией - возможен самопроизвольный переход из-за слабой механической фиксации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-3 и МЭК 60947-5-1, что гарантирует безопасность при работе с токами до 16 А. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - поэтому не устанавливается вне помещений или в сырых средах. Цвет толкателя - серый/черный - обеспечивает контрастность и удобство определения положения переключателя даже при плохом освещении.

Преимущества

• Одновременное переключение четырех полюсов - исключает риск перекоса фаз;
• Жесткая фиксация положений - не возникает “промежуточных” состояний при переключении;
• Высокая долговечность механических компонентов - рассчитан на многократные операции;
• Простота обслуживания - нет необходимости в регулярной смазке или настройке;
• Совместимость с продуктами серии PROxima - можно собирать единый щит с другими элементами EKF.

Ограничения применения

• Не предназначена для частого включения/отключения - не является контактором; максимальная частота - до 10–15 раз в час;
• IP20 - нельзя применять в условиях пыли, влаги, брызг воды - только в закрытых щитах;
• Не подходит для управления мощными двигателями выше 5–7 кВт - из-за отсутствия дугогашения и тепловой защиты;
• Требуется свободное место глубиной 71 мм - не подходит для компактных щитов с плотным заполнением;
• Не имеет автономной блокировки - необходимо предусмотреть внешнюю сигнализацию или блокировочные устройства при использовании в промышленных системах безопасности.

Примеры использования

• Переключение с городской сети на дизель-генератор в частном доме или коттедже;
• Реверсирование маломощного электродвигателя в системе вентиляции или подъемника;
• Выбор источника питания для системы освещения в административном здании;
• Подключение резервного источника для контроллеров в системах автоматизации.

Практические советы

• При подключении используйте кабель с жилами до 16 мм2 - более толстые провода не войдут в клеммы;
• Обязательно проверьте соответствие напряжения сети (до 400 В AC) перед установкой - превышение вызовет пробой;
• При сборке щита оставьте минимум 10 мм свободного пространства вокруг переключателя для доступа и теплоотдачи;
• Для удобства эксплуатации пометьте положения рычага этикетками: «Сеть», «Выкл», «Генератор»;
• Не используйте в качестве главного рубильника - он не предназначен для отключения аварийных ситуаций;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление снижает надежность.
