Тройник 100х50 METRA ИЭК Leg 638034 Legrand

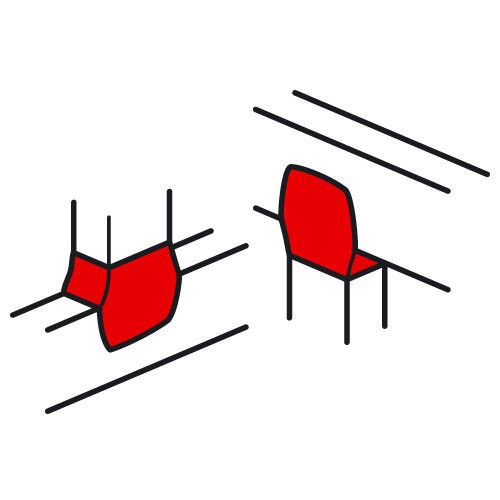

Т-образный тройник для кабель-каналов 100x50 мм от Legrand и IEK (арт. 638034) предназначен для создания Т-образного ответвления в системе кабель-каналов того же сечения. Изделие из ПВХ обеспечивает аккуратное соединение проводов, маскирует места реза и сохраняет целостность системы защиты.

Назначение и область применения

Т-образный тройник для кабель-каналов 100x50 мм используется для организации ответвлений в линейных участках кабель-каналов. Подходит для прокладки силовых и слаботочных кабелей в помещениях с нормальной влажностью - офисах, жилых зданиях, производственных цехах. Применяется там, где требуется изменить направление трассы без использования угловых элементов. Устройство совместимо с кабель-каналами 100x50 мм той же серии Metra.

Технические характеристики

• Форма: Т-образный тройник (симметричный)
• Сечение канала: 100 x 50 мм
• Материал: Поливинилхлорид (ПВХ) - самозатухающий, устойчив к механическим воздействиям
• Цвет: Чисто-белый - соответствует стандартному цвету кабель-каналов Metra
• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм, не герметичен
• Тип исполнения: состоит из основания и крышки - сборный элемент
• Способ монтажа: на клей (самоклеящийся)
• Галогены: содержатся - при горении выделяют токсичные вещества, не рекомендуется для мест с высокими требованиями к пожаробезопасности

Совместимость и монтаж

Т-образный тройник для кабель-каналов 100x50 мм совместим только с кабель-каналами такого же сечения (100x50 мм) и аналогичной конструкции - например, серий Metra от Legrand и IEK. Монтируется путём приклеивания к основанию существующего кабель-канала. Крышка фиксируется защёлкиванием после прокладки кабелей. Не требует сверления или болтов. Для надёжного крепления поверхность должна быть сухой, чистой и не иметь пыли. Не применяйте на шероховатых или впитывающих поверхностях.

Безопасность и стандарты

Элемент соответствует требованиям к электроустановкам внутри помещений. Степень защиты IP40 допускает использование только в сухих условиях без попадания воды. Наличие галогенов делает изделие непригодным для установки в местах с повышенными требованиями к экологической безопасности (например, метро, больницы, эвакуационные пути). Не используйте вблизи открытого пламени или нагревательных приборов.

Преимущества

• Аккуратное решение для ответвлений - скрывает резы и повышает эстетику трассы
• Легкий монтаж без инструментов - достаточно приклеить и защёлкнуть крышку
• Унифицированная система - совпадает с профильными каналами Metra по форме и цвету
• Высокая химическая стойкость ПВХ - не деформируется под действием бытовых моющих средств

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от влаги выше IP40
• Запрещено применять в средах с температурой выше +40 C - материал теряет прочность
• Не подходит для кабель-каналов других производителей, если их внутренние габариты отличаются даже на 1–2 мм
• Не использовать в помещениях с риском возгорания или в системах, требующих негалогенного исполнения (напр., по ГОСТ Р 53315)

Примеры использования

• Подключение питания к станку от основной трассы кабель-канала в цеху
• Разветвление слаботочных сетей (LAN, CCTV) в офисном периметре
• Обход препятствий (колонн, труб) через боковое ответвление
• Монтаж распределительных коробок в виде скрытого ответвителя

Практические советы

• Перед монтажом проверьте точное соответствие сечения кабель-канала - даже небольшая разница в ширине может помешать плотному прилеганию
• Приклейте тройник до прокладки кабелей - так удобнее контролировать положение и избежать перекоса
• Не перегружайте ответвление - максимальная заполненность кабелями не должна превышать 40% от объёма канала
• Если нужна герметизация - используйте дополнительные уплотнители; этот тройник не рассчитан на влажную среду
• При замене старого элемента - снимите крышку, удалите остатки клея, протрите поверхность спиртом перед новым монтажом
