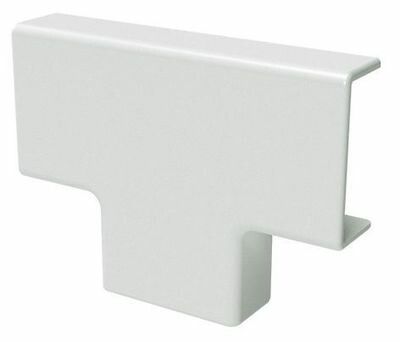

Тройник для кабель-канала IM 15х17 DKC 00535 ДКС

Тройник и угол для кабель-канала IM 15x17 DKC In-liner - это компактный элемент системы кабель-каналов серии In-liner Classic, предназначенный для организации ответвлений и поворотов трассы с сохранением аккуратного внешнего вида. Артикул 00535 совместим с каналами 15×17 мм и подходит для скрытой прокладки проводов в помещениях с невысокими требованиями к защите.

Назначение и область применения

Тройник и угол для кабель-канала IM 15x17 DKC In-liner используется для создания T-образных соединений в кабельной трассе. Он позволяет выводить кабели в сторону от основной линии, например, к выключателям, розеткам или оборудованию. Подходит для монтажа внутри помещений: офисов, квартир, учебных заведений, административных зданий. Элемент обеспечивает эстетичное оформление переходов без необходимости штробления стен.

Технические характеристики

• Тип: T-образный угол с одним входом и двумя выходами
• Количество вводов: 3
• Количество отсеков: 1 (одноканальный)
• Габариты: соответствует профилю кабель-канала 15×17 мм
• Ширина ответвления: 15 мм
• Материал: ПВХ (поливинилхлорид), галогенов
• Цвет: Чисто-белый
• Степень защиты: IP40 (защита от твердых частиц >1 мм, не герметичен)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Тип крепления: Защелка (без саморезов)
• Способ установки крышки: Вставка внутрь корпуса
• Наличие соединителя: Да (обеспечивает плотное соединение с каналом)
• Наличие монтажной перфорации: Да (возможно фиксирование саморезами через отверстия)
• Наличие защитной пленки: Да (удаляется после монтажа)
• Защитное покрытие: Необработанная поверхность (не имеет антистатического или специального слоя)

Совместимость и монтаж

Элемент совместим исключительно с кабель-каналами серии In-liner Classic 15×17 мм. Соединение происходит методом защелкивания - основание вставляется в канал, затем крышка фиксируется сверху путём вдавливания. Для усиленной фиксации можно использовать саморезы через предусмотренные отверстия. Монтаж выполняется после прокладки кабелей в основном участке канала. Крышку нельзя снимать полностью - она вставляется внутрь и удерживается за счет формы.

Безопасность и стандарты

Изготовлен из самозагасающего ПВХ, не содержит галогенов - при возгорании не выделяет едких паров. Соответствует требованиям безопасности для электроустановок в помещениях класса IP40. Сертификация продукта соответствует нормам РФ для бытовых и коммерческих объектов. Не предназначен для открытого монтажа вне помещений или во взрывоопасных средах.

Преимущества

• Симметричная форма - одинаково удобен для всех направлений ответвления
• Простая сборка без инструментов - достаточно защелкнуть
• Антискользящая поверхность и точная посадка снижают риск смещения при нагрузках
• Белый цвет легко сочетается с большинством интерьеров
• Запатентованная система соединителей гарантирует надежное закрепление без люфта

Ограничения применения

• Не допускается использование в сырых помещениях (ванная, бассейн, подвал) - степень защиты IP40 не предусматривает защиту от воды
• Не подходит для высоких температур выше +40C или ниже −25C
• Не рекомендуется применять там, где возможны механические удары или давление на корпус
• Не совместим с другими сериями кабель-каналов, даже аналогичного размера - отличаются замки и посадочные места
• Крышка не съемная - невозможно доступ к кабелям без демонтажа всего элемента

Примеры использования

• Подключение розетки от основной трассы вдоль стены
• Переход кабеля от потолочного канала к вертикальному столбу
• Обход препятствия (например, радиатора или оконной рамы) с помощью T-соединения
• Формирование распределительной точки для нескольких светильников в офисном помещении

Практические советы

• Перед монтажом удалите защитную плёнку - её наличие затрудняет адгезию краски или клея, если требуется маскировка
• Проверьте соответствие глубины канала и тройника - не все производители соблюдают точные габариты 15×17 мм
• Если нужна более надёжная фиксация - используйте саморезы через перфорацию, особенно на длинных трассах
• Не перегружайте отвод: максимальное количество проводов - до 8–10 одножильных медных сечением до 1,5 мм2
• Для многократных модификаций трассы лучше заранее спроектировать расположение таких элементов - они не рассчитаны на частую переустановку
