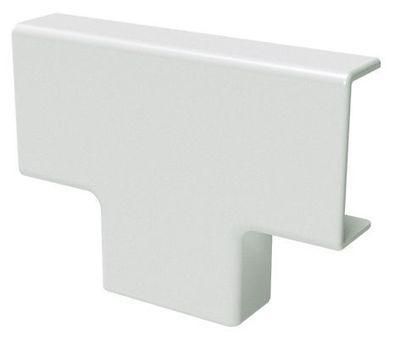

Тройник IM 50x20 (розница, 2 шт в пакете) - 00652R ДКС

Тройник IM 50x20 от DKC (ДКС) - элемент системы In-liner Classic для организации ответвления в мини-каналах сечением 50×20 мм. Простое, надёжное решение для скрытой прокладки кабеля в стенах, особенно там, где требуется изменить направление трассы или вывести провода на другую плоскость.

Назначение и область применения

Тройник IM 50x20 предназначен для создания ответвления в системе мини-каналов In-liner Classic. Он позволяет безопасно и аккуратно отвести кабельную трассу в сторону - например, к розетке, выключателю или распределительной коробке - без нарушения целостности основного канала. Подходит для внутренней скрытой проводки в жилых, офисных и общественных зданиях. Элемент используется исключительно внутри стен или за декоративными панелями, где доступ к нему после монтажа невозможен.

Технические характеристики

• Размер основного канала: 50 × 20 мм
• Количество ответвлений: одно (симметричное)
• Ширина ответвления: 50 мм
• Материал корпуса: ПВХ (поливинилхлорид), без галогенов
• Цвет: чисто-белый
• Конструкция: состоит из основания и крышки
• Способ установки крышки: встраивание - фиксируется в канале без внешних креплений
• Наличие монтажной перфорации: да - для крепления саморезами или дюбелями
• Заполнение: есть соединитель - обеспечивает герметичный переход между участками канала
• Защитная плёнка: наличие - предохраняет поверхность от царапин до монтажа
• Поверхность: необработана - не требует окраски или дополнительной отделки

Совместимость и монтаж

Тройник IM 50x20 совместим только с мини-каналами серии In-liner Classic того же сечения (50×20 мм). Установка выполняется следующим образом:

• Убедитесь, что основной канал уже смонтирован и закреплён.
• В месте ответвления сделайте прорезь в стене под размер тройника.
• Вставьте основание тройника в канал так, чтобы соединитель плотно прилегал к боковой стенке канала.
• Фиксируйте основание через перфорацию с помощью саморезов или дюбелей.
• Накройте крышкой - она встраивается в пазы и удерживается за счёт точного соответствия формы.
• После укладки кабеля закройте все элементы, проверьте герметичность соединителей.

Не используйте тройник в качестве самостоятельного крепёжного элемента - он рассчитан на работу только в составе готовой трассы.

Безопасность и стандарты

Материал ПВХ без галогенов снижает токсичность дыма при возгорании, что делает тройник подходящим для помещений с повышенными требованиями к пожарной безопасности. Соответствует нормам для скрытой электропроводки в сухих помещениях. Не имеет сертификата UL/CE - применяется в рамках российских нормативов на электромонтажные изделия.

Преимущества

• Симметричная форма - одинаково удобен для вертикального и горизонтального вывода
• Встроенная система соединителей - исключает щели и перемещение кабелей внутри
• Перфорация на основе - позволяет надёжно закрепить элемент даже в штукатурке
• Белый цвет - легко маскируется под обои, побелку или светлые панели
• Отсутствие галогенов - экологически безопаснее при возможном нагреве

Ограничения применения

• Не предназначается для открытой прокладки - не выдерживает механических ударов и воздействия УФ-лучей
• Не использовать во влажных помещениях (ванная, баня, подвал) - ПВХ не является водонепроницаемым решением
• Не совместим с другими сериями каналов (например, In-liner Pro или стандартными пластиковыми коробами)
• Не допускается использование с кабелями большего сечения, чем предусмотрено для канала 50×20 мм
• Не рекомендован для частого демонтажа - крышка не рассчитана на многократное открывание

Примеры использования

• Отвод кабеля от основной трассы к выключателю в спальне
• Спуск проводов от потолочного люстрового канала к настенной розетке
• Обход препятствия (балка, труба) в стене с сохранением эстетики
• Подключение нескольких устройств от одной линии в офисной зоне

Практические советы

• Перед монтажом удалите защитную плёнку - её нельзя оставлять на поверхности, она может деформироваться при температурных колебаниях
• Проверяйте посадочный диаметр канала: тройник точно подходит только к 50×20 мм, другие размеры не совпадут
• При работе с гипсокартоном используйте дюбели-бабочки - они лучше удерживают тройник в пористом материале
• Не затягивайте саморезы слишком сильно - можно растрескать ПВХ-основание
• Если нужен двойной выход - используйте два тройника последовательно, а не пытайтесь модифицировать один
• Тройник IM 50x20 от DKC - часть комплектной системы; заменять его аналогами других брендов не рекомендуется - риск нарушения герметичности и прочности
