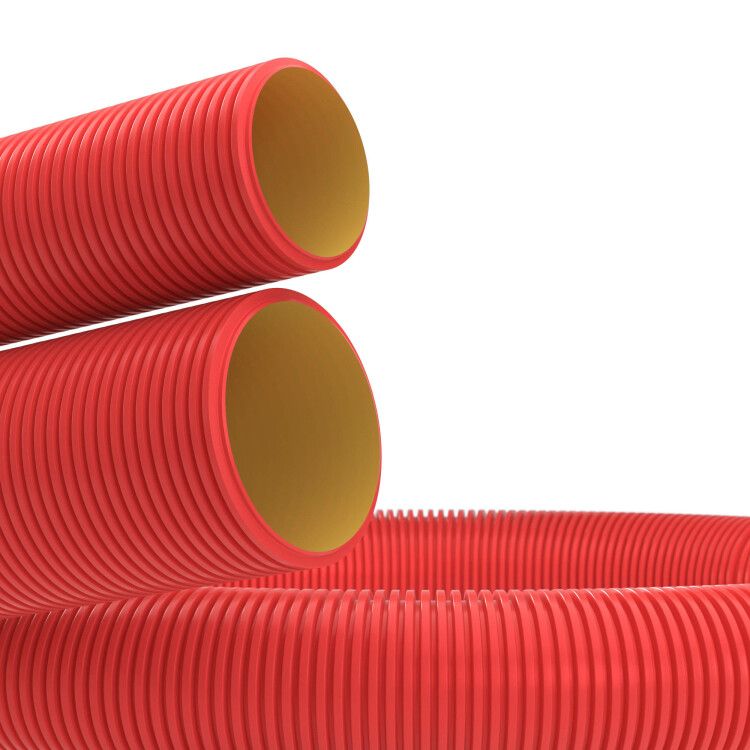

Труба гофрированная двустенная ПНД гибкая d140мм с протяжкой муфтой для кабельной канализации SN6 450Н красн. (уп.50м) DKC 121914 ДКС 121914N

Труба двустенная гибкая ПНД для кабельной канализации 140мм с протяжкой, с муфтой, SN6, бухта 50м, красный от DKC (ДКС) - это прочная, гибкая двухслойная система для прокладки кабелей в земле или бетоне. Артикул 121914 обеспечивает надежную защиту проводов от механических нагрузок и агрессивной среды благодаря высокой жесткости и герметичности.

Назначение и область применения

Труба двустенная гибкая ПНД для кабельной канализации 140мм с протяжкой, с муфтой, SN6, бухта 50м, красный предназначена для прокладки силовых и слаботочных кабелей в условиях повышенной опасности механических повреждений. Применяется при устройстве кабельных трасс в грунте, при монолитном бетонировании, в ливневых системах и других закрытых инженерных сетях. Подходит для кабелей низкого и высокого напряжения.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к химическим веществам, коррозии и старению
• Наружный диаметр: 140 мм
• Внутренний проход: гладкий, без шероховатостей - облегчает протяжку кабеля
• Внешняя форма: ребристая (гофр), внутренняя - гладкая
• Цвет: наружная стенка - красная, внутренняя - желтая (визуальное отличие слоев)
• Длина бухты: 50 метров - удобна для транспортировки и быстрой раскатки
• Кольцевая жесткость: SN6 - соответствует требованиям для глубокой закладки в грунт
• Минимальный радиус изгиба: 1120 мм (8 диаметров) - позволяет прокладывать трассы с плавными поворотами
• Рабочий температурный диапазон: от -55 C до +90 C - сохраняет эластичность даже в суровый мороз
• Степень защиты: IP44 / IP55 / IP67 - защищена от попадания инструментов, пыли, струй воды и временного погружения
• Протяжка: встроенная нейлоновая веревка - ускоряет монтаж кабелей
• Комплектация: одна соединительная муфта на бухту - для герметичного стыка участков

Совместимость и монтаж

Труба двустенная гибкая ПНД для кабельной канализации 140мм с протяжкой, с муфтой, SN6, бухта 50м, красный совместима с другими элементами системы Octopus от DKC. Соединение выполняется с помощью входящей в комплект муфты - она обеспечивает плотное, водонепроницаемое соединение без дополнительных материалов.

Установка возможна только в скрытом исполнении: в земле, внутри фундамента, под плитами перекрытия или в бетонных каналах. Недопустим открытый монтаж на поверхностях - труба не рассчитана на постоянное UV-воздействие и внешние удары.

Безопасность и стандарты

Изделие соответствует ГОСТ 14254-96 по классам защиты IP44, IP55 и IP67. Материал ПНД не выделяет токсичных веществ при нагреве и не поддерживает горение. Произведено в соответствии с рекомендованными нормами для кабельных систем.

Преимущества

• Высокая кольцевая жесткость SN6 - выдерживает давление грунта и дорожных нагрузок
• Эластичность при низких температурах - не растрескивается зимой
• Встроенная протяжка - экономит время при прокладке кабелей
• Гладкая внутренняя поверхность - снижает трение при затяжке
• Двухслойная конструкция - внешний слой противостоит механическому воздействию, внутренний - предотвращает запутывание кабеля
• Красный цвет - легко различим при рытье траншей, снижает риск случайного повреждения

Ограничения применения

• Не применяется для открытой прокладки - материал не устойчив к длительному УФ-облучению
• Запрещено использование в местах с постоянным контактом с острыми камнями или металлом - возможно повреждение ребер
• Не предназначен для транспортировки жидкостей или газов - только для кабельной защиты
• Максимальная температура монтажа - +90 C; при более высоких значениях возможна деформация
• Не следует использовать в качестве несущего элемента - не рассчитана на вес оборудования

Примеры использования

• Прокладка кабелей питания для промышленных станков в цехах с бетонным полом
• Подземные трассы для силового кабеля между зданиями на предприятии
• Ливневая канализация с одновременной прокладкой сигнальных кабелей
• Кабельные переходы через дороги и площадки с тяжелой техникой
• Аварийные и резервные линии связи в городской инфраструктуре

Практические советы

• Перед монтажом проверьте целостность протяжки - если порвана, замените её перед затяжкой кабеля
• При соединении используйте только муфту из комплекта - другие соединители могут нарушить герметичность
• При работе при температуре ниже -25 C прогрейте трубу до комнатной - это повысит ее пластичность
• При прокладке в грунте с каменистым основанием уложите песчаную подушку - защитит ребра от пробоя
• Учитывайте посадочный диаметр 140 мм - выбирайте кабели с суммарным наружным диаметром не более 110–120 мм для свободной протяжки
• Храните бухты в сухом месте, избегая длительного прямого солнечного света - даже при наличии UV-стабилизаторов срок службы снизится
