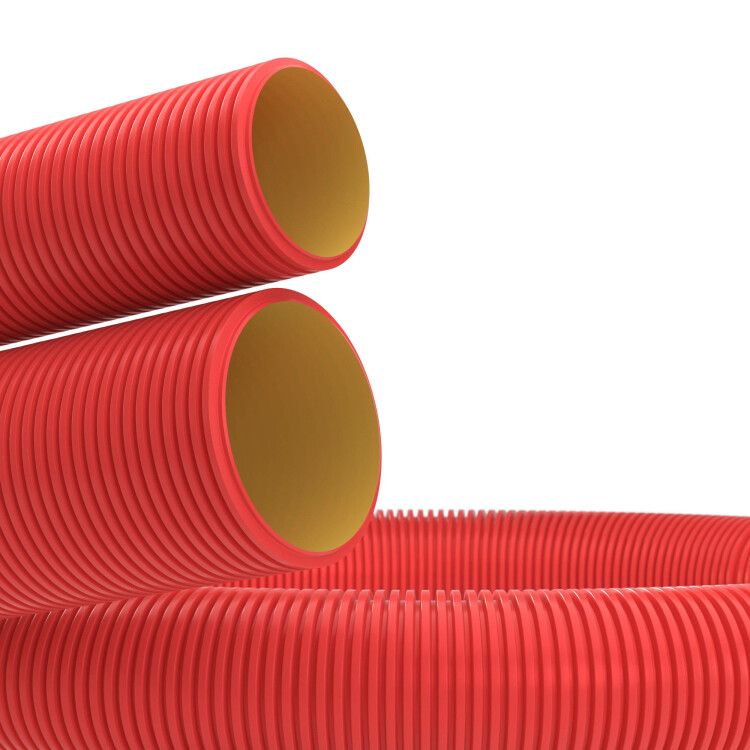

Труба гофрированная двустенная ПНД гибкая d75мм с протяжкой муфтой для кабельной канализации SN10 450Н красн. (уп.72м) DKC 12197572 ДКС

Труба двустенная гибкая ПНД для кабельной канализации 75мм с протяжкой, бухта 72м, красный, SN10, 450Н/490Н, DKC - это эластичная двухслойная труба из полиэтилена низкого давления, предназначенная для прокладки кабелей в земле или бетоне. Бренд DKC обеспечивает надежную защиту проводов за счет высокой жесткости, наличия готовой протяжки и устойчивости к экстремальным температурам. Каждая бухта длиной 72 метра уже оснащена соединительной муфтой.

Назначение и область применения

Труба двустенная гибкая ПНД для кабельной канализации 75мм с протяжкой, бухта 72м, красный, SN10, 450Н/490Н, DKC используется для защиты силовых и слаботочных кабелей от механических нагрузок, влаги, химических веществ и перепадов температур. Применяется исключительно в скрытых системах: при закладке в грунт, под дорогами, в фундаментах, плитах перекрытия и других монолитных конструкциях. Подходит для прокладки кабелей низкого и высокого напряжения на объектах энергетики, ЖКХ, промышленности и транспорта.

Технические характеристики

• Наружный диаметр: 75 мм
• Внутренний диаметр: 62,5 мм - позволяет легко протянуть кабели сечением до 50–70 мм2
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, щелочам, кислотам и солям
• Строение: двустенная - ребристая наружная стенка для прочности, гладкая внутренняя для легкой протяжки
• Цвет: красная наружная оболочка, желтая внутренняя - визуальное отличие слоев, удобство при проверке
• Длина бухты: 72 м - снижает количество стыков при длинных трассах
• Кольцевая жесткость: SN10 (450 Н/490 Н) - выдерживает значительные вертикальные нагрузки от грунта и дорожного покрытия
• Минимальный радиус изгиба: 8×диаметр = 600 мм - можно прокладывать с минимальными усилиями даже в ограниченном пространстве
• Температура монтажа: от -25C до +90C
• Температура эксплуатации: от -55C до +90C - работает в суровых климатических условиях
• Защита: IP44 (защита от брызг), IP55 (пылевлагозащищенная), IP67 (временное погружение в воду) - соответствует ГОСТ 14254-96
• Прозрачность: да - позволяет визуально контролировать состояние протяжки и кабеля внутри
• Покрытие: необработанное - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Труба двустенная гибкая ПНД для кабельной канализации 75мм с протяжкой, бухта 72м, красный, SN10, 450Н/490Н, DKC совместима с любыми типами кабелей, включая силовые, контрольные и оптоволоконные. Для соединения участков используйте входящую в комплект соединительную муфту - она герметично стыкует трубы без необходимости дополнительных элементов. Монтаж возможен только в скрытых конструкциях: в земле, бетоне, штробах. Не применяйте для открытой прокладки - материал не рассчитан на UV-излучение и длительное воздействие солнца. Протяжка выполнена из нейлона - ее можно использовать многократно, но не стоит нагружать сверх нормы при затяжке тяжелых пучков кабелей.

Безопасность и стандарты

Труба двустенная гибкая ПНД для кабельной канализации 75мм с протяжкой, бухта 72м, красный, SN10, 450Н/490Н, DKC соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Произведена из пищевого класса ПНД - безопасна для контакта с почвой и бетоном. Не содержит токсичных добавок, не выделяет вредных веществ при эксплуатации. Соответствует требованиям безопасности для кабельных сетей в соответствии с ПУЭ и СП 31-110-2003.

Преимущества

• Высокая кольцевая жесткость SN10 - выдерживает давление грунта и автомобильных нагрузок
• Готовая нейлоновая протяжка - экономит время при прокладке кабелей, не нужна дополнительная подготовка
• Эластичность при низких температурах - не трескается при монтаже зимой при -25C
• Длинная бухта 72 м - минимизирует стыки, снижает риск утечек и попадания влаги
• Двухслойная конструкция - внешняя гофра против давления, внутренняя гладкая - для свободного движения кабеля
• Прозрачная внутренняя стенка - позволяет контролировать целостность протяжки и положение кабеля
• Комплектация муфтой - сразу готов к сборке, не требуется докупать фитинги

Ограничения применения

• Не предназначена для открытой прокладки - ПНД разрушается под действием ультрафиолета
• Запрещено применение в местах постоянного прямого контакта с открытым пламенем или расплавленным металлом
• Не рекомендовано использование в качестве самонесущего элемента - должна быть закреплена в канале или земле
• Не следует применять в системах с частыми гидроударами или резкими изменениями давления
• Внутренний диаметр 62,5 мм ограничивает максимальное число и сечение кабелей - перед монтажом проверьте заполнение

Примеры использования

• Прокладка кабелей питания от трансформаторной подстанции к распределительному щиту в городской застройке
• Защита силового кабеля при проходе через автодорогу или железную дорогу
• Укладка кабелей связи и управления в фундаменте многоэтажного здания
• Прокладка кабелей в промышленных цехах с агрессивной средой (цеха химической промышленности, водоочистки)
• Обустройство кабельных переходов в парках, на территориях АЭС, тепловых станций

Практические советы

• Перед монтажом проверьте, что внутренняя протяжка не перегнута и не спутана - она должна свободно двигаться
• При использовании нескольких бухт - всегда соединяйте трубы с помощью муфты, которая идет в комплекте; не заменяйте её самодельными решениями
• Учитывайте посадочный диаметр 75 мм - выбирайте крепления, колодцы и камеры с учетом этого размера
• При прокладке в холодную погоду - не растягивайте трубу резко, чтобы не вызвать микротрещины
• Для кабелей большого диаметра - предварительно просчитайте суммарное сечение: не более 40% от внутреннего объема трубы
• После окончания работ - временно закрывайте торцы трубы, чтобы не попала грязь и вода
