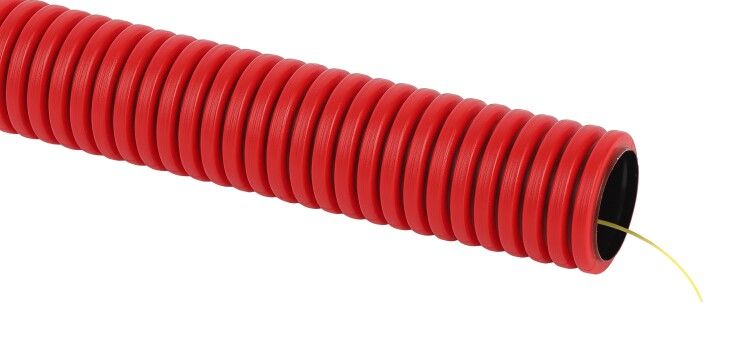

Труба гофрированная двустенная ПНД (красная) d 63мм с зонд. 50м (3) | Б0048279 ЭРА

Труба гофрированная двустенная полиэтиленовая низкого давления (красная) диаметр 63 мм с зондом 50 м от ЭРА предназначена для защиты кабельных трасс в скрытых системах монтажа. Благодаря эластичной двустенной конструкции и встроенному зонду, она упрощает прокладку проводов в бетоне или грунте, сохраняя прочность и долговечность.

Назначение и область применения

Труба гофрированная двустенная полиэтиленовая низкого давления (красная) диаметр 63 мм с зондом 50 м применяется для защиты силовых и слаботочных кабелей от механических нагрузок, влаги, химических веществ и перепадов температур. Подходит исключительно для скрытой прокладки: в грунте, внутри бетонных конструкций, фундаментов, плит перекрытий и каналов. Не предназначен для открытой установки на поверхности или в воздухе.

Технические характеристики

• Тип: гофрированная двустенная труба
• Наружный диаметр: 63 мм
• Внутренний диаметр: 50,2 мм - позволяет легко протянуть кабели до 4–6 штук в зависимости от сечения
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, УФ-лучам и большинству химикатов
• Длина: 50 метров в одной бухте
• Цвет: красный - стандартизирован для визуального отличия от других коммуникаций
• Форма: ребристая - обеспечивает гибкость и сопротивление внешним деформациям
• Исполнение: эластичное - сохраняет форму и гибкость при температурах ниже 0C
• Зонд: да - нейлоновый трос (протяжка) проходит через всю длину трубы для облегчения затяжки кабеля
• Защитное покрытие: необработанное - без антикоррозийных или противогрибковых составов

Совместимость и монтаж

Труба гофрированная двустенная полиэтиленовая низкого давления (красная) диаметр 63 мм с зондом 50 м совместима с любыми типами кабелей: силовые (ВВГ, NYM), слаботочные (CAT6, коаксиальные), а также оптоволокном. Монтаж выполняется путём протяжки кабеля через внутреннюю полость с помощью встроенного зонда. Для соединения участков используется входящая в комплект соединительная муфта - её необходимо применять при стыковке двух бухт. Прокладка возможна только в подготовленных каналах, штробах или опалубках - изгиб радиусом не менее 10×D (630 мм).

Безопасность и стандарты

Труба соответствует требованиям к материалам для скрытой прокладки в строительстве. Полиэтилен низкого давления не выделяет токсичных веществ при нормальных условиях эксплуатации. Однако не имеет сертификата пожаробезопасности (не горючесть не проверялась), поэтому не допускается использование в местах с повышенными требованиями к огнестойкости (например, в лифтовых шахтах или эвакуационных коридорах).

Преимущества

• Высокая кольцевая жесткость - выдерживает давление грунта и бетона без сплющивания
• Гладкая внутренняя стенка - снижает трение при протяжке кабеля, предотвращает повреждение изоляции
• Встроенный зонд - экономит время и усилия при монтаже, особенно в длинных трассах
• Устойчивость к низким температурам - не становится хрупкой зимой, что важно для подземной прокладки
• Легкий вес - упрощает транспортировку и работу с бухтами

Ограничения применения

• Не использовать на открытом воздухе - отсутствие UV-защиты приведёт к быстрому старению материала
• Не подходят для прокладки в помещениях с постоянным доступом людей - не имеет декоративного исполнения
• Не рекомендовано применение там, где требуется герметизация (нет уплотнителей, не предназначена для водонепроницаемых систем)
• Не допускается механическое растяжение или перегиб сверх минимального радиуса изгиба
• Не следует использовать в качестве несущего элемента - труба защищает кабель, но сама не воспринимает нагрузки на растяжение

Примеры использования

• Прокладка силового кабеля от распределительного щита к подвалу здания через бетонную плиту
• Монтаж кабелей связи между этажами в многоквартирном доме - внутри колонн или шахт
• Подключение освещения во дворе - прокладка в траншее под дорожным покрытием
• Установка кабелей управления на промышленных объектах - в основании оборудования, замоноличенных в фундамент

Практические советы

• Перед прокладкой проверьте целостность зонда - он должен свободно двигаться по всей длине трубы
• При использовании нескольких бухт - всегда используйте комплектную муфту; не заменяйте её самодельными соединениями
• Учитывайте посадочный диаметр 63 мм - выбирайте кабели с суммарным наружным диаметром не более 50 мм для комфортной протяжки
• При работе в холодную погоду - согрейте трубу перед изгибом, чтобы избежать микротрещин
• Храните бухты в сухом месте, избегая длительного контакта с острыми предметами - повреждённая гофра теряет защитные свойства
