Труба гофрированная ПНД ELASTA 50 мм с протяжкой, 15 м IEK (ИЭК) CTG20-50-K04-015

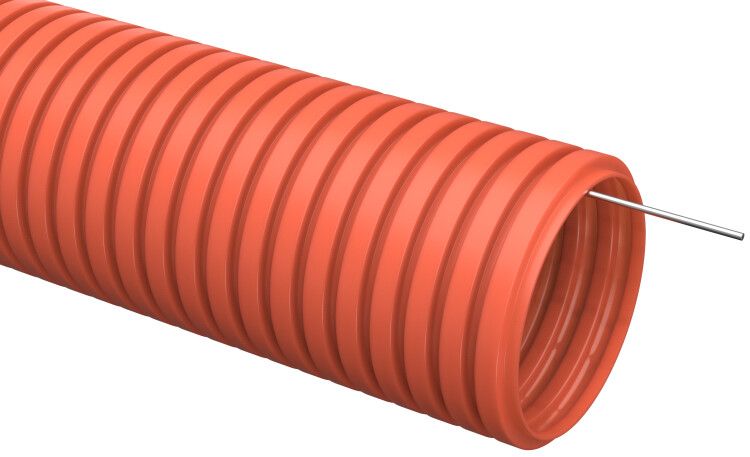

Труба гофрированная полиэтилен низкого давления (ПНД) d50мм с протяжкой/зондом оранжевая (15м) от IEK (ИЭК) - гибкий защитный канал для прокладки кабелей в стенах, полу и потолках. Артикул ctg20-50-k04-015 подходит для скрытых электромонтажных работ в негорючих конструкциях.

Назначение и область применения

Труба гофрированная полиэтилен низкого давления (ПНД) d50мм с протяжкой/зондом оранжевая (15м) используется для защиты электрических проводов и кабелей при скрытой прокладке. Подходит для прокладки силовых, слаботочных и информационных коммуникаций. Применяется исключительно внутри негорючих конструкций: в штробах стен, заливной стяжке пола, пустотах перекрытий и потолочных конструкциях. Не допускается открытая прокладка на поверхности из-за способности распространять горение.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к влаге, химически инертен
• Наружный диаметр: 50 мм - позволяет пропускать до 8–10 кабелей сечением до 10 мм2 каждый
• Длина бухты: 15 метров - удобна для монтажа в одном участке без стыков
• Температурный режим эксплуатации: от –40 C до +90 C - работает в холодных помещениях и рядом с нагревательными элементами
• Степень защиты IP40 - предохраняет от контакта с предметами более 1 мм, но не от воды
• Прочность при сжатии: 320 Н - выдерживает нагрузку от бетонной стяжки и легких конструкций
• Цвет: оранжевый - стандартизирован для визуального отличия от других труб
• Срок службы: 25 лет - при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Труба гофрированная полиэтилен низкого давления (ПНД) d50мм с протяжкой/зондом оранжевая (15м) оснащена внутренней протяжкой - стальной или пластиковой лентой, которая помогает затянуть кабель через всю длину трубы. Монтаж выполняется после подготовки штробы или формы в стяжке. Кабели заводятся в трубу с помощью протяжки, затем фиксируются в распределительных коробках. Для соединения с другими элементами системы используются соответствующие муфты и переходники IEK (ИЭК) серии ELASTA. Диаметр 50 мм требует наличия достаточного пространства в конструкции - проверьте глубину штробы перед закупкой.

Безопасность и стандарты

• Содержит галогены - при горении выделяет токсичные вещества, поэтому запрещено применение в местах массового скопления людей без дополнительной защиты
• Распространяет горение - не является самозагасающим материалом; не применяется в зонах с высокими требованиями к пожарной безопасности
• Не соответствует нормам для открытой прокладки в жилых и общественных зданиях согласно ПУЭ и СП 7.13130

Преимущества

• Высокая гибкость - легко формируется в поворотах и изгибах без специальных инструментов
• Защита от механических повреждений - выдерживает давление бетонной стяжки и уплотнённого раствора
• Протяжка в комплекте - экономит время при прокладке кабелей, особенно в длинных трассах
• Устойчивость к влаге и коррозии - не ржавеет, не разрушается при контакте с цементным раствором
• Легко режется обычным ножом - не требует дорогостоящего оборудования

Ограничения применения

• Запрещена открытая прокладка - из-за горючести не может использоваться на виду, например, в коробах или на потолке без облицовки
• Не подходит для помещений с повышенными требованиями к пожарной безопасности - детские учреждения, больницы, эвакуационные пути
• Не рекомендуется для прокладки в условиях постоянного воздействия прямого солнечного света - ПНД со временем теряет прочность под УФ-лучами
• Не предназначен для наружной установки - даже при наличии IP40, материал не рассчитан на атмосферные осадки и температурные колебания вне зданий

Примеры использования

• Прокладка кабелей питания для розеток и освещения в бетонной стяжке пола
• Скрытая прокладка сетевых кабелей (Cat6) между этажами через пустоты перекрытий
• Монтаж сигнализации и видеонаблюдения в штробах стен в офисах и квартирах
• Подводка кабелей к щиткам в многоквартирных домах с монолитными перекрытиями

Практические советы

• Перед монтажом проверьте, что штроба шире и глубже внешнего диаметра трубы - минимум на 10–15 мм с каждой стороны
• Не перегибайте трубу радиусом менее 150 мм - это снижает её прочность и может повредить протяжку
• При прокладке нескольких труб рядом - оставляйте зазор 20–30 мм между ними для лучшего теплоотведения
• Используйте пробки и заглушки на концах трубы - предотвращают попадание строительного мусора
• Артикул ctg20-50-k04-015 совместим с фитингами серии ELASTA от IEK (ИЭК) - выбирайте один бренд для всей системы
• Для труднодоступных участков используйте протяжку как направляющую - она вытягивается после укладки кабеля
