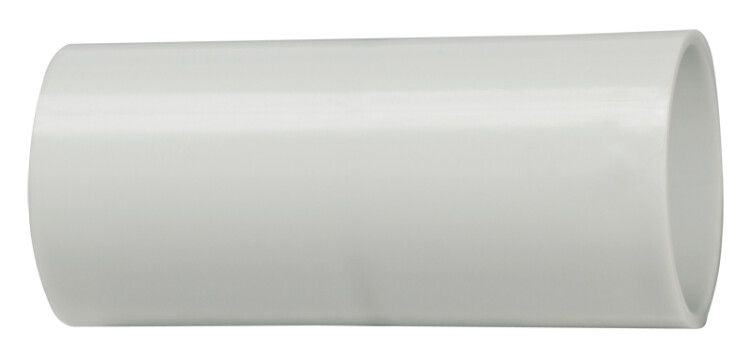

Муфта соединительная для жестких труб d50 GIG-50 ELASTA IEK CTA10MP-GIG50-K41-010

Муфта труба-труба серая GI50G, GIG-50 от IEK - надежный элемент для прямолинейного соединения труб из ПВХ одного диаметра, особенно удобна при монтаже в сухих помещениях благодаря встроенному ограничителю и долговечному материалу.

Назначение и область применения

Муфта труба-труба серая GI50G, GIG-50 используется для соединения двух участков жестких гладких или гофрированных труб из ПВХ одинакового диаметра - 50 мм. Подходит для прокладки кабельных трасс внутри зданий: офисах, складах, производственных цехах, где нет воздействия воды, агрессивных сред или высокой температуры. Применяется в системах электромонтажа, автоматизации и слаботочных сетях.

Технические характеристики

• Диаметр: 50 мм - соответствует стандартным трубам ПВХ этого размера;
• Материал: поливинилхлорид (ПВХ) - устойчив к коррозии, химически инертен, не проводит ток;
• Исполнение: вставной - трубы вводятся внутрь муфты с обоих концов;
• Наличие ограничителя: да - предотвращает перепрохождение трубы, обеспечивает точную посадку и фиксацию на нужной глубине;
• Цвет: серый - совместим с другими элементами серии ELASTA от IEK;
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды;
• Срок службы: 25 лет - при условии соблюдения условий эксплуатации;
• Производство: Россия - соответствие требованиям ГОСТ и техрегламентов ЕАЭС.

Совместимость и монтаж

Муфта GIG-50 совместима с любыми трубами ПВХ диаметром 50 мм - как гладкими, так и гофрированными. Монтаж прост: труба вводится в каждый конец муфты до упора в ограничитель. Установка не требует клея, сварки или инструментов - достаточно усилия рук. Для герметичности в условиях повышенной влажности рекомендуется использовать дополнительные уплотнители, хотя сама муфта не рассчитана на работу во влажной среде.

Безопасность и стандарты

Муфта серая GI50G, GIG-50 соответствует требованиям безопасности для электромонтажных систем в сухих помещениях. Сертифицирована в рамках системы качества IEK (ИЭК) и соответствует нормам для кабельных каналов класса IP40. Не содержит галогенов, что снижает выделение токсичных веществ при нагреве.

Преимущества

• Встроенный ограничитель исключает риск перегрузки трубы и гарантирует равномерное распределение нагрузки;
• ПВХ-материал устойчив к механическим повреждениям и не деформируется при правильном монтаже;
• Серый цвет легко сочетается с другими компонентами серии ELASTA, упрощает визуальный контроль трассы;
• Не требует специального оборудования для установки - экономит время и трудозатраты;
• Долгий срок службы - 25 лет - снижает необходимость замены и обслуживания.

Ограничения применения

• Не применяется во влажных, сырых или подземных помещениях - степень защиты IP40 не обеспечивает защиту от воды;
• Не предназначен для работы при температурах выше +40 C - возможна потеря прочности материала;
• Не подходит для соединения труб разного диаметра - только 50 мм на 50 мм;
• Не используется в системах с высоким давлением - только для кабельных трасс, не для жидкостей или газов.

Примеры использования

• Соединение участков труб ПВХ в шахте кабельной канализации в офисном здании;
• Переход между гладкой и гофрированной трубой в панели управления станка;
• Участок трассы в технологическом корпусе, где требуется быстрый доступ к кабелям;
• Замена поврежденного участка кабельного канала без демонтажа всей системы.

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 50 мм; слишком толстые стенки могут не войти в муфту;
• При использовании гофрированных труб убедитесь, что ребра не препятствуют входу - можно немного смягчить гофру перед введением;
• Не используйте силовые методы (молоток, плоскогубцы) - это может повредить ограничитель или вызвать трещины в ПВХ;
• Для длительных трасс с несколькими соединениями рекомендуется заранее разметить места ввода труб - это ускоряет сборку и минимизирует ошибки;
• Муфта GI50G, GIG-50 от IEK хорошо сочетается с другими изделиями серии ELASTA - выбирайте всю систему из одной линейки для совместимости и эстетики.
