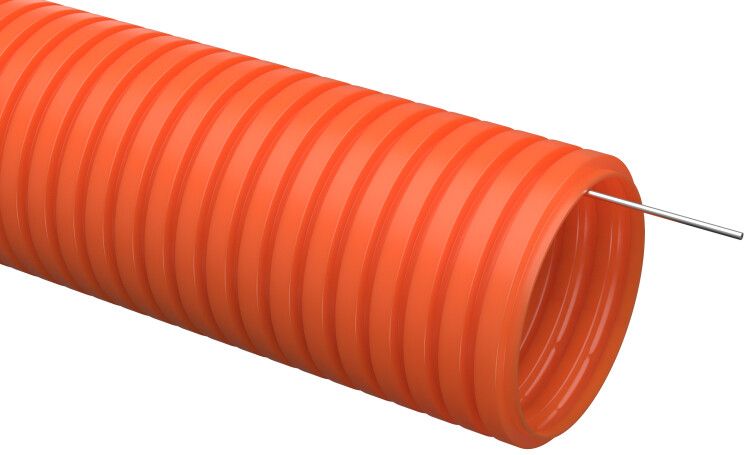

Труба гофрированная ПНД d=50мм с зондом оранжевая тяжелая (15м) IEK - CTG21-50-K09-015

Труба гофрированная полиэтилен низкого давления (ПНД) d50мм с протяжкой (зондом) тяжелая оранжевая (15м) от IEK (ИЭК) - это прочная и гибкая защитная оболочка для проводов и кабелей, предназначенная для скрытой прокладки внутри бетона, штроб и стяжек. Артикул ctg21-50-k09-015 относится к серии ELASTA и обеспечивает надежную механическую защиту при монтаже в монолитных конструкциях.

Назначение и область применения

Труба гофрированная полиэтилен низкого давления (ПНД) d50мм с протяжкой (зондом) тяжелая оранжевая (15м) используется для прокладки электрических кабелей в условиях, где требуется высокая устойчивость к внешним нагрузкам. Подходит для:

• скрытой прокладки в бетонных перекрытиях, стенах и полу;
• монтажа в штробы и стяжки из негорючих материалов;
• строительства и реконструкции жилых, офисных и промышленных объектов;
• защиты силовых, слаботочных и информационных линий.

Не применяется для открытой прокладки на поверхности или в местах с риском механического повреждения вне бетона.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к химическим воздействиям, влаге и коррозии.
• Наружный диаметр: 50 мм - позволяет пропускать до 8–10 кабелей сечением до 10 мм2 каждый.
• Длина: 15 метров - оптимальна для одного участка прокладки без стыков.
• Прочность при сжатии: 750 Н - выдерживает давление при заливке бетона и уплотнении.
• Температурный диапазон: от –40 C до +90 C - работает в холодных и нагреваемых средах.
• Степень защиты IP40: предохраняет от контакта с предметами более 1 мм, но не от воды - не предназначена для влажных помещений без дополнительной герметизации.
• Цвет: оранжевый - стандартизирован для визуального отличия от других труб и систем.
• Срок службы: 25 лет - при правильной установке и отсутствии физического повреждения.
• Состав: безгалогенный - при возгорании не выделяет токсичных газов.
• Пожаробезопасность: распространяет горение - не самозагасающая; требует соблюдения норм противопожарной безопасности.

Совместимость и монтаж

Труба гофрированная полиэтилен низкого давления (ПНД) d50мм с протяжкой (зондом) тяжелая оранжевая (15м) оснащена внутренней протяжкой (зондом) - стальной или пластиковой нитью, которая упрощает затяжку кабелей после монтажа трубы.

• Установка выполняется до заливки бетона - труба закладывается в опалубку, затем заполняется раствором.
• Диаметр 50 мм совместим со стандартными клеммниками, переходниками и муфтами IEK серии ELASTA.
• Загибать можно радиусом не менее 250 мм - изгиб без деформации стенок.
• Протяжка не рассчитана на тягу свыше 100 Н - не используйте её для тяжелых многожильных кабелей массой более 1,5 кг/м.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ Р 50571.5.52 и МЭК 61386-2-1 для электромонтажных труб. Отсутствие галогенов снижает опасность при пожаре, однако материал не является негорючим - согласно пожаробезопасности, она распространяет горение. Применяется только в рамках проектов с учетом требований ПУЭ и СП 31-110.

Преимущества

• Высокая ударопрочность и сопротивление сжатию (750 Н) позволяют использовать трубу даже при глубокой заливке бетона.
• Гибкость и наличие протяжки ускоряют монтаж и минимизируют потери кабеля при затяжке.
• Устойчивость к температурным колебаниям (-40…+90 C) делает её пригодной для всех климатических зон России.
• Оранжевый цвет упрощает идентификацию в комплексе инженерных сетей.
• 25-летний срок службы - экономически выгодно при капитальном ремонте и новостройках.

Ограничения применения

• Не допускается использование в местах с постоянным контактом с водой - IP40 не обеспечивает гидроизоляцию.
• Не подходит для открытой прокладки на фасадах, в воздухе или на поверхностях с риском механического повреждения.
• Не следует применять в помещениях с повышенной пожарной опасностью без дополнительного огнестойкого покрытия - материал горюч.
• Протяжка не заменяет трос - не используйте для тяги кабелей с большим весом или жесткостью.
• Не рекомендуется для прокладки в грунте или подземных каналах - отсутствует защита от почвенной коррозии и давления грунта.

Примеры использования

• Прокладка силового кабеля ВВГнг-LS 3×10 через плиту перекрытия в многоэтажном доме.
• Защита слаботочных кабелей (CAT6, HDMI) в стяжке пола офисного центра.
• Монтаж кабельных трасс в монолитных стенах при строительстве больницы или школы.
• Обустройство электропроводки в подвале с последующей заливкой бетонной стяжки.

Практические советы

• Перед заливкой бетона проверьте целостность протяжки - если она порвана, замените трубу.
• При использовании нескольких труб рядом - оставляйте расстояние между ними не менее 5 см для равномерного распределения нагрузки.
• Для удобства затяжки кабеля - смажьте внутреннюю поверхность трубы мыльным раствором.
• Не перегибайте трубу резко - минимальный радиус изгиба 250 мм сохраняет форму и прочность.
• Артикул ctg21-50-k09-015 от IEK (ИЭК) лучше всего сочетается с фитингами серии ELASTA - они обеспечивают плотное соединение и долговечность системы.
