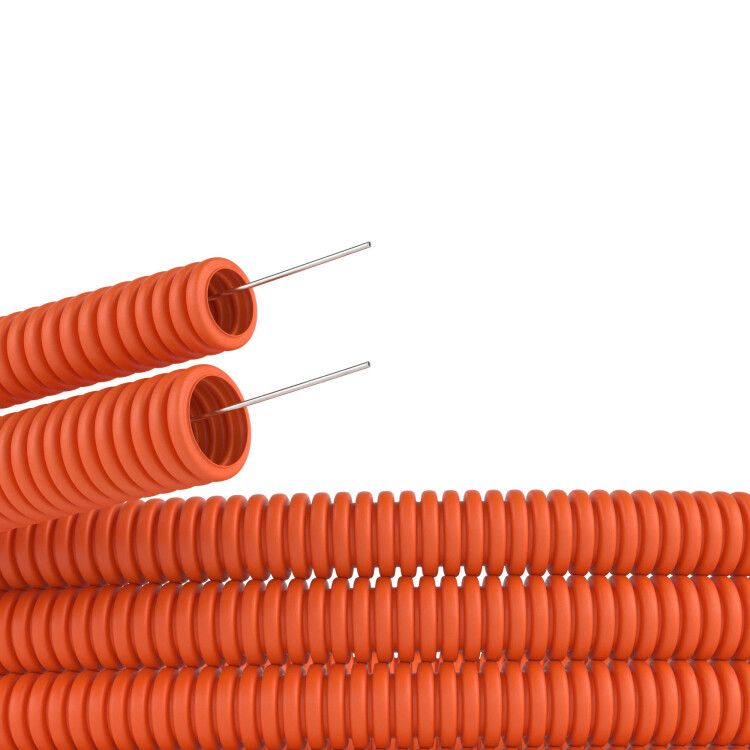

Труба гофрированная ПНД гибкая легкая d50мм с протяжкой оранж. (уп.15м) DKC 71950 ДКС

Труба гофрированная полимерная низкоплотная д50мм, легкая, с протяжкой, 15м, оранжевая от DKC (ДКС) - это гибкий защитный канал из полиэтилена низкой плотности для скрытой прокладки кабелей и проводов в бетоне, штробах и стяжках. Артикул 71950 обеспечивает надежную изоляцию от механических повреждений и внешних воздействий при работе в сложных условиях.

Назначение и область применения

Труба гофрированная полимерная низкоплотная д50мм, легкая, с протяжкой, 15м, оранжевая предназначена для защиты электрических, телефонных, компьютерных и телевизионных кабелей при скрытой прокладке внутри строительных конструкций. Подходит для монтажа в монолитном бетоне, штробах стен, стяжках полов из несгораемых материалов. Используется в жилых, офисных и промышленных зданиях для прокладки силовых и слаботочных сетей.

Технические характеристики

• Наружный диаметр: 48,5 мм
• Внутренний диаметр: 38,9 мм
• Номинальный диаметр: 50 мм
• Длина бухты: 15 метров
• Материал: полиэтилен низкой плотности (ПНД)
• Цвет: оранжевый (RAL 2004)
• Температура эксплуатации: от –40 C до +90 C
• Статический радиус изгиба: 150 мм (минимум 3 диаметра)
• Степень защиты: IP55 - защита от пыли и струй воды
• Прочность на сжатие: 125 Н
• Прочность на разрыв: 200 Н
• Ударопрочность: уровень 2
• Маслостойкость: да
• Стойкость к УФ-излучению: есть
• Продольные прорези: да - обеспечивают быстрый доступ к кабелю
• Протяжка: наличие - позволяет легко затянуть кабели внутрь
• Не содержит галогенов - снижает выделение токсичных веществ при нагреве
• Распространяет горение - материал горюч, требует соблюдения норм противопожарной безопасности

Совместимость и монтаж

Труба гофрированная полимерная низкоплотная д50мм, легкая, с протяжкой, 15м, оранжевая совместима со всеми типами изолированных проводов и кабелей, используемых в электроустановках до 1000 В. Протяжка уже установлена - её можно использовать для затяжки кабеля через всю длину трубы. Для монтажа в бетоне рекомендуется фиксировать трубу хомутами или скобами каждые 1–1,5 м. Продольные прорези позволяют раскрыть трубу без резки - удобно при замене кабеля или проверке трассы. Не допускается использование в местах с риском открытого пламени или длительного контакта с растворителем.

Безопасность и стандарты

Изделие соответствует ТУ 3491-011-47022248-2003. Степень защиты IP55 гарантирует работу в помещениях с повышенной влажностью и пылью. Материал не содержит галогенов - безопаснее при возможном перегреве. Однако труба распространяет горение - не применяйте в системах с требованиями к негорючести (например, в лифтовых shafts или тамбурах по СП 7.13130). Для пожарной безопасности требуется дополнительная защита в соответствии с нормами проектирования.

Преимущества

• Высокая гибкость - легко формируется вокруг препятствий без специальных инструментов
• Легкий вес - удобна для транспортировки и работы на высоте
• Протяжка в комплекте - экономит время при прокладке кабелей
• Широкий температурный диапазон - работает даже в холодных подвалах и жарких технических помещениях
• Устойчивость к маслу и химическим средам - подходит для промзоны и автосервисов
• Защита от УФ - сохраняет целостность при частичном открытом расположении

Ограничения применения

• Не используется в открытых участках с постоянным прямым солнечным светом - хотя устойчива к УФ, долгосрочное воздействие снижает срок службы
• Не подходит для прокладки в канализационных коллекторах или местах с агрессивными жидкостями
• Не является самозаглушающейся - при необходимости герметизации требуется дополнительная фурнитура
• Распространяет горение - запрещено применять в местах с требованиями класса КМ0 или КМ1 по ГОСТ 31565
• Не рассчитана на нагрузку выше 125 Н - нельзя использовать как несущую конструкцию

Примеры использования

• Прокладка силового кабеля ВВГнг в штробы между этажами многоквартирного дома
• Скрытая прокладка LAN-кабелей в стяжке пола офисного центра
• Защита сигнальных проводов от датчиков в технологических корпусах завода
• Монтаж видеокамер в бетонных конструкциях парковки с использованием протяжки

Практические советы

• Перед монтажом проверьте внутренний диаметр - он составляет 38,9 мм; выбирайте кабели с наружным диаметром не более 35 мм для свободного прохода
• При прокладке в бетоне используйте фланцевые муфты на концах - предотвращают попадание раствора внутрь
• Не перегибайте трубу меньше чем на 150 мм - это может вызвать деформацию и потерю прочности
• При необходимости удлинить трассу - соединяйте трубы методом “внахлёст” с термоусадкой или пластиковыми переходниками
• Оранжевый цвет - стандартизирован для электрических коммуникаций; отличает эту трубу от водопроводных (синих) и газовых (жёлтых)
• Артикул 71950 - часть серии Octopus от DKC; совместим с другими элементами этой линейки для унифицированного решения
