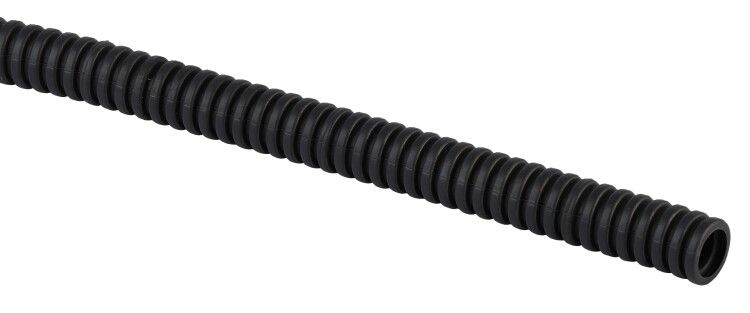

Труба гофрированная ПНД GOFR-20-100-HD-T тяжелая черная 20мм с зондом 100м | Б0057948 ЭРА

Труба гофрированная полиэтиленовая низкого давления тяжелая черная d20мм с зондом 100м (артикул Б0057948, бренд ЭРА) предназначена для защищённой прокладки кабелей и проводов в условиях повышенных механических нагрузок и агрессивной среды. Гофра с зондом обеспечивает удобство протяжки проводов, а материал HDPE гарантирует долговечность даже при экстремальных температурах.

Назначение и область применения

Труба гофрированная полиэтиленовая низкого давления тяжелая черная d20мм с зондом 100м используется для прокладки силовых, слаботочных и информационных кабелей там, где требуется защита от ударов, сдавливания и внешних воздействий. Подходит для монтажа в бетонных стяжках полов, внутри стен, подземных каналах, на открытых участках трасс, а также в помещениях с высокой вибрацией — например, на заводах, в складах, больницах и торговых центрах.

Технические характеристики

• Наружный диаметр: 20 мм — позволяет пропускать кабели до 10–12 мм в диаметре с запасом для протяжки;
• Материал: полиэтилен высокой плотности (HDPE) — устойчив к химикатам, влаге и коррозии;
• Наличие зонда: да — стальная проволока внутри трубы для облегчения протяжки кабеля;
• Прочность на разрыв: 250 Н — выдерживает значительные осевые нагрузки;
• Степень защиты IP55 — защищает от пыли и струй воды под любым углом;
• Температурный диапазон: от –45 °C до +90 °C — работает в холодных регионах и рядом с нагреваемыми элементами;
• Статический радиус изгиба: 60 мм — минимальный допустимый радиус изгиба при установке;
• Цвет: чёрный — маскирует трубу в бетоне и на улице, снижает нагрев от солнца;
• Устойчивость к УФ-излучению: да — не теряет прочность на солнце;
• Отсутствие галогенов — при возгорании не выделяет токсичных газов;
• Горючесть: распространяет горение — требует соблюдения правил противопожарной безопасности;
• Длина: 100 метров — одна катушка покрывает длинные трассы без стыков.

Совместимость и монтаж

Труба совместима со всеми типами кабелей: силовые (ВВГнг, NYM), слаботочные (витая пара, коаксиальный, HDMI), а также оптоволокно. Для монтажа используйте фитинги с внутренним диаметром 20 мм. Протяжка кабеля осуществляется через зонд — закрепите кабель на конце проволоки и потяните её через всю трубу. Не перегибайте трубу меньше чем на 60 мм радиуса — это предотвратит повреждение внутренней поверхности и затруднит дальнейшую протяжку.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в жилых и промышленных зонах. Высокая степень защиты IP55 делает её пригодной для использования во влажных и пыльных помещениях. Отсутствие галогенов снижает риск образования ядовитых паров при пожаре, что важно для общественных зданий. Однако, поскольку материал горюч и способен распространять пламя, не применяйте трубу в местах с открытым огнём или в качестве основной изоляции в пожароопасных зонах без дополнительной защиты.

Преимущества

• Зонд встроен — не нужна дополнительная проволока для протяжки кабеля;
• Высокая ударная прочность — выдерживает давление бетонной стяжки и тяжёлые нагрузки;
• Устойчивость к УФ — можно использовать на открытом воздухе без кожуха;
• Широкий температурный диапазон — подходит для севера и юга России;
• Лёгкий вес и гибкость — легко транспортировать и прокладывать по сложным маршрутам;
• Не содержит галогены — безопаснее для людей и оборудования при ЧП.

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или источниками высоких температур выше +90 °C;
• Не заменяет металлические трубы в местах с риском серьёзных механических повреждений (например, под дорогами с движением тяжёлой техники);
• Не следует использовать в системах с постоянными динамическими изгибами — например, в мобильных механизмах;
• Горючесть материала исключает применение в кабельных шахтах без огнеупорной отделки;
• Не рассчитана на давление жидкостей — только для защиты кабелей, не для транспортировки воды или газа.

Примеры использования

• Прокладка кабелей питания и управления в бетонной стяжке пола в новостройке;
• Защита сигнальных линий на производственной линии с вибрацией;
• Подземная прокладка кабеля между зданиями на территории предприятия;
• Монтаж видеонаблюдения на фасаде здания — труба не выгорает на солнце;
• Прокладка LAN-кабелей в офисном помещении с подвесным потолком и перегородками.

Практические советы

• Перед монтажом проверьте, чтобы зонд был целым — он должен свободно двигаться внутри трубы;
• При прокладке в бетоне используйте пластиковые муфты на концах трубы — так кабель не порежется о край;
• Для длинных трасс (более 50 м) смажьте кабель мыльным раствором — это уменьшит трение при протяжке;
• Не забывайте про запас длины — оставляйте 1–2 метра на каждом конце для подключения;
• При использовании на улице — фиксируйте трубу хомутами каждые 1–1,5 м, чтобы избежать провисания;
• Артикул Б0057948 — это именно версия с зондом; без него аналоги имеют другой артикул.
