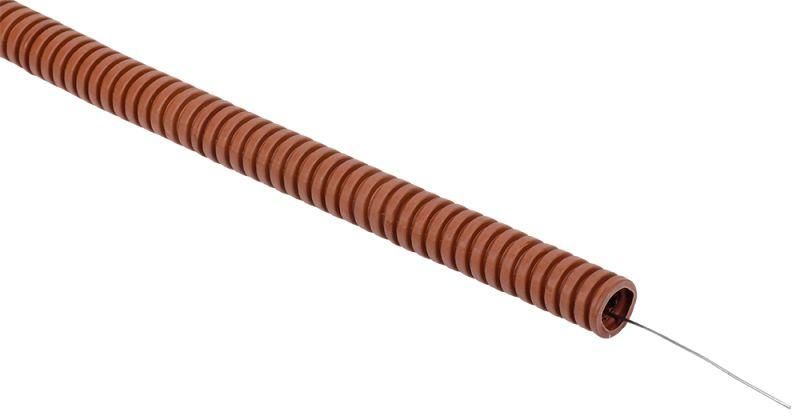

Труба гофрированная ПВХ d20мм с протяжкой дуб (УП.25м) ELASTA IEK ET-TG21-121-020-025-K24

Труба гофрированная ПВХ d=20мм с зондом (25м) от IEK (ИЭК) — гибкий канал для скрытой прокладки кабелей в помещениях. Артикул et-tg21-121-020-025-k24 включает готовую протяжку, что ускоряет монтаж. Подходит для жилых и общественных зданий, особенно там, где важна эстетика — например, в деревянном интерьере.

Назначение и область применения

Труба гофрированная ПВХ d=20мм с зондом (25м) предназначена для прокладки силовых и слаботочных кабелей внутри стен, полов и потолков. Применяется в электромонтажных работах в жилых, офисных и общественных зданиях. Гибкость позволяет прокладывать трассы вокруг препятствий без дополнительных фитингов. Цвет «дерево» маскирует трубу в интерьерах из натуральных материалов — идеальна для деревянного домостроения.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,1 мм — обеспечивает проход для одножильных и многожильных кабелей до 10–12 мм²
• Длина: 25 метров — одна бухта покрывает типичную комнату или этаж
• Материал: ПВХ — устойчив к влаге, химически инертен, не выделяет токсины при нагреве
• Степень защиты IP40 — защищает от твердых частиц крупнее 1 мм, но не от воды
• Диапазон рабочих температур: от –40 °C до +45 °C — подходит для холодных чердачных помещений и теплых интерьеров
• Прочность при сжатии: 320 Н — выдерживает нагрузку от штукатурки и легких перегородок
• Срок службы: 25 лет — соответствует нормам для постоянной скрытой прокладки
• Пожаробезопасность: не распространяет горение — снижает риск возгорания при повреждении кабеля
• Цвет: «дерево» — имитация древесной фактуры, не требует окраски

Совместимость и монтаж

Труба гофрированная ПВХ d=20мм с зондом (25м) совместима с любыми кабелями, подходящими по наружному диаметру — от слаботочных (LAN, TV) до силовых (ВВГнг, NYM). Уже оснащена протяжкой — стальная проволока с пластиковым наконечником, которая легко выводится через весь участок. Монтаж выполняется вручную: труба гнётся без инструментов, фиксируется хомутами или скобами. Для входа/выхода кабеля используйте стандартные ответвительные коробки или муфты IEK серии ELASTA. Не требуется сверление или штробление — достаточно канала шириной 25–30 мм.

Безопасность и стандарты

Труба соответствует требованиям безопасности для внутренней электропроводки. Материал ПВХ не поддерживает горение, что соответствует классу пожарной опасности КМ0. Степень защиты IP40 исключает попадание инструментов и крупной пыли, но не защищает от влаги — не применяйте в сырых помещениях (ванна, баня, улица). Серия ELASTA от IEK сертифицирована по ГОСТ Р 50890 и ТР ЕАЭС 037/2016.

Преимущества

• Зона протяжки уже установлена — экономит время на сборку
• Высокая гибкость — можно прокладывать даже в узких нишах и изгибах
• Цвет «дерево» — не портит дизайн, не нуждается в декорировании
• Удобная длина 25 м — минимизирует стыки и соединения
• Долгий срок службы — не требует замены при капитальном ремонте

Ограничения применения

• Не использовать вне помещений — материал не устойчив к УФ-лучам и перепадам температур выше +45 °C
• Не применять в местах с высокой влажностью (баня, бассейн, подвал без гидроизоляции)
• Не допускается механическое воздействие — нельзя укладывать под дороги, в бетонные плиты под давлением
• Не подходит для прокладки в системах с частыми вибрациями — например, рядом с насосами или компрессорами

Примеры использования

• Прокладка кабеля питания для светильников в деревянном доме между балками
• Скрытый монтаж сети Ethernet и видеонаблюдения в панельных квартирах
• Подключение розеток в старом доме без возможности штробления стен
• Обвод кабелей вокруг коммуникаций в техническом коридоре

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы (14,1 мм) был больше суммарного диаметра всех кабелей — рекомендуется запас 20%
• При прокладке длинных трасс (более 15 м) делайте плавные изгибы радиусом не менее 100 мм — так меньше риска повредить провода
• Не затягивайте протяжку слишком сильно — она должна свободно выходить из противоположного конца
• Для удобства фиксации используйте специальные скобы IEK серии ELASTA — они совпадают по цвету и форме
• Если труба используется в нескольких комнатах — пометьте её концы этикетками, чтобы не спутать цепочки при подключении
