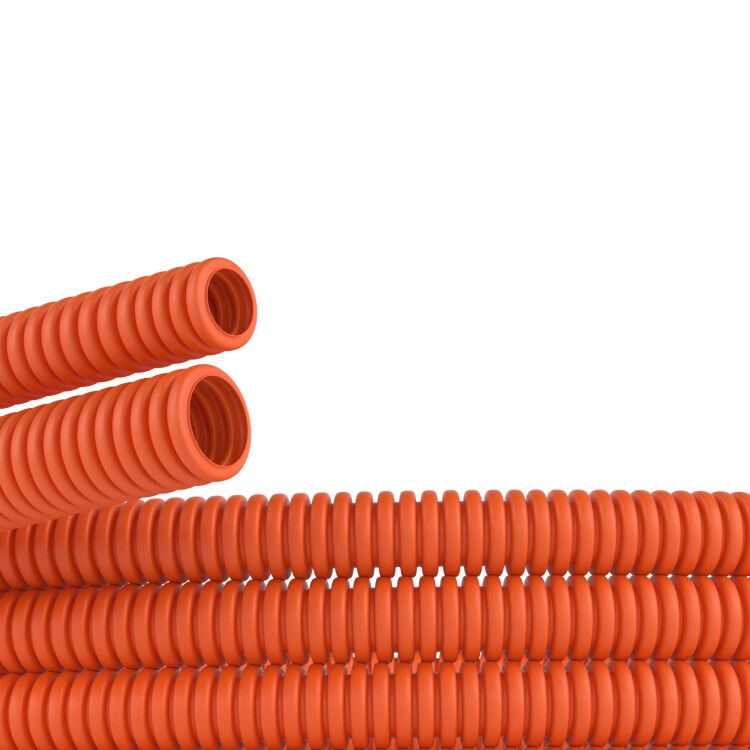

Труба гофрированная ПНД гибкая легкая d16мм без протяжки оранж. (уп.100м) DKC 70916 ДКС

Труба ПНД гибкая гофрированная d16мм без протяжки легкая 100м оранжевый от DKC (ДКС), артикул 70916, предназначена для скрытой прокладки кабелей и проводов в бетоне, штробах и стяжках. Гофрированная структура обеспечивает гибкость, а материал - долговечность даже при экстремальных температурах.

Назначение и область применения

Труба ПНД гибкая гофрированная d16мм без протяжки легкая 100м оранжевый используется для прокладки слаботочных и силовых кабелей внутри строительных конструкций. Подходит для электрических, телефонных, интернет- и TV-сетей с напряжением постоянного или переменного тока. Монтируется в монолитном бетоне, штробах стен, стяжках полов из несгораемых материалов. Не применяется для открытой прокладки на воздухе без дополнительной защиты.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 11,3 мм
• Длина бухты: 100 метров
• Материал: полиэтилен низкого давления (ПНД)
• Степень защиты: IP55 - защищает от пыли и струй воды
• Температура эксплуатации: от –40 C до +90 C
• Статический радиус изгиба: 48 мм (минимум 3×диаметр)
• Прочность на сжатие: 125 Н / 5 см
• Прочность на разрыв: 200 Н
• Ударопрочность: класс 2 - выдерживает механические нагрузки при монтаже
• Цвет: оранжевый (RAL 2004)
• Обработка поверхности: продольный разрез и прорези - позволяют легко раскрыть трубу для укладки кабеля
• Устойчивость к УФ-лучам: да
• Маслостойкость: да
• Содержание галогенов: не содержит - безопасна при возгорании
• Распространение горения: да - сама по себе поддерживает горение, требует учета при проектировании пожарной безопасности

Совместимость и монтаж

Труба ПНД гибкая гофрированная d16мм без протяжки легкая 100м оранжевый совместима со всеми типами изолированных проводов и кабелей, подходящими по внешнему диаметру (до 10–11 мм). Благодаря продольным прорезям и разрезу, кабель можно уложить без протяжки - просто раскрыть трубу, поместить провода и закрыть обратно. Для фиксации используйте хомуты или крепления через каждые 0,5–1 м. Не допускается перегиб радиусом менее 48 мм - это повредит структуру и снижает защитные свойства. Монтаж возможен в условиях повышенной влажности и при низких температурах - материал сохраняет эластичность даже при –40 C.

Безопасность и стандарты

Изготовлена по ТУ 3491-011-47022248-2003. Соответствует требованиям к электроустановкам в жилых и общественных зданиях. Не содержит галогенов - при нагреве не выделяет токсичных паров. Класс воспламеняемости - “Прочее”, что означает необходимость соблюдения норм противопожарной защиты при проектировании систем. Не рекомендуется использовать в местах с риском прямого контакта с открытым пламенем.

Преимущества

• Высокая гибкость - позволяет прокладывать трассы с множеством изгибов без дополнительных фитингов
• Широкий температурный диапазон - работает в холодных регионах и рядом с источниками тепла
• Защита IP55 - надежно предохраняет кабели от пыли и влаги
• Ударопрочность и стойкость к деформациям - выдерживает давление при заливке бетона
• Устойчивость к маслам, химикатам и старению - срок службы более 25 лет
• Легкий вес и удобство транспортировки - одна бухта 100 м занимает мало места

Ограничения применения

• Не предназначен для прокладки в земле без дополнительной оболочки - не имеет защиты от механических повреждений грунтом
• Поддерживает горение - нельзя применять в помещениях с особыми требованиями к пожаробезопасности без огнезащитной обработки
• Не рассчитана на установку в движущихся механизмах - не является гибким кабелем
• Недопустимо использование с кабелями, чей наружный диаметр превышает 11 мм - не войдут в просвет
• Не заменяет металлические трубы там, где требуется электромагнитная экранная защита

Примеры использования

• Прокладка Ethernet-кабелей между этажами в многоквартирном доме через штробы в бетонных стенах
• Скрытая прокладка проводов освещения в стяжке пола перед укладкой плитки
• Установка сигнализации и датчиков в офисных помещениях с монолитными перегородками
• Прокладка кабелей видеонаблюдения в цементной стяжке на производстве

Практические советы

• Перед монтажом проверьте, чтобы кабель помещался в трубу с запасом - внутренний диаметр 11,3 мм не позволяет укладывать плотные пучки
• При работе в холодную погоду (ниже –15 C) согрейте трубу руками - она станет мягче и легче гнётся
• Закрывайте прорези после укладки кабеля - это повысит степень защиты и предотвратит попадание пыли
• Для длинных трасс с несколькими изгибами используйте несколько участков трубы - не пытайтесь протянуть 100 м через сложную сеть
• Выбирайте цвет оранжевый (RAL 2004) для визуального отличия от других коммуникаций - это упрощает обслуживание и ремонт
• Артикул 70916 от DKC (ДКС) - оптимальный выбор для проектов, где важны цена, доступность и соответствие ТУ
