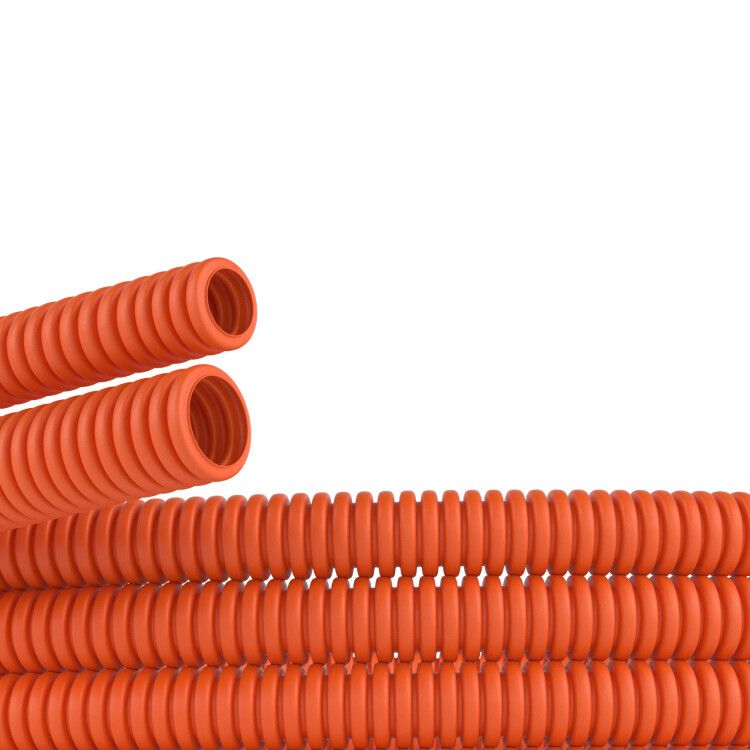

Труба гофрированная ПНД гибкая тяжелая d50мм без протяжки оранж. (уп.15м) DKC 70550 ДКС

Труба гибкая гофрированная полиэтилен низкого давления (ПНД) 50мм без протяжки тяжелая 15м оранжевый от DKC (ДКС), артикул 70550, предназначена для скрытой прокладки кабелей и проводов в бетонных конструкциях и штробах. Благодаря повышенной механической прочности и термической стойкости, она надёжно защищает электрические сети даже в сложных условиях.

Назначение и область применения

Труба гибкая гофрированная полиэтилен низкого давления (ПНД) 50мм без протяжки тяжелая 15м оранжевый используется для прокладки электрических, телефонных, компьютерных и телевизионных кабелей внутри строительных конструкций. Подходит для скрытой установки в штробах стен, бетонных стяжках полов, монолитных перекрытиях. Обеспечивает защиту от механических повреждений, влаги и химических воздействий. Не применяется для открытой прокладки на воздухе без дополнительной защиты от УФ-лучей - хотя материал устойчив к выцветанию, долгосрочное воздействие солнца снижает срок службы.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - экологически безопасен, не содержит галогенов
• Номинальный диаметр: 50 мм - внутренний проход позволяет пропускать кабели до 12–15 мм в диаметре
• Длина бухты: 25 метров - удобна для крупных объектов; указанная в названии длина 15 м - типичная для одного заказа, но не предел бухты
• Температура эксплуатации: от –40 C до +90 C - работает в холодных помещениях и рядом с нагревательными элементами
• Степень защиты IP55 - защита от пыли и струй воды, подходит для сырых помещений
• Прочность на разрыв: 320 Н на 5 см - выдерживает значительные нагрузки при засыпке бетоном
• Статический радиус изгиба: 150 мм - минимальный допустимый радиус изгиба равен трём диаметрам трубы
• Цвет: оранжевый (RAL 2004) - стандартизированная окраска для визуального отличия от других коммуникаций
• Имеет продольный разрез и прорези - позволяет легко открывать и закрывать при прокладке уже готового кабеля
• Маслостойкость: да - не деформируется при контакте с минеральными маслами и смазками
• Распространяет горение: да - не самозагасающая, требует соблюдения норм противопожарной безопасности
• Класс воспламеняемости UL94: прочее - не соответствует классам V-0/V-1, не предназначен для мест с высокими требованиями к огнестойкости

Совместимость и монтаж

Труба гибкая гофрированная полиэтилен низкого давления (ПНД) 50мм без протяжки тяжелая 15м оранжевый совместима со всеми типами изолированных кабелей и проводов, включая силовые, слаботочные и многожильные. Монтаж возможен вручную - благодаря продольному разрезу и гибкости её можно раскрыть, поместить кабель и снова замкнуть. Для фиксации используйте пластиковые хомуты или крепления через каждые 1–1,5 м. Не рекомендуется применять металлические скобы - они могут повредить стенки трубы. При заполнении бетоном убедитесь, что кабель не перегнут и не пережат - радиус изгиба не менее 150 мм.

Безопасность и стандарты

Произведена по ТУ 3491-011-47022248-2003. Соответствует требованиям к электроустановкам в жилых и промышленных зонах. Не содержит галогенов - при возгорании не выделяет токсичных паров. Однако, поскольку материал распространяет горение, использование в местах с повышенной пожарной опасностью (например, в лифтовых shafts или кабельных каналах с плотной укладкой) требует согласования с проектом и нормами пожарной безопасности.

Преимущества

• Высокая ударопрочность - выдерживает давление при заливке бетона
• Эластичность - легко гнётся вокруг препятствий без потери формы
• Широкий температурный диапазон - работает в неотапливаемых и холодных помещениях
• Устойчивость к УФ-излучению - сохраняет цвет и целостность при краткосрочном воздействии света
• Легкий вес - упрощает транспортировку и монтаж
• Маслостойкость - не разрушается при контакте с техническими жидкостями

Ограничения применения

• Не предназначена для прямого наружного монтажа без дополнительной защиты - длительное UV-воздействие вызывает хрупкость
• Распространяет горение - нельзя использовать там, где требуется огнестойкость (например, в системах противопожарной защиты)
• Не имеет внутренней протяжки - для прокладки кабеля необходимо заранее подготовить канал или вскрыть трубу
• Не подходит для прокладки в движущихся механизмах - не рассчитана на циклическую деформацию
• Запрещено применять в средах с агрессивными растворителями (ацетон, бензол и др.) - ПНД не устойчив к органическим веществам

Примеры использования

• Прокладка силового кабеля в бетонной стяжке пола офисного здания
• Скрытая прокладка LAN-кабелей в штробах стен жилого дома
• Защита кабелей управления в промышленных станках, установленных на бетонном основании
• Прокладка видеокабелей в стяжке подъездов многоэтажек
• Использование в теплицах и ангарах с перепадами температур

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был больше суммарного диаметра всех кабелей - не более 40% заполнения
• При использовании в бетоне - уложите трубу до заливки, не допускайте перегибов и сдавливания
• Для быстрой прокладки кабеля - разрежьте трубу по продольной щели, положите кабель, затем склейте клеем на основе ПНД или зафиксируйте хомутами
• Храните в сухом месте, избегайте прямого солнечного света - даже устойчивый к УФ материал со временем теряет эластичность
• Артикул 70550 от DKC (ДКС) - выбирайте эту модель, когда нужна максимальная прочность и стойкость к внешним нагрузкам, особенно в монолитном строительстве
