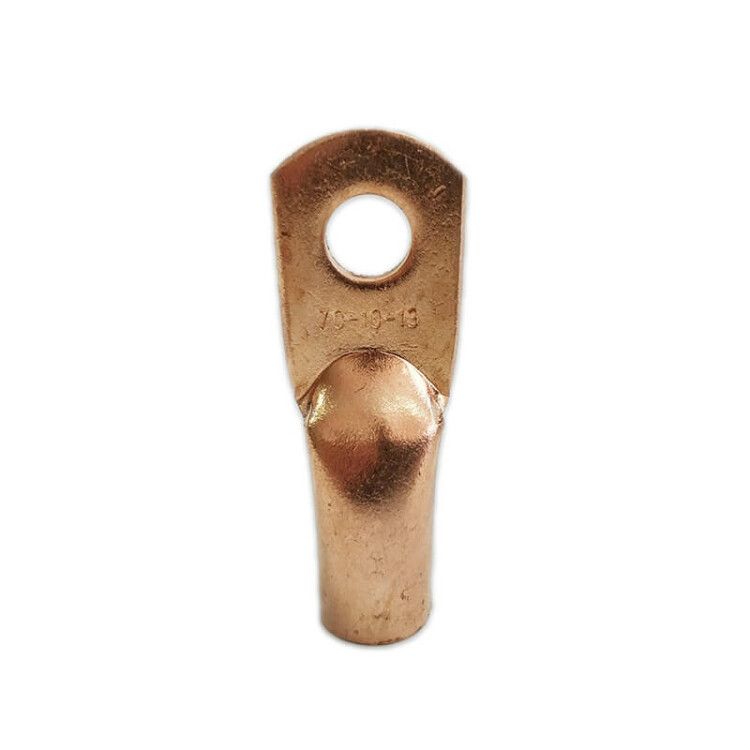

Наконечник медный ТМ 70-10-13мм УХЛ3 (опрес.) (уп.50шт) ЗЭТАРУС zeta10722

Наконечник медный Т 70-10-13 мм УХЛ3 от ЗЭТАРУС (артикул zeta10722) предназначен для надежного оконцевания многожильных медных проводников сечением 70 мм2. Применяется в силовых цепях до 35 кВ, где требуется прочное и долговечное соединение через опрессовку.

Назначение и область применения

Наконечник медный Т 70-10-13 мм УХЛ3 используется для оконцевания кабелей и проводов с медными жилами класса 2 - то есть многопроволочными. Он позволяет легко подключить такой провод к болтовому зажиму, клемме, шине или другому оборудованию. Подходит для установки в распределительных щитах, на трансформаторах, выключателях, контакторах и других устройствах высокой мощности. Часто встречается в промышленных системах: на станках, конвейерах, в энергообъектах и на объектах ЖКХ.

Технические характеристики

• Материал: медь марки М2 - высокая проводимость и механическая прочность.
• Поперечное сечение: 70 мм2 - рассчитан на токи до сотен ампер, зависит от условий эксплуатации.
• Диаметр отверстия: 10 мм - совместим с болтами M10 и аналогичными креплениями.
• Диаметр кабеля: 13 мм - оптимально для кабелей с изоляцией такого же наружного диаметра.
• Способ монтажа: опрессовка - требует специального пресса, обеспечивает герметичное и неразъемное соединение.
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болта.
• Климатическое исполнение: УХЛ3 - устойчив к температуре от −60C до +40C, повышенной влажности и агрессивной среде (промышленные помещения, улицы, холодные склады).
• Угол соединения: прямолинейный - удобен для прямых проходов в шинах и клеммах.
• Конструкция втулки: короткая - компактный размер, снижает риск перегрева и занимает меньше места.
• Тонкий фланец: да - улучшает контакт с поверхностью клеммы за счет большего прилегания.
• Защитное покрытие: без покрытия - не имеет олова или никеля; требует защиты от окисления в агрессивной среде.
• Количество отверстий: одно - для одного болта.
• Стандарт: ГОСТ 7386-80 - соответствует российским нормам качества для кабельных наконечников.

Совместимость и монтаж

Наконечник медный Т 70-10-13 мм УХЛ3 совместим с любым прессом для опрессовки, который работает с матрицами под сечение 70 мм2. Для качественной опрессовки используйте матрицу с подходящими канавками - обычно две-три точки сдавливания. Перед монтажом зачистите жилу кабеля на длину втулки (не более 13–15 мм), удалите оксидную плёнку и вставьте жилу до упора. После опрессовки проверьте прочность соединения легким рывком. Не допускается использование паяльника - соединение должно быть исключительно механическим.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, что гарантирует соответствие требованиям по электрической прочности, термостойкости и механической нагрузке. Климатическое исполнение УХЛ3 позволяет применять наконечник в условиях повышенной влажности, запыленности и колебаний температуры. Отсутствие защитного покрытия не влияет на безопасность, но требует внимательного контроля состояния контакта в агрессивных средах.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери и нагрев при больших токах.
• Короткая втулка и тонкий фланец позволяют использовать наконечник в плотно уплотненных распределительных щитах.
• Опрессовка создаёт соединение, которое не ослабевает со временем, в отличие от просто затянутого болтом.
• Совместимость с широким спектром прессов и стандартных болтов M10 делает изделие универсальным.
• Упаковка по 50 штук - экономично для крупных проектов и серийного монтажа.

Ограничения применения

• Не предназначена для однопроволочных жил (класс 1) - возможна деформация и плохой контакт.
• Отсутствие защитного покрытия делает её восприимчивой к окислению во влажных или химически активных средах - рекомендуется смазывать контактную поверхность антиоксидантной пастой.
• Не подходит для кабелей с наружным диаметром больше 13 мм - не войдёт в втулку.
• Не следует использовать в местах постоянного механического воздействия или вибраций без дополнительной фиксации.

Примеры использования

• Подключение медного кабеля 70 мм2 к шине PE в распределительном щите 10 кВ.
• Присоединение выводов трансформатора к силовой шине в цехе.
• Монтаж заземляющего провода от заземляющей решётки к корпусу оборудования.
• Соединение кабеля питания с автоматическим выключателем большой мощности.

Практические советы

• Перед монтажом всегда проверяйте, чтобы внутренний диаметр жилы точно соответствовал диаметру отверстия наконечника - 10 мм подходит только для M10 болта.
• Если работа происходит в сыром помещении - после опрессовки нанесите на контакт слой антиоксидантной смазки (например, Kontakt-KL or Duralub).
• Выбирайте пресс с матрицей, которая соответствует именно типу Т (короткая втулка), а не типа Н (длинная).
• Не используйте этот наконечник для алюминиевых проводов - материал несовместим, возникает электрохимическая коррозия.
• Храните в сухом месте - даже без покрытия медь сохраняет работоспособность, если не подвергается длительному воздействию влаги.
