Наконечник кольцевой, 4.3 мм, 0.5-0.8 кв мм (НК 4-0,5-0,8), REXANT - 08-0076 MEET

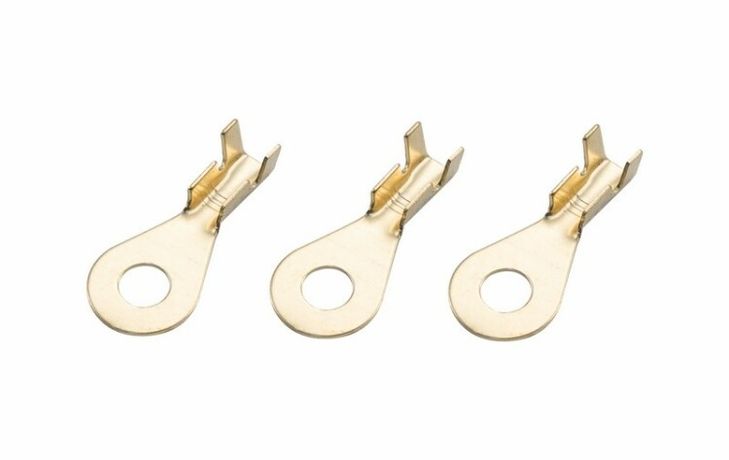

Наконечник кольцевой диаметр 4.3 мм, сечение 0.5–0.8 мм2 (НК 4-0,5-0,8) от REXANT - это обжимной наконечник для многожильных медных проводов, предназначенный для надёжного и многократного подключения к винтовым зажимам. Артикулы etm08-0076 и 08-0076 подходят для монтажа в условиях вибрации и частого обслуживания.

Назначение и область применения

Наконечник кольцевой НК 4-0,5-0,8 применяется для оконцовки многожильных медных проводов сечением 0,5–0,8 мм2. Он обеспечивает прочное и долговечное соединение через винтовые клеммы. Подходит для установки в оборудовании, где требуется частое отключение/подключение проводов или высокая механическая устойчивость: автомобильная электроника, железнодорожные системы, авиационные и судовые комплекты, климатические и телекоммуникационные устройства.

Технические характеристики

• Форма контактной площадки: кольцевая
• Диаметр отверстия: 4,3 мм - совместим с винтами M3–M3,5
• Номинальное сечение провода: до 0,8 мм2 (рабочий диапазон 0,5–0,8 мм2)
• Тип проводника: многожильный медный
• Угол соединения: 180° - прямое подключение, без изгиба
• Способ монтажа: обжимной (не требует пайки)
• Материал: латунь - хорошая проводимость и механическая прочность
• Тонкий фланец: да - позволяет плотно прилегать к поверхности клеммы
• Покрытие: без покрытия - не защищён от коррозии, требует защиты в агрессивной среде
• Количество монтажных отверстий: одно

Совместимость и монтаж

Наконечник кольцевой НК 4-0,5-0,8 монтируется с помощью обжимных клещей. Для надёжного соединения используйте инструменты HT-202, HT-230 или HT-301. Убедитесь, что обжим выполнен равномерно - не допускайте перекоса или повреждения жил. Диаметр отверстия 4,3 мм соответствует стандартным винтам M3 и M3,5. Перед установкой проверьте соответствие сечения провода: слишком толстый провод не войдёт, слишком тонкий - будет болтаться, снижая надёжность контакта.

Безопасность и стандарты

Изделие не имеет сертификации по международным стандартам (IEC, UL), однако выполнено в соответствии с требованиями к наконечникам для промышленного и транспортного оборудования. Не применять в цепях с напряжением выше 1000 В переменного тока. Без покрытия - не рекомендовано для открытого монтажа во влажной или агрессивной среде без дополнительной изоляции.

Преимущества

• Высокая механическая стабильность благодаря тонкому фланцу и точному диаметру отверстия
• Поддерживает многократные отключения - идеально для сервисного обслуживания
• Не требует пайки - быстрый и безопасный монтаж
• Латунь обеспечивает хороший токопроводящий контакт и устойчивость к деформации
• Простая совместимость с большинством стандартных клеммных колодок

Ограничения применения

• Не использовать с одножильными проводами - риск разрушения жил при обжиме
• Отсутствие изоляции - требует внешней защиты (термоусадка, трубка) при близком расположении других элементов
• Без покрытия - подвержен окислению в условиях повышенной влажности, солевых испарений или химических сред
• Не рассчитан на высокие токи свыше 15 А длительно - для больших нагрузок выбирайте наконечники с большим сечением

Примеры использования

• Подключение датчиков в системах управления автобусов и троллейбусов
• Заземление модулей климатического контроля в вагонах метро
• Разъёмные соединения в пультах управления судовой автоматикой
• Кабельные сборки в серверных шкафах с частым техобслуживанием
• Электропроводка в мобильных медицинских аппаратах

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы наконечника - не оставляйте лишнюю изоляцию внутри
• Проверяйте глубину входа провода в наконечник: все жилы должны полностью помещаться в гильзу
• После обжима потяните за провод - если он выскальзывает, замените наконечник или проверьте инструмент
• Для работы в сырых помещениях нанесите антикоррозийную смазку (например, Kontakt-KL) на контактную поверхность перед установкой
• При использовании в вибрирующих системах дополнительно закрепите провод хомутом рядом с клеммой - предотвращает усталостное разрушение жил
