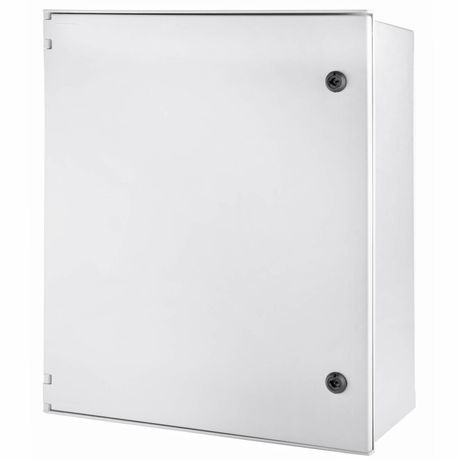

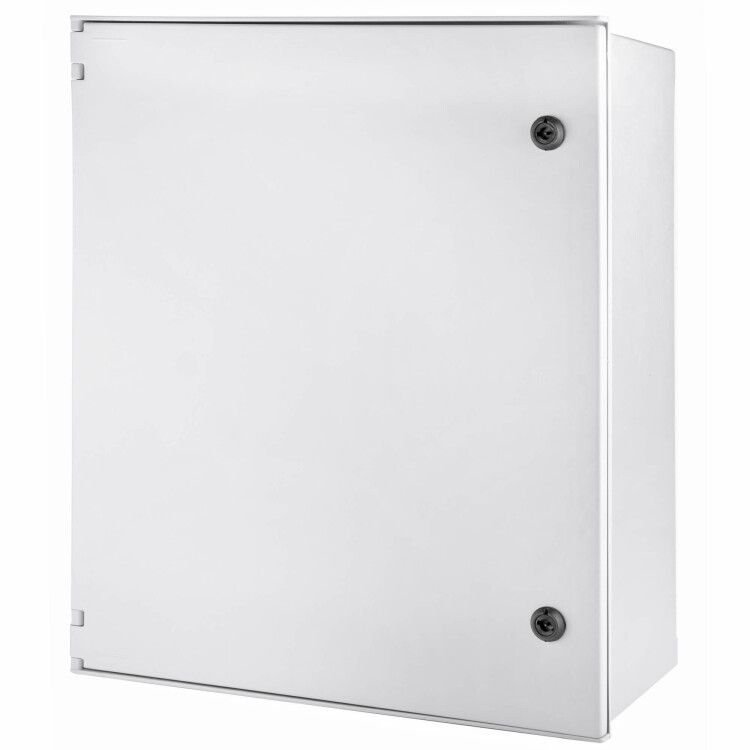

Цельный навесной шкаф из фибергласа без МП со сплошной дверью 300х250х140 (ВхШхГ) мм - CN50391 ДКС

Навесной шкаф цельный из фиберglasа DKC (ДКС) артикул cn50391 предназначен для защиты электрооборудования в условиях открытого воздуха и агрессивных сред. Благодаря прочному стеклопластиковому корпусу, герметичности IP66 и ударостойкости IK10, этот шкаф выдерживает экстремальные нагрузки, сохраняя работоспособность внутри даже при сильном дожде, пыли или механическом воздействии.

Назначение и область применения

Навесной шкаф цельный из фибергласа DKC (ДКС) артикул cn50391 используется для размещения компактного оборудования: автоматических выключателей, реле, модулей связи, преобразователей частоты, систем управления. Подходит для установки на улице, в цехах с повышенной влажностью, на промышленных объектах, в зонах с химически активными веществами. Применяется в системах автоматизации, на насосных станциях, в тепловых пунктах, на железнодорожных путях и в других местах, где важна надежная защита от внешних факторов.

Технические характеристики

• Габариты: 300×250×140 мм (высота × ширина × глубина)
• Материал корпуса: стеклопластик (фиберглас) - легкий, коррозионностойкий, не проводит ток
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +50C, устойчив к влажности, снегу, дождю и УФ-излучению
• Цвет: RAL 7035 (серый каменный)
• Количество дверей: одна, сплошная, с возможностью установки кнопок, индикаторов и световых сигналов
• Крыша: скатная - предотвращает скопление воды и мусора
• Задняя стенка: есть - усиливает жесткость конструкции и позволяет крепить оборудование
• Поверхность: необработанная - не требует покраски, не имеет декоративного слоя
• Крепление: возможно на столб, стену, опорную раму
• Возможность соединения в ряд: да - можно монтировать несколько шкафов рядом без потери герметичности

Совместимость и монтаж

Навесной шкаф цельный из фибергласа DKC (ДКС) артикул cn50391 не содержит встроенной монтажной панели - оборудование крепится напрямую к стенкам корпуса или к дополнительным планкам. Для монтажа используются специальные туннельные крепления, которые проходят через стенки шкафа, но не сообщаются с внутренним объемом - это исключает проникновение влаги и пыли даже при вибрации или деформации крепежа. Крепление на столб допускается благодаря наличию боковых ушек. Монтаж выполняется болтами M8–M10. Открытые отверстия для кабелей необходимо уплотнять дополнительно - в комплекте они не предусмотрены.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529
• Ударопрочность IK10 соответствует IEC 62262
• Климатическое исполнение УХЛ1 - по ГОСТ 15150
• Материал - самозагасающий, не поддерживает горение
• Электроизоляционные свойства - не проводит ток, безопасен при работе с высокими напряжениями

Преимущества

• Высокая долговечность - стеклопластик не ржавеет, не теряет форму под UV-излучением
• Изоляция креплений - туннельные элементы обеспечивают максимальную герметичность, даже при длительной эксплуатации
• Скатная крыша - естественный отвод воды, снижение риска протечек
• Сплошная дверь - удобна для установки панелей управления, не требует дополнительных решеток
• Возможность групповой установки - шкафы легко выстраиваются в ряд, экономят место и усилия на монтаж

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - не сертифицирован как взрывозащищенное оборудование
• Отсутствие встроенного теплообмена - при высоких внутренних потерях мощности требуется принудительная вентиляция
• Не рекомендовано использовать в средах с постоянным контактом с открытым пламенем или расплавленными металлами
• Не имеет встроенных кабельных вводов - все отверстия должны уплотняться отдельно
• Размеры малы - подходят только для компактного оборудования; крупные устройства потребуют более габаритных решений

Примеры использования

• Управление насосом на уличной канализационной станции
• Контрольный щиток для системы освещения парковки
• Распределительный шкаф на железной дороге для сигнализации
• Автоматика для системы полива в сельскохозяйственном комплексе
• Щит управления датчиками давления на трубопроводе в химическом цехе

Практические советы

• Перед монтажом проверьте посадочные места - внутренние размеры шкафа позволяют разместить оборудование до 200×180 мм
• При использовании на столбе используйте антивандальные кронштейны - шкаф легкий, но при сильном ветре может качнуться
• Для уплотнения кабельных входов применяйте резиновые вводы с классом защиты IP66
• Не закрывайте вентиляционные отверстия на крышке - они нужны для равномерного давления, хотя сами отверстия не нарушают герметичность
• При соединении нескольких шкафов в ряд соблюдайте минимальный зазор между ними - 10 мм для доступа к крепежу
• Цвет RAL 7035 хорошо маскирует загрязнения - не требует частой очистки, но при необходимости моется водой под давлением до 100 bar
