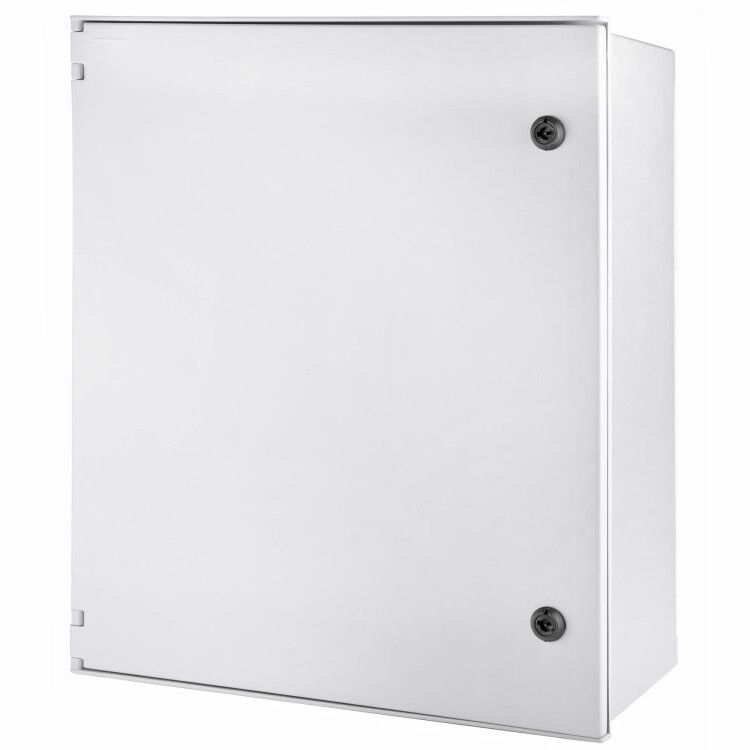

Цельный навесной шкаф из фибергласа без МП со сплошной дверью 400х400х200 (ВхШхГ) мм - CN50442 ДКС

Навесной шкаф цельный из фиберglasа без монтажной панели со сплошной дверью 400×400×200 мм от DKC (ДКС), артикул cn50442, предназначен для защиты электрооборудования в жестких внешних условиях - от перепадов температур до прямого воздействия воды и ударов. Этот шкаф входит в серию Conchiglia и сочетает прочность стеклопластика с высокой степенью герметичности.

Назначение и область применения

Шкаф используется для размещения устройств автоматизации, коммутационного оборудования, контроллеров, модулей связи и других компонентов, требующих защиты от окружающей среды. Подходит для установки на улице, в промышленных зонах, на железнодорожных объектах, в насосных станциях, на трубопроводах и в местах с повышенной влажностью или запылённостью. Благодаря материалу и классу защиты, шкаф выдерживает длительную эксплуатацию в агрессивных климатических условиях.

Технические характеристики

• Габариты: 400 × 400 × 200 мм (ширина × высота × глубина)
• Материал корпуса: стеклопластик (фиберглас) - устойчив к коррозии, химическим веществам и УФ-излучению
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающих с 40 см)
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +50C
• Цвет: RAL 7035 (серый антрацит)
• Количество дверей: одна, сплошная, без окон
• Замки: два, обеспечивают плотное закрывание и противостоят вскрытию
• Крыша: скатная - предотвращает скопление воды и снега
• Крепление: навесное, возможно крепление на столб
• Соединение в ряд: да - позволяет собирать несколько шкафов в единую цепочку
• Задняя дверь: есть - для доступа к задним клеммникам и проводкам
• Поверхность: необработанная - не требует покраски, сохраняет первоначальные свойства материала

Совместимость и монтаж

Шкаф не имеет встроенной монтажной панели - оборудование крепится напрямую к стенкам корпуса или через дополнительные кронштейны. Для монтажа используются специальные туннельные крепления, которые проходят сквозь стенки шкафа, но не сообщаются с внутренним объёмом - это исключает проникновение влаги даже при повреждении крепёжных элементов. Крепление на столб возможно благодаря наличию соответствующих отверстий и выступов. Максимальный посадочный диаметр для крепёжных болтов - 8 мм. При сборке нескольких шкафов в ряд используйте совместимые крепёжные планки, чтобы сохранить целостность герметизации.

Безопасность и стандарты

• Защита по IEC 60529 (IP66) и IEC 62262 (IK10)
• Соответствие требованиям GOST R 51317.1–2009 (климатические условия УХЛ1)
• Материал не поддерживает горение - самозатухающий стеклопластик
• Электроизоляционные свойства - не проводит ток, безопасен при работе с высокими потенциалами

Преимущества

• Высокая долговечность - стеклопластик не ржавеет, не деформируется под нагрузкой и не теряет цвет на солнце
• Полная герметизация - IP66 и туннельные крепления исключают проникновение влаги даже при сильном дожде
• Ударостойкость IK10 - выдерживает случайные удары грузами, инструментами или камнями
• Скатная крыша и козырёк - эффективно отводят осадки от дверного уплотнения
• Две двери - удобство обслуживания: переднюю можно открывать для операций, заднюю - для прокладки кабелей
• Возможность соединения в ряд - экономия места и упрощение организации распределительных пунктов

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - не имеет взрывозащиты
• Не рассчитан на постоянное погружение в воду - IP66 не равно IP68
• Отсутствие монтажной панели требует самостоятельного крепления оборудования - не подходит для быстрой замены типовых модулей
• Не рекомендовано использовать в средах с постоянным контактом с растворителями, кислотами или щелочами - хотя стеклопластик устойчив, некоторые химикаты могут вызвать деградацию
• Размер 400×400×200 мм ограничен - не подходит для крупногабаритных устройств типа частотных преобразователей большой мощности

Примеры использования

• Контрольный шкаф на уличной насосной станции - защита PLC и реле от влаги и пыли
• Распределительный пункт на железной дороге - управление светофорами и сигналами
• Автономный узел связи на трассе - размещение маршрутизатора и UPS
• Аварийное освещение на промплощадке - питание и контроль аварийных ламп
• Измерительный шкаф на трубопроводе - датчики давления и расхода

Практические советы

• Перед монтажом проверьте, что все уплотнители дверей целы - они должны плотно прилегать к раме без зазоров
• При креплении на столб используйте антикоррозийные болты M8 и обязательно затяните их моментом 8–10 Нм
• При прокладке кабелей через входные отверстия применяйте кабельные вводы с уплотнением - даже при IP66 лишние щели снижают надёжность
• Не используйте металлические крепёжные детали внутри шкафа без изоляции - риск возникновения гальванической пары с фибергласом
• При установке в ряд оставляйте минимум 50 мм между шкафами для теплоотвода и доступа к боковым креплениям
• Часто забывают, что шкаф не имеет монтажной панели - заранее подготовьте кронштейны или DIN-рейки, прикрепляемые к стенкам
