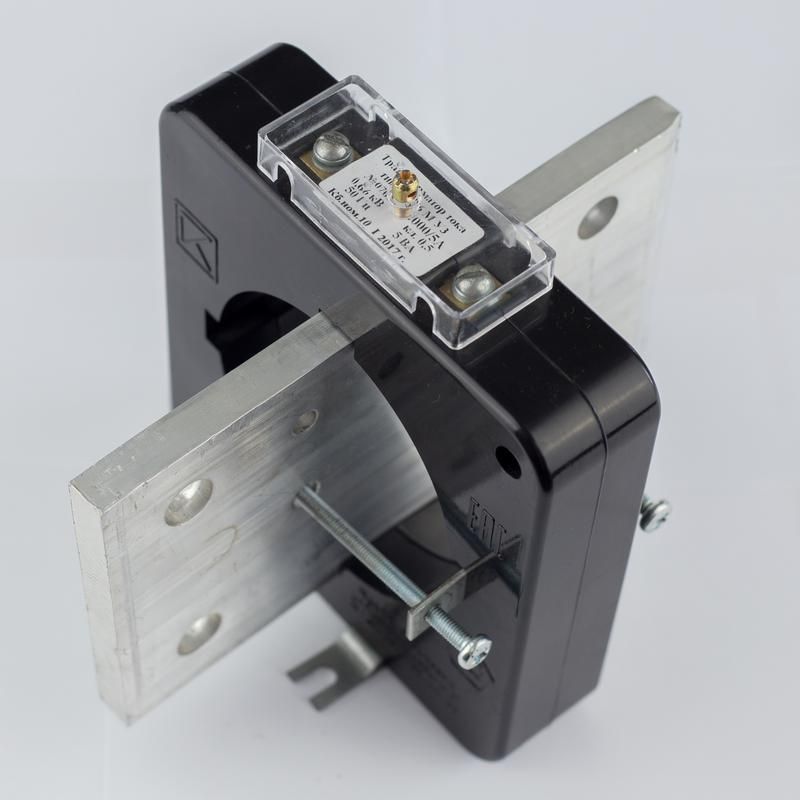

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1500/5 М (поворотная шина) - ОС0000005243 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1500/5 А от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Этот тип трансформатора применяется в силовых цепях напряжением до 660 В, особенно там, где требуется точное измерение и надёжная релейная защита.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1500/5 А используется для преобразования больших значений тока (до 1500 А) в стандартный вторичный сигнал 5 А. Это позволяет подключать к нему обычные амперметры, счетчики энергии, реле защиты и другие приборы, которые не рассчитаны на работу с высокими токами. Применяется в распределительных щитах, на вводах питания промышленных объектов, в системах автоматизации и релейной защиты электросетей.

Технические характеристики

• Номинальное напряжение: 660 В - допустимый уровень напряжения сети, в которой можно использовать трансформатор;
• Первичный ток: 1500 А - максимальный рабочий ток, который проходит через шину внутри трансформатора;
• Вторичный ток: 5 А - выходной ток, подаваемый на измерительные приборы; стандартный уровень для большинства промышленных приборов;
• Класс точности: 0,5 - означает, что погрешность измерения не превышает +-0,5 % в нормальных условиях работы; подходит для коммерческого учёта и точных измерений;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить вторичная обмотка без потери точности; важно учитывать при подключении приборов;
• Монтажное исполнение: с шиной - трансформатор одевается на проводник (шину) без разрыва цепи, что упрощает установку.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1500/5 А устанавливается путём протягивания одной фазной шины через его внутреннее окно. Для правильной работы необходимо:

• Обеспечить плотное прилегание шины к сердечнику - зазоры снижают точность;
• Не перегружать вторичную цепь: суммарная мощность всех подключённых приборов (амперметры, реле, счётчики) должна быть ≤ 5 В·А;
• Замыкать вторичную обмотку перед отключением нагрузки - разрыв цепи при наличии тока в первичной обмотке опасен!

Подходит для монтажа на медные или алюминиевые шины с подходящим сечением. Диаметр окна не указан - проверьте соответствие габаритам вашей шины перед установкой.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1500/5 А соответствует требованиям ГОСТ Р 8.629-2014 для измерительных трансформаторов тока. Обеспечивает гальваническую развязку между высоковольтной цепью и измерительными приборами, защищая оборудование и персонал от импульсов и КЗ. Никаких специфических требований к среде (температура, влажность) в данных не указано - используйте в соответствии с условиями эксплуатации оборудования, в котором он установлен.

Преимущества

• Высокая точность класса 0,5 - идеально для учёта электроэнергии и контроля качества;
• Монтаж без разрыва цепи - экономит время при модернизации или диагностике;
• Стандартный выход 5 А - совместим со всеми промышленными измерительными приборами;
• Надёжная конструкция с шинным исполнением - устойчив к вибрациям и механическим воздействиям.

Ограничения применения

• Не предназначен для работы при постоянном токе - работает только в сетях переменного тока 50 Гц;
• Нельзя применять при токе выше 1500 А - возможен перегрев и потеря точности;
• Вторичная цепь всегда должна быть замкнута - размыкание под нагрузкой создаёт опасное высокое напряжение;
• Не рекомендован для использования вне закрытых распределительных устройств - не имеет внешней защиты IP.

Примеры использования

• Подключение к счётчику активной энергии на вводе 10(6)/0,4 кВ трансформаторной подстанции;
• Измерение тока в главной шине промышленного станка с двигателем 150–200 кВт;
• Работа в составе системы релейной защиты - срабатывает при превышении порогового тока;
• Контроль нагрузки на линии электропередачи в цехах с большим количеством асинхронных двигателей.

Практические советы

• Выбирая трансформатор тока измерительный Т-0,66 5 ВА 0,5 1500/5 А, убедитесь, что ваша шина помещается в окно - если диаметр слишком мал, потребуется другой тип;
• Если вы подключаете несколько приборов (например, счётчик + реле + амперметр), сложите их мощности - если сумма больше 5 В·А, выбирайте модель с более высокой номинальной мощностью;
• При замене старого трансформатора сохраняйте полярность выводов W1-W2 - неверное подключение исказит показания;
• Этот трансформатор от ФКУ ИК-1 (Кострома) - промышленного производства, рассчитан на длительную службу, но требует периодической проверки целостности изоляции и контактов.
