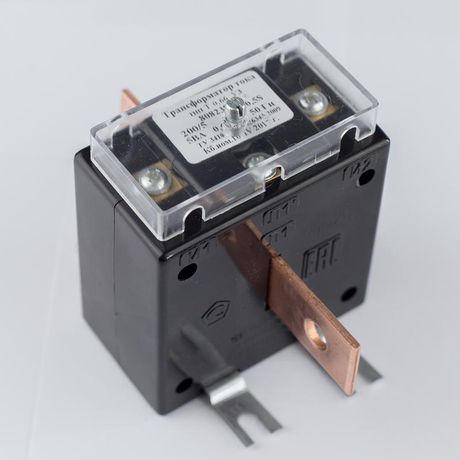

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 150/5 S - ОС0000032209 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 150/5 S предназначен для снижения высоких значений тока до безопасного уровня, подходящего для подключения измерительных приборов и устройств релейной защиты. Этот трансформатор тока используется в сетях напряжением до 660 В и совместим с оборудованием класса точности 0,5S. Бренд ФКУ ИК-1 (Кострома) выпускает данную модель под артикулом ос0000032209.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 150/5 S преобразует большие токи (до 150 А) в стандартный вторичный сигнал 5 А. Это позволяет безопасно подключать счетчики, амперметры, реле защиты и другие приборы, которые не рассчитаны на работу с высокими токами. Применяется в энергообъектах: распределительных щитах, подстанциях, на вводах в здания, на участках с большими нагрузками - например, у крупных двигателей, конвейеров или трансформаторов.

Технические характеристики

• Номинальный первичный ток: 150 А - максимальный рабочий ток, который можно измерять через трансформатор.
• Номинальный вторичный ток: 5 А - выходной ток, стандартизованный для подключения приборов.
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для учета и защиты.
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать вторичная цепь без потери точности.
• Рабочее напряжение: 660 В - максимальное напряжение сети, для которой предназначен трансформатор.
• Количество вторичных обмоток: одна - поддерживает только один контур измерения или защиты.
• Присоединение вторичной обмотки: винтовые зажимы - надежное и проверенное соединение для проводов сечением до 4 мм2.
• Монтажное исполнение: с шиной - устанавливается прямо на силовой шине без необходимости разрывать цепь.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 150/5 S монтируется на жесткой медной или алюминиевой шине с посадочным отверстием, соответствующим её сечению. Для установки достаточно просунуть шину через окно трансформатора и закрепить его хомутами или болтами. Не требует демонтажа шины. Подключение вторичной цепи выполняется через винтовые клеммы - используйте провода с изоляцией, выдерживающей 750 В. Обязательно соблюдайте полярность: вход L1 должен быть направлен к источнику питания, выход L2 - к нагрузке.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 150/5 S сертифицирован и соответствует требованиям ГОСТ Р 8.650–2009 и МЭК 61869. Класс точности 0,5S гарантирует соответствие нормам для коммерческого учёта электроэнергии. Устройство защищает измерительные приборы от перегрузок и повреждений при КЗ благодаря гальванической развязке между первичной и вторичной цепями. Никогда не допускайте размыкание вторичной цепи при работающем первичном токе - это вызывает опасное повышенное напряжение!

Преимущества

• Высокая точность класса 0,5S - идеально для учётных систем и автоматизации.
• Монтаж без разрыва шины - экономит время при модернизации или ремонте.
• Стандартный выход 5 А - совместим с широким спектром приборов и реле.
• Надёжное винтовое соединение - минимизирует риск нагрева и плохого контакта.
• Произведён в России (ФКУ ИК-1, Кострома) - доступна сервисная поддержка и запчасти.

Ограничения применения

• Не предназначен для работы при постоянном токе - работает только в сетях переменного тока 50 Гц.
• Максимальная нагрузка на вторичную цепь - 10 В·А; превышение вызывает погрешность измерений.
• Подходит только для шин с подходящим сечением - не применяйте на тонких или многожильных проводах.
• Один канал измерения - нельзя использовать одновременно для нескольких приборов без согласования нагрузки.
• Не рекомендован для открытых площадок без защиты от влаги и механических воздействий - корпус не имеет IP-защиты.

Примеры использования

• На вводе в административное здание - для подключения электросчётчиков.
• Перед частотным преобразователем двигателя - для контроля потребления и защиты от перегрузки.
• В распределительном щите цеха - для сигнализации и аварийного отключения при КЗ.
• В системах АСКУЭ - для сбора данных по расходу электроэнергии.

Практические советы

• Выбирайте трансформатор тока Т-0,66 10 ВА 0,5 150/5 S только тогда, когда ваша шина точно соответствует 150 А - переоценка тока снижает точность.
• Проверьте сечение шины перед установкой - она должна плотно проходить через окно без люфта.
• При подключении вторичной цепи используйте качественные провода с цветовой маркировкой - белый для фазы, синий для нуля.
• Никогда не оставляйте вторичную обмотку разомкнутой во время работы системы - обязательно замыкайте её через тестовые клеммы или нагрузку.
• Для длительной эксплуатации регулярно проверяйте затяжку винтов - особенно после первого включения под нагрузкой.
