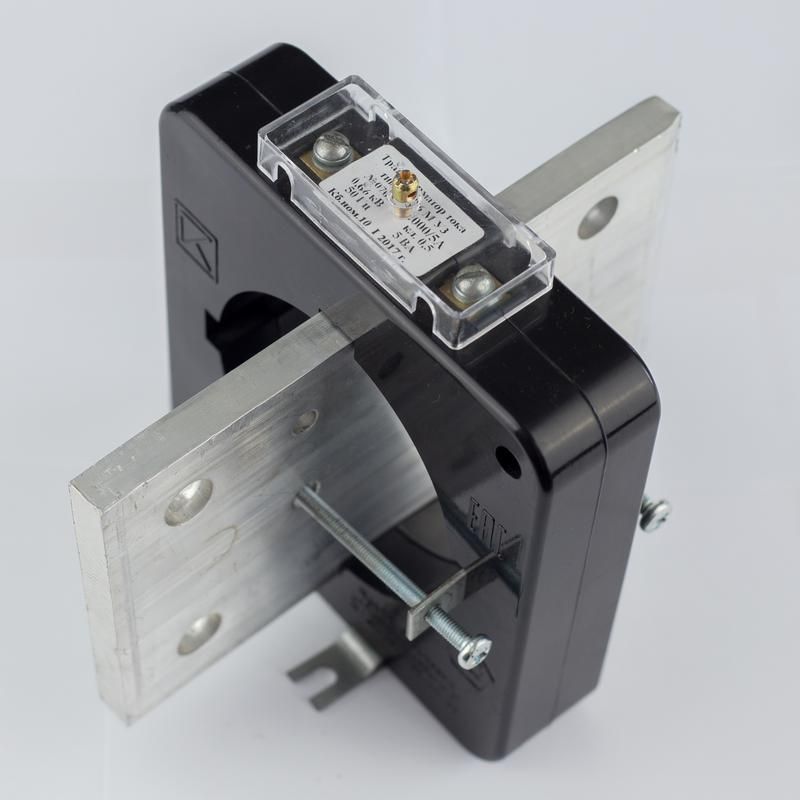

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 2000/5 М (поворотная шина) - ОС0000005883 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 2000/5 А предназначен для безопасного снижения высоких токов до значений, совместимых с измерительными приборами и устройствами защиты. Этот продукт от ФКУ ИК-1 (Кострома) применяется в силовых цепях на напряжение до 660 В, особенно там, где требуется точное измерение и надёжная защита оборудования.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 2000/5 А используется для преобразования больших токов (до 2000 А) в малые (5 А), которые можно безопасно подключить к амперметрам, счетчикам энергии, реле защиты и другим измерительным устройствам. Он обеспечивает гальваническую развязку между высоковольтной цепью и низковольтной аппаратурой, защищая её от перегрузок и аварийных режимов. Применяется в распределительных щитах, подстанциях, на промышленных объектах - например, на участках с большими потреблениями: насосные станции, компрессорные установки, конвейеры, системы вентиляции.

Технические характеристики

• Номинальное напряжение: 660 В - допустимый уровень напряжения сети, в которой может работать трансформатор.
• Номинальный первичный ток: 2000 А - максимальный рабочий ток в первичной цепи, который трансформатор способен корректно измерять.
• Номинальный вторичный ток: 5 А - выходной ток, стандартизованный для подключения измерительных приборов.
• Класс точности: 0,5 - погрешность измерения не превышает +-0,5% в нормальных условиях работы; подходит для коммерческого учёта и точных измерений.
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать вторичная обмотка без потери точности.
• Монтажное исполнение: с шиной - трансформатор устанавливается прямо на токоведущую шину, без необходимости разрывать цепь.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 2000/5 А монтируется на однополюсную или многополюсную шину с подходящим сечением. Диаметр окна трансформатора рассчитан на стандартные медные или алюминиевые шины, используемые в силовых щитах. Для правильной установки необходимо:

• Обеспечить плотный контакт между шиной и внутренней поверхностью трансформатора - зазоры увеличивают погрешность.
• Не допускать механических усилий на корпус во время затяжки - это может повредить сердечник.
• Замыкать вторичную обмотку перед отключением первичной цепи - размыкание под током вызывает опасное повышенное напряжение.

Подключение вторичной цепи выполняется через клеммную колодку. Кабель сечением 1–2,5 мм2 (медный) достаточен для длины до 50 метров при нагрузке 5 В·А.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 2000/5 А соответствует требованиям ГОСТ Р 54945-2012 и ГОСТ 7746-2015 для измерительных трансформаторов тока. Обладает базовой изоляцией, рассчитанной на работу в сетях до 660 В. Не предназначен для эксплуатации в взрывоопасных средах, на открытом воздухе без защиты от осадков или в местах с постоянной вибрацией выше нормированной.

Преимущества

• Высокая класс точности 0,5 позволяет использовать трансформатор для коммерческого учёта электроэнергии.
• Монтаж “на шину” исключает необходимость отключения питания при установке - экономит время при модернизации.
• Низкая номинальная мощность (5 В·А) снижает требование к сечению проводов вторичной цепи и уменьшает потери.
• Конструкция с закрытым сердечником минимизирует влияние внешних магнитных полей.

Ограничения применения

• Не работает при токах выше 2000 А - возможны насыщение сердечника и потеря точности.
• Не предназначен для длительной работы при температурах ниже –25 C или выше +55 C - указанные условия не проверены производителем.
• Не следует применять в цепях с постоянным током - трансформатор работает только на переменном токе.
• Вторичная цепь всегда должна быть замкнута - разрыв под нагрузкой создаёт высокое напряжение, опасное для персонала и оборудования.

Примеры использования

• Учёт электроэнергии на входе в крупный цех с мощностью более 1 МВт.
• Защита автоматического выключателя по принципу “токовая отсечка” в распределительном щите 0,4 кВ.
• Подключение цифрового счётчика к шине главного ввода в жилом комплексе.
• Работа в составе системы контроля качества электроэнергии на промышленном предприятии.

Практические советы

• Перед установкой проверьте соответствие сечения шины и внутреннего прохода трансформатора - не все шины 2000 А имеют одинаковый размер.
• Выбирайте вторичную нагрузку (приборы) так, чтобы суммарная мощность не превышала 5 В·А - иначе класс точности будет нарушен.
• При использовании нескольких трансформаторов на одной фазе соблюдайте полярность - пометки “P1”, “S1” должны быть согласованы.
• Для долговечности избегайте установки рядом с источниками сильных магнитных полей - сварочные аппараты, частотники.
• При замене старого трансформатора - сохраняйте тип и класс точности. Замена на менее точный (например, 1,0) сделает показания счётчика недостоверными.
