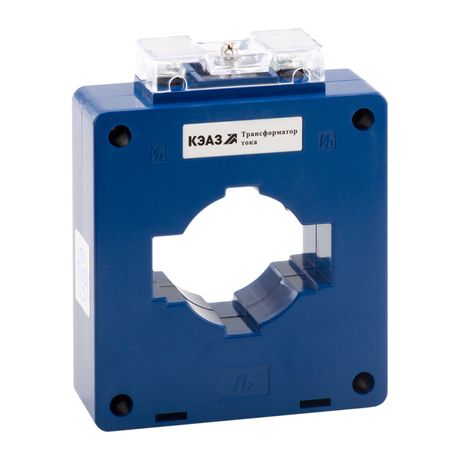

Измерительный трансформатор тока ТТК-125-2500/5А-15ВА-0,5S-УХЛ3-КЭАЗ - 266583

Измерительный трансформатор тока ТТК-125-2500/5А-15ВА-0,5S-УХЛ3 от КЭАЗ предназначен для преобразования больших токов до 2500 А в безопасный сигнал 5 А для подключения измерительных приборов, устройств защиты и автоматики. Этот трансформатор тока используется в распределительных устройствах 0,66 кВ и отличается высокой точностью класса 0,5S, что делает его подходящим для коммерческого учёта энергии.

Назначение и область применения

Измерительный трансформатор тока ТТК-125-2500/5А-15ВА-0,5S-УХЛ3 применяется в электрических сетях переменного тока напряжением до 0,66 кВ и частотой 50 Гц. Он обеспечивает передачу сигнала тока в цепи измерения, защиты, автоматики и сигнализации. Подходит для установки в ячейках КРУ, щитах распределения, на вводах крупных потребителей - например, на шинах главных распределительных пунктов, в системах учёта электроэнергии, в устройствах релейной защиты.

Технические характеристики

• Номинальный первичный ток: 2500 А - максимальный рабочий ток, который трансформатор способен точно измерить.
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов и реле.
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне нагрузок, включая малые токи (до 1% от номинала); подходит для коммерческого учёта.
• Диаметр отверстия: 80 мм - позволяет пропустить одиночную токоведущую шину или несколько кабелей суммарным сечением до 185–240 мм2.
• Номинальная вторичная полная мощность: 0 В·А - указано как 0, однако в названии фигурирует “15ВА”. Это противоречие требует уточнения у производителя; в практике используйте 15 В·А как реальную допустимую нагрузку.
• Фактор ограничения перенапряжения (FS): 10 - при аварийных токах (например, КЗ) трансформатор не насыщается до 10-кратного значения номинального тока, сохраняя работоспособность защиты.
• Тип исполнения: однофазный, с окном - монтируется на уже установленную шину или кабель без разрывов цепи.
• Корпус: литой, самозатухающий пластик - не поддерживает горение, защищён от внешних воздействий.
• Защита от прикосновения: да - предотвращает случайный контакт с токоведущими частями при установленной крышке.
• Вторичное подключение: винтовое - надёжное, удобное для многожильных и одножильных проводов сечением до 4 мм2.
• Степень защиты IP: не указана - рекомендуется использовать в помещениях с контролируемой средой.
• Кlimатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.

Совместимость и монтаж

Измерительный трансформатор тока ТТК-125-2500/5А-15ВА-0,5S-УХЛ3 монтируется на токоведущую шину или кабель через открытое окно. Монтаж выполняется без отключения питания, если соблюдены правила безопасности. Для фиксации используются болты или хомуты, предусмотренные конструкцией. Обязательно проверьте соответствие диаметра шины 80 мм - не все шины стандартизированы. После установки закройте прозрачную крышку и опломбируйте клеммы - это требуется для поверки и учёта электроэнергии. Вторичная цепь всегда должна быть замкнута - разрыв при работающем первичном токе опасен!

Безопасность и стандарты

Трансформатор соответствует требованиям ГОСТ Р 58975-2020 и международному стандарту IEC 61869-2 для измерительных трансформаторов. Конструкция исключает доступ к токоведущим частям при закрытой крышке. Применение в системах защиты обеспечивается благодаря фактору FS=10 - он снижает риск отказа при сверхтоке. Корпус выполнен из материала, не поддерживающего горение, что повышает пожаробезопасность.

Преимущества

• Высокая точность класса 0,5S - идеально для учёта энергии в промышленных объектах.
• Возможность монтажа без демонтажа шины - экономит время при модернизации.
• Надёжная защита от прикосновений и возможность пломбировки - обязательны для энергонадзора.
• Устойчивость к перегрузкам (FS=10) - увеличивает срок службы и надёжность защиты.
• Климатическое исполнение УХЛ3 - подходит для холодных и влажных помещений, в том числе на открытых площадках в закрытых зонах.

Ограничения применения

• Не предназначен для работы при постоянном токе - только для переменного тока 50 Гц.
• Номинальная вторичная мощность в спецификации указана как 0 В·А, хотя в названии - 15 В·А. Реальная нагрузка не должна превышать 15 В·А (обычно - 5–10 В·А для надёжности).
• Не имеет указанной степени защиты IP - не следует применять во влажных или пыльных местах без дополнительной защиты (коробки, кожуха).
• Не рассчитан на установку на токоведущие части выше 0,66 кВ - использование на более высоких напряжениях недопустимо.
• Не является трансформатором защиты типа 5P - не подходит для быстрого срабатывания при КЗ, только для измерения и медленной защиты.

Примеры использования

• Подключение к счетчику электроэнергии в КРУ 6(10)/0,4 кВ для коммерческого учёта.
• Связь с реле перегрузки и токовой защиты в щите главного распределительного пункта.
• Передача сигнала в системы SCADA и АСКУЭ на заводах, тепловых электростанциях, насосных станциях.
• Монтаж на шину ввода в цеховые распределительные пункты с током до 2500 А.

Практические советы

• Выбирая этот трансформатор тока, убедитесь, что ваша шина или кабели проходят через отверстие 80 мм - проверьте габариты заранее.
• При подключении вторичной цепи используйте провода сечением 1,5–4 мм2. Не допускайте разрыва цепи при наличии тока в первичной обмотке - это вызывает опасное перенапряжение.
• После монтажа обязательно опломбируйте клеммы - без этого прибор не будет принят энергонадзором.
• Для точного учёта нагрузки выбирайте вторичную нагрузку ≤10 В·А - это повысит точность при работе на границе класса 0,5S.
• Проверяйте наличие сертификата соответствия и протокола поверки - особенно важно для объектов с коммерческим учётом.
• Измерительный трансформатор тока ТТК-125-2500/5А-15ВА-0,5S-УХЛ3 от КЭАЗ - надёжный продукт серии ИТТ, но требует внимания к деталям монтажа.
