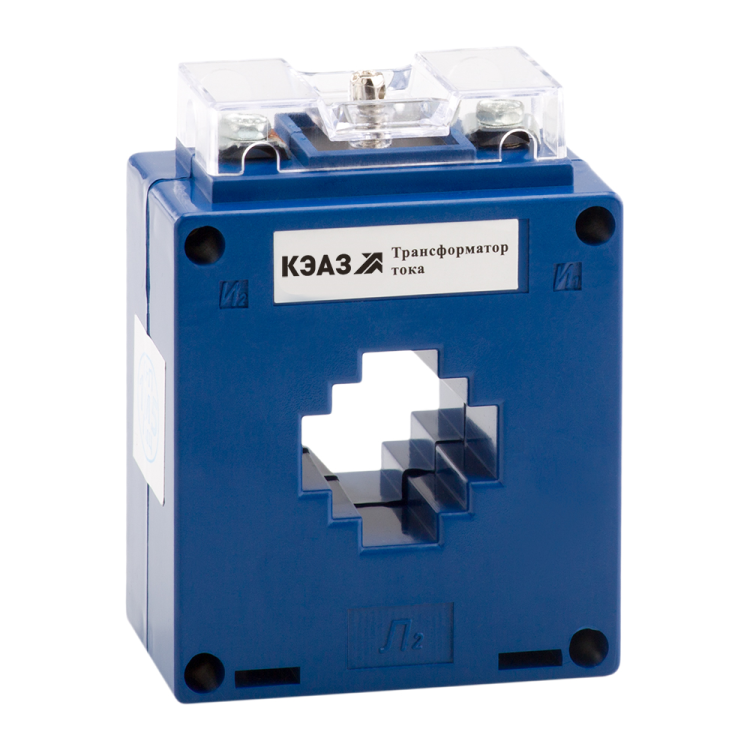

Измерительный трансформатор тока ТТК-30-100/5А-5ВА-0,5-УХЛ3-КЭАЗ (258631)

Трансформатор тока ТТК-30-100/5А-5ВА-0,5-УХЛ3 от КЭАЗ - это однофазный измерительный трансформатор с окном для установки токоведущей шины, предназначенный для передачи сигнала тока в цепи измерения, защиты и автоматики в сетях до 0,66 кВ. Модель ТТК-30-100/5А-5ВА-0,5-УХЛ3 обеспечивает высокую точность класса 0,5 и подходит для монтажа в распределительных устройствах, щитах и на шинах.

Назначение и область применения

Трансформатор тока ТТК-30-100/5А-5ВА-0,5-УХЛ3 используется для преобразования больших значений тока (до 100 А) в безопасную величину 5 А, которую можно подключить к измерительным приборам, реле защиты, счетчикам энергии и системам автоматизации. Применяется в электрощитах, распределительных пунктах, на вводах оборудования, где требуется точный контроль нагрузки без разрыва основной цепи. Подходит для работы в промышленных условиях: на станках, конвейерах, насосных станциях, в системах УЗО и автоматического выключения.

Технические характеристики

• Номинальный первичный ток: 100 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - позволяет использовать в коммерческом учете и точных измерениях
• Номинальная вторичная полная мощность: 0 В·А - указывает, что трансформатор рассчитан на минимальную нагрузку; фактическая допустимая нагрузка зависит от подключаемых устройств
• Коэффициент безопасности: 5 - при перегрузке до 500 А трансформатор не выйдет из строя, сохраняя работоспособность
• Монтажное исполнение: с окном - позволяет установить на шину или кабель без разрезания цепи
• Количество вторичных обмоток: одна - поддерживает один контур измерения или защиты
• Вторичное подключение: винтовые зажимы - надежное и проверенное соединение
• Габариты: 25×32×97 мм - компактный размер для плотной компоновки в щитах
• Корпус: литой самозатухающий пластик - не поддерживает горение, защищает от внешних воздействий
• Степень защиты от прикосновения: да - предотвращает случайный контакт с токоведущими частями
• Кlimатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности

Совместимость и монтаж

Трансформатор тока ТТК-30-100/5А-5ВА-0,5-УХЛ3 устанавливается на токоведущую шину или одиночный кабель сечением, соответствующим габаритам окна. Диаметр окна не указан, но по типовым аналогам он составляет около 12–15 мм - убедитесь, что проводник помещается свободно. Для монтажа отключите питание, зафиксируйте трансформатор вокруг шины, затем подключите вторичные провода к винтовым клеммам. После подключения закройте прозрачную крышку - она позволяет контролировать целостность пломбы. Не используйте с многожильными кабелями большего сечения, чем возможно физически поместить в окно.

Безопасность и стандарты

Трансформатор тока ТТК-30-100/5А-5ВА-0,5-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 7746. Корпус выполнен из самозатухающего материала, исключающего распространение пламени. Защита от прикосновения соответствует IP20. Напряжение изоляции между первичной и вторичной обмотками - 2 кВ, что гарантирует безопасность при работе в сетях до 0,66 кВ. Обязательно соблюдайте правило: вторичная обмотка должна быть замкнута во время работы - разрыв цепи может вызвать опасное повышение напряжения.

Преимущества

• Высокая точность класса 0,5 - идеально для учётных и контрольных задач
• Монтаж без разрыва цепи - экономит время при установке и обслуживании
• Надежная защита от прикосновения - снижает риск поражения током
• Компактные размеры - легко размещаются даже в плотно укомплектованных щитах
• Корпус не поддерживает горение - повышает пожаробезопасность объекта
• Коэффициент безопасности 5 - устойчив к кратковременным перегрузкам

Ограничения применения

• Не предназначен для постоянной работы при токах выше 100 А - возможны погрешности и нагрев
• Номинальная мощность 0 В·А - не следует подключать потребители с активной нагрузкой более 1–2 В·А (например, несколько реле или длинные провода); рекомендуется проверять суммарную нагрузку вторичной цепи
• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Не подходит для трехфазных систем без трёх отдельных экземпляров
• Не имеет встроенного шунта - нельзя использовать как токоограничивающее устройство

Примеры использования

• Подключение к электросчетчику в щите управления производственного участка
• Измерение тока в цепи питания конвейера с последующей передачей сигнала в PLC
• Работа в составе системы дифференциальной защиты (УЗО) на вводе в здание
• Контроль нагрузки на насосной станции через реле перегрузки
• Фиксация тока в распределительном щите 0,4 кВ для SCADA-систем

Практические советы

• Перед установкой проверьте, чтобы токоведущая шина была чистой и не имела деформаций - это влияет на точность измерения
• При подключении вторичной цепи используйте медные провода сечением не менее 1,5 мм2 - меньшее сечение увеличивает потери и погрешность
• Никогда не оставляйте вторичную обмотку разомкнутой - всегда замыкайте её через тестовые клеммы или нагрузку
• При использовании нескольких трансформаторов в одной системе - убедитесь, что все они имеют одинаковый класс точности и коэффициент трансформации
• Для долговечной работы избегайте установки рядом с источниками сильных магнитных полей (частотники, сварочные аппараты)
• Трансформатор ТТК-30-100/5А-5ВА-0,5-УХЛ3 от КЭАЗ совместим с большинством современных измерительных приборов, но проверьте входное сопротивление вашего устройства - оно должно быть ниже 1 Ом для сохранения класса точности 0,5
