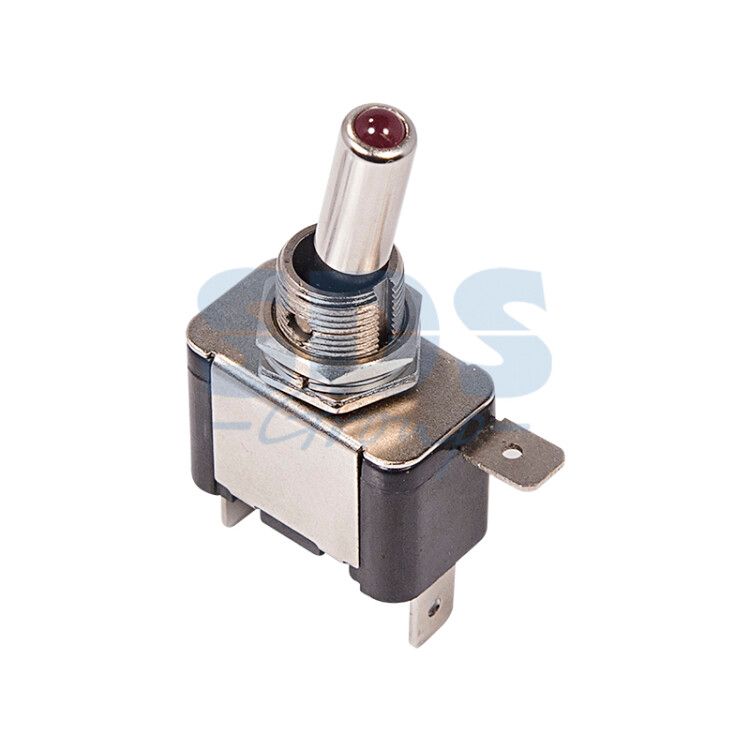

Тумблер 24V 25А (3c) ON-OFF однополюсный с красной LED подсветкой | 36-4360 REXANT MEET

Тумблер Rexant 36-4360 - это однополюсный переключатель с красной светодиодной подсветкой, предназначенный для управления цепями постоянного тока 24 В. Устройство рассчитано на нагрузку до 25 А, имеет механическую фиксацию положений и монтируется методом пайки. Применяется в оборудовании, где важна визуальная индикация состояния и надежность коммутации.

Назначение и область применения

Тумблер Rexant 36-4360 используется для включения и выключения электрических цепей постоянного тока. Его основная задача - обеспечить четкое, фиксируемое переключение между состояниями «ON» и «OFF». Благодаря красной LED-подсветке легко определить текущий режим работы даже в условиях слабого освещения.

Подходит для установки на панели: блоков питания, промышленного оборудования, систем управления, автомобильной электроники, железнодорожных устройств, тестового оборудования и измерительных приборов.

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока (DC)
• Номинальный ток: 25 А (при 24 В DC)
• Тип переключения: ON-OFF, однополюсный
• Количество контактов: 3 (1 вход, 1 выход, 1 общий - для подсветки)
• Количество нормально открытых (НО) контактов: 0
• Тип подсветки: красный светодиод (LED)
• Тип толкателя: рычажный
• Фиксация положений: механическая, с защелкой
• Монтаж: пайка (без винтов)
• Габариты: 12×12×29,3 мм
• Установочный диаметр: 12 мм
• Степень защиты: IP30 (защита от крупных частиц, но не от воды и пыли)
• Рабочая температура: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет клавиши: красный
• Линза: прямоугольная, прозрачная

Совместимость и монтаж

Тумблер Rexant 36-4360 устанавливается в отверстие диаметром 12 мм в панели толщиной от 0,8 до 4 мм. Крепление происходит за счет зажимных лапок, которые фиксируются с обратной стороны панели. Подключение выполняется исключительно через пайку - контакты не имеют клемм или быстроразъемных соединений.

Обратите внимание: три вывода - два силовых (вход и выход) и один для подсветки. Подсветка работает от того же напряжения, что и основная цепь (24 В DC). При подключении LED необходимо соблюдать полярность - минусовой вывод подсветки обычно помечен на корпусе.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство защищено от доступа пальцами и крупными предметами, но не герметично. Не допускается использование в средах с брызгами воды, пылевыми потоками или агрессивными газами. Работает в пределах указанных температур - превышение может снизить срок службы или вызвать повреждение LED.

Преимущества

• Четкая механическая фиксация положений - не самопроизвольно переключается
• Яркая красная LED-подсветка обеспечивает визуальный контроль состояния
• Высокая коммутационная способность - 25 А при 24 В DC
• Компактные размеры позволяют использовать в ограниченном пространстве
• Ресурс 10 000 циклов соответствует требованиям промышленного оборудования

Ограничения применения

• Не подходит для переменного тока - только постоянный ток 24 В
• IP30 не обеспечивает защиту от влаги и пыли - нельзя применять во влажных или запыленных помещениях без дополнительной защиты
• Требуется пайка - невозможно заменить на клеммный вариант без переделки платы
• Подсветка потребляет дополнительный ток - при проектировании цепи учтите нагрузку на источник питания
• Не рекомендован для частого ручного переключения более 1–2 раз в минуту - риск перегрева контактов

Примеры использования

• Включение/выключение блока питания в серверной стойке
• Переключение режима работы станка с ЧПУ
• Управление питанием контроллера в автомобиле
• Индикация активного канала в диагностическом оборудовании
• Ручной сброс системы в автоматических линиях

Практические советы

• При монтаже проверьте глубину отверстия - корпус тумблера Rexant 36-4360 выступает на 29,3 мм, убедитесь, что есть место для проводов сзади
• Для долговечности используйте термоусадку или изоляционную трубку на паяных выводах - снижает риск короткого замыкания
• Если подсветка не светится - проверьте целостность LED и правильность подключения минусового контакта
• Не затягивайте корпус слишком сильно при установке - это может треснуть пластиковую рамку
• Для многократного использования в промышленных условиях рекомендуется периодическая проверка контактов на окисление
