Тумблер 24V 20А (3c) ON-OFF однополюсный с красной подсветкой | 36-4390 REXANT MEET

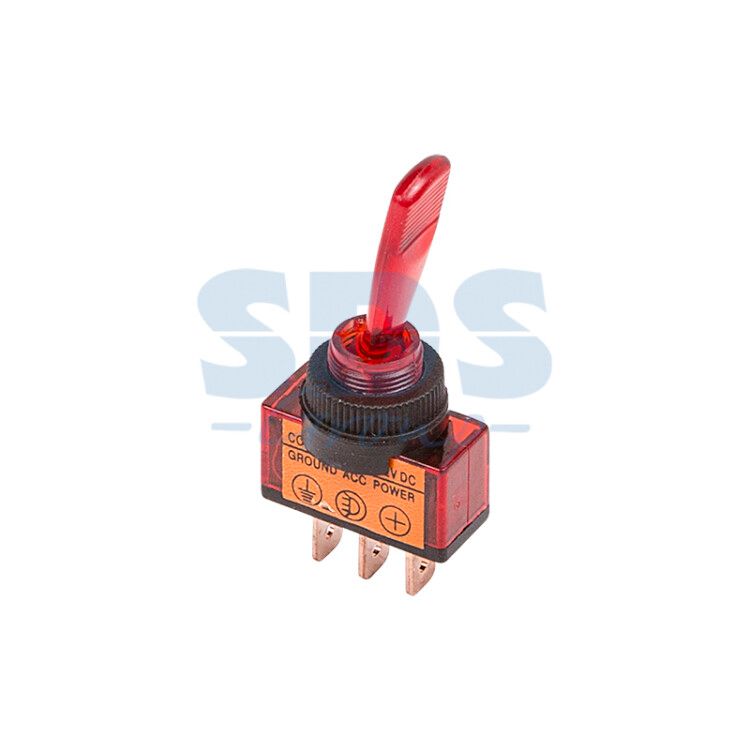

Тумблер Rexant ETM36-4390 - это однополюсный переключатель с красной светодиодной подсветкой, предназначенный для управления цепями постоянного тока 24 В и током до 20 А. Устройство подходит для установки на панели оборудования, где важна визуальная индикация состояния и надежная фиксация положения.

Назначение и область применения

Тумблер Rexant ETM36-4390 используется для включения и выключения электрических цепей с напряжением 24 В постоянного тока. Он применяется там, где необходимо четко видеть текущее состояние переключателя - особенно в условиях слабого освещения. Часто встречается на панелях управления: блоках питания, измерительных приборах, системах автономного энергообеспечения, автомобильной и железнодорожной аппаратуре, промышленном оборудовании.

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока (DC)
• Номинальный ток: 20 А
• Тип переключения: ON-OFF (двухпозиционный)
• Число контактов: 3 (одна группа: один вход, два выхода - замыкающий и размыкающий)
• Количество постов: 1
• Количество нормально закрытых (НЗ) контактов: 0
• Подсветка: красный светодиод (LED), встроен в кнопку
• Тип кнопки: с фиксацией, рычажного типа
• Габариты: 12 × 12 × 24 мм
• Установочный диаметр: 12 мм
• Степень защиты: IP30 (защита от крупных частиц, но не от воды и пыли)
• Рабочий температурный диапазон: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Материал корпуса: термостойкая пластмасса
• Цвет кнопки: красный
• Тип линзы: прямоугольная

Совместимость и монтаж

Тумблер Rexant ETM36-4390 монтируется в отверстие диаметром 12 мм в панели толщиной от 0,8 до 4 мм. Крепление происходит за счет защелкивающихся лапок - винты не требуются. Подключение контактов выполняется методом пайки к выводам, расположенным снизу корпуса. Клеммы не предусмотрены - провода должны быть подготовлены для пайки. Убедитесь, что толщина панели соответствует допустимому диапазону: слишком тонкая - риск деформации, слишком толстая - невозможность фиксации.

Безопасность и стандарты

Защита IP30 обеспечивает защиту от предметов больше 2,5 мм, но не предохраняет от попадания пыли, брызг или влаги. Устройство не предназначено для работы во влажных средах, на улице или в помещениях с повышенной запыленностью. Температурный диапазон позволяет использовать его в большинстве промышленных условий, включая холодные склады и жаркие машины.

Преимущества

• Яркая красная подсветка легко указывает на активное состояние - даже при плохом освещении
• Надежная механическая фиксация положений исключает случайное переключение
• Высокая нагрузочная способность (20 А) позволяет управлять мощными нагрузками на 24 В
• Компактные размеры позволяют устанавливать устройство в ограниченном пространстве
• Долгий срок службы - 10 000 циклов переключения

Ограничения применения

• Не подходит для переменного тока - работает только с постоянным током 24 В
• IP30 не обеспечивает защиту от влаги, пыли и химических воздействий - не используйте в сырых, грязных или агрессивных средах
• Отсутствие клемм - требует пайки; не рекомендован для частого демонтажа
• Не предназначен для управления нагрузками выше 20 А - возможен перегрев и выход из строя
• Пластиковая конструкция не рассчитана на ударные нагрузки - избегайте механических повреждений

Примеры использования

• Включение/выключение блока питания 24 В в серверной стойке
• Переключение режима работы контроллера на станке с ЧПУ
• Управление световой сигнализацией в грузовом автомобиле
• Локальное управление питанием тестового стенда
• Коммутирование цепей зарядного устройства для аккумуляторов

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр должен быть точно 12 мм, иначе тумблер не зафиксируется
• При пайке соблюдайте температурный режим: перегрев может повредить внутренние контакты или линзу LED
• Не затягивайте провода слишком сильно - они не имеют клемм и могут оторваться от платы
• Для долговечности избегайте частых переключений под нагрузкой - лучше отключать питание перед операцией
• Если требуется защита от внешних факторов, установите тумблер внутри корпуса с герметичным уплотнением
