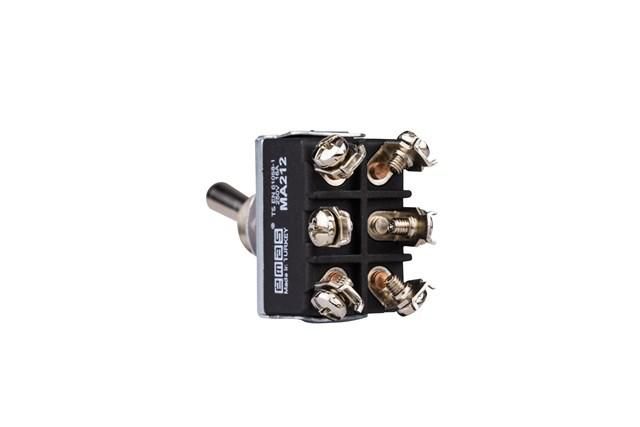

Тумблер ON-ON (дубль контактов) EMAS MA212

Переключатель ON-ON (дубль контактов) и селекторный EMAS с артикулом ma212 - это компактный механический переключатель для коммутации цепей управления в стационарных и мобильных системах, рассчитанный на высокую надёжность и длительный срок службы.

Назначение и область применения

Переключатель EMAS ma212 используется для переключения электрических цепей постоянного и переменного тока в условиях, когда требуется точное срабатывание при достижении физической точки положения контролируемого объекта. Подходит для применения в автоматических линиях, станках, конвейерах, испытательном оборудовании и радиоэлектронной аппаратуре специального назначения. Благодаря двойным контактам позволяет управлять двумя независимыми цепями одновременно - например, включить один контур и отключить другой при смене режима.

Технические характеристики

• Тип переключения: ON-ON (дубль контактов) + селекторный
• Номинальный ток (Ie): 16 А
• Номинальное напряжение (Ue): 250 В переменного тока
• Рабочий ток: от 10 А до 120 А (в зависимости от нагрузки и условий)
• Механический ресурс: 100 000 операций (мин.)
• Электрический ресурс: 10 000 операций (мин.)
• Максимальная частота включений: 30 механических / 15 электрических операций в минуту
• Рабочая температура: от –15 C до +85 C
• Влажность окружающей среды: не более 80%
• Сопротивление контактов: не более 15 мОм
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 1500 В переменного тока (1 минута)
• Корпус: термоустойчивый материал класса V0
• Стандарт: TS 1472, EN 61058-1

Совместимость и монтаж

Установка переключателя EMAS ma212 требует совпадения посадочного отверстия с размером корпуса - типичный монтаж через панель. Для обеспечения герметичности и защиты от внешних воздействий рекомендуется использовать уплотнительные кольца, если устройство устанавливается в условиях повышенной запылённости или влажности. Клеммы подходят для подключения проводов сечением до 2,5 мм2. Убедитесь, что усилие на рычаг не превышает допустимое - перегрузка может снизить ресурс механизма.

Безопасность и стандарты

Переключатель соответствует европейскому стандарту EN 61058-1, который гарантирует безопасную работу в бытовых и промышленных сетях. Корпус выполнен из материала класса V0 - самозатухающий, не распространяет горение. Это делает устройство пригодным для использования в устройствах с риском перегрева или возгорания. Диэлектрическая прочность 1500 В обеспечивает защиту от пробоя даже при кратковременных скачках напряжения.

Преимущества

• Высокая точность срабатывания - идеально для позиционирования в автоматике
• Два независимых контакта позволяют управлять двумя цепями одним движением
• Компактный размер снижает требования к месту установки
• Термоустойчивый корпус (класс V0) повышает безопасность при перегрузках
• Долгий механический ресурс - до 100 тысяч циклов
• Надёжные контакты с низким сопротивлением (≤15 мОм) снижают потери энергии

Ограничения применения

• Не предназначен для частого включения/выключения выше 15 электрических операций в минуту - превышение сокращает срок службы контактов
• Работает только в пределах указанных температур: ниже –15 C возможна потеря эластичности материалов, выше +85 C - риск деформации корпуса
• Не следует применять в средах с агрессивными химическими веществами - корпус защищён, но не герметичен полностью
• Запрещено использование в цепях с током свыше 16 А номинала - даже при рабочем токе до 120 А это возможно лишь при кратковременной нагрузке и с учётом теплового режима

Примеры использования

• Автоматический станок: переключение между режимами “работа” и “останов” при достижении крайнего положения детали
• Конвейерная система: активация сигнализации при попадании изделия в зону контроля
• Испытательный стенд: переключение между источниками питания постоянного и переменного тока
• Аппаратура спецназначения: управление каналами связи или сенсорами в условиях вибраций и перепадов температур

Практические советы

• При замене старого переключателя проверьте соответствие типа контактов - EMAS ma212 имеет именно дубль-контактную схему, а не однополюсную
• Для долгой службы не используйте его как обычный кнопочный выключатель - он проектировался для срабатывания от механического упора, а не ручного нажатия
• Если работаете в условиях влажности >70%, дополнительно уплотните место монтажа
• Проверяйте состояние контактов каждые 5–7 тыс. операций - при увеличении сопротивления или появлении нагара замените переключатель
• При сборке не затягивайте крепёж слишком сильно - это может деформировать корпус и нарушить точность срабатывания
