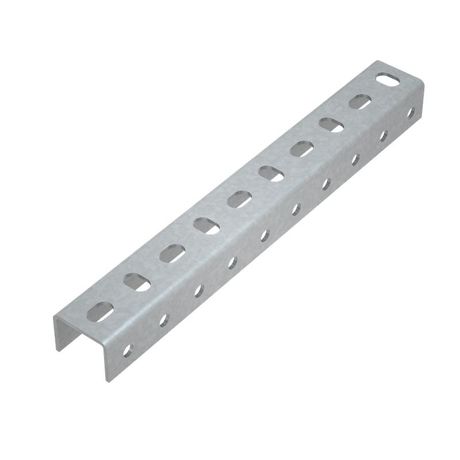

Универсальный профиль 36х29х1,5 L1200 мм - LO0930 КМ-Профиль UP1200

Профиль универсальный 36x29x1,5 мм L1200 КМ - металлический U-образный элемент из оцинкованной стали, предназначенный для создания несущих конструкций кабеленесущих систем и сборных потолочных стоек. Благодаря перфорации и совместимости с крепёжными элементами, профиль КМ обеспечивает гибкую и быструю сборку без сварки.

Назначение и область применения

Профиль универсальный 36x29x1,5 мм L1200 КМ используется как опорный или поддерживающий элемент в кабеленесущих системах: для монтажа лотков, труб, каналов и других компонентов. Также применяется для сборки вертикальных стоек потолочных конструкций. Подходит для внутренних установок в помещениях с умеренным климатом - офисах, производственных цехах, складах, телекоммуникационных шкафах.

Технические характеристики

• Габариты: 36×29 мм (ширина × высота), толщина стенки - 1,5 мм, длина - 1200 мм;
• Материал: сталь оцинкованная по методу Сендзимира - равномерное покрытие цинком, повышающее коррозионную стойкость;
• Форма: U-профиль - открытая форма для удобного доступа к креплениям и легкой интеграции с другими элементами;
• Перфорация: отверстия по трём сторонам (двум боковым и нижней) - обеспечивают фиксацию болтами, хомутами, кронштейнами;
• Цвет: серый - естественный цвет оцинкованной поверхности;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо применение в закрытых помещениях с контролируемой влажностью и температурой до +40 C;
• Рекомендованный проектный ассортимент: да - изделие включено в стандартизированный набор комплектующих для систем КМ-профиль.

Совместимость и монтаж

Профиль универсальный 36x29x1,5 мм L1200 КМ совместим с крепёжными элементами серии КМ-профиль: самонарезающими винтами, болтами М6–М8, кронштейнами, хомутами и уголками. Монтаж выполняется без сварки - достаточно просверлить отверстия через перфорацию и зафиксировать детали. Для сборки потолочных стоек рекомендуется использовать два профиля на одной оси с соединением внахлёст. Посадочные отверстия расположены с шагом около 50 мм - позволяют точно выставлять уровень и расстояние между точками крепления.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждается составом стали и отсутствием горючих материалов. Цинковое покрытие по методу Сендзимира соответствует требованиям к антикоррозийной защите для внутреннего применения. Профиль не содержит токсичных веществ и безопасен при обращении.

Преимущества

• Высокая жёсткость при малом весе - благодаря форме U-профиля и толщине 1,5 мм обеспечивается достаточная нагрузочная способность;
• Удобство монтажа - перфорация по трём сторонам исключает необходимость дополнительной обработки кромок;
• Замена сварки - снижение трудозатрат, возможность демонтажа и модификации конструкции;
• Долговечность - оцинкование по Сендзимиру гарантирует защиту от ржавчины в течение всего срока службы в сухих условиях;
• Стандартизированность - профиль КМ входит в единую систему комплектующих, что упрощает планирование и замену деталей.

Ограничения применения

• Не предназначен для наружной установки - даже при наличии цинкового покрытия долгосрочное воздействие влаги, осадков и солевых аэрозолей вызывает коррозию;
• Не рекомендуется для агрессивных сред - пары кислот, щелочей, солей, хлора (например, в бассейнах, химических лабораториях);
• Ограниченная несущая способность при больших пролётах - при расстоянии более 1,5 м между опорами требуется усиление или использование двойного профиля;
• Не подходит для высокотемпературных зон - максимальная рабочая температура не указана, но нагрев выше 100 C может повредить цинковое покрытие.

Примеры использования

• Подвеска кабельных лотков в серверной комнате - профиль КМ служит основой для направляющих, к которым крепятся лотки болтами через перфорацию;
• Сборка вертикальной стойки для распределительных щитов - два профиля 36x29x1,5 мм L1200 КМ соединяются в виде буквы “П” и фиксируются к полу и потолку;
• Каркас для монтажа воздуховодов или трубопроводов в техническом коридоре - профиль используется как опорный элемент с интервалом 1,2 м;
• Фиксация проводов в производственной зоне - с помощью хомутов и перфорации создаётся сетчатая система подвеса.

Практические советы

• При заказе учтите длину 1200 мм - при необходимости удлинения используйте соединители или нахлёст с фиксацией минимум в двух точках;
• Выбирайте крепёж с подходящим диаметром - отверстия в профиле рассчитаны под M6–M8; слишком крупные болты могут деформировать металл;
• Для защиты от механических повреждений при транспортировке сохраняйте заводскую упаковку - цинковое покрытие чувствительно к царапинам;
• Если профиль будет использоваться в зоне повышенной влажности (например, в подвале), дополнительно обработайте края герметиком или антивибрационным составом;
• Проверьте соответствие профиля КМ другим элементам системы - все компоненты должны иметь одинаковый тип крепления и размеры отверстий.
