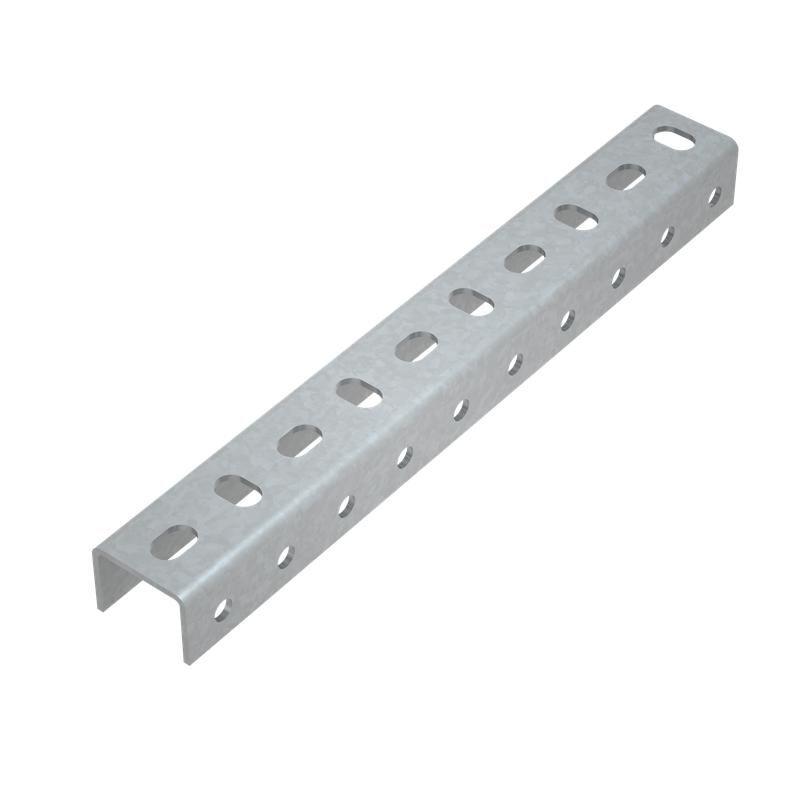

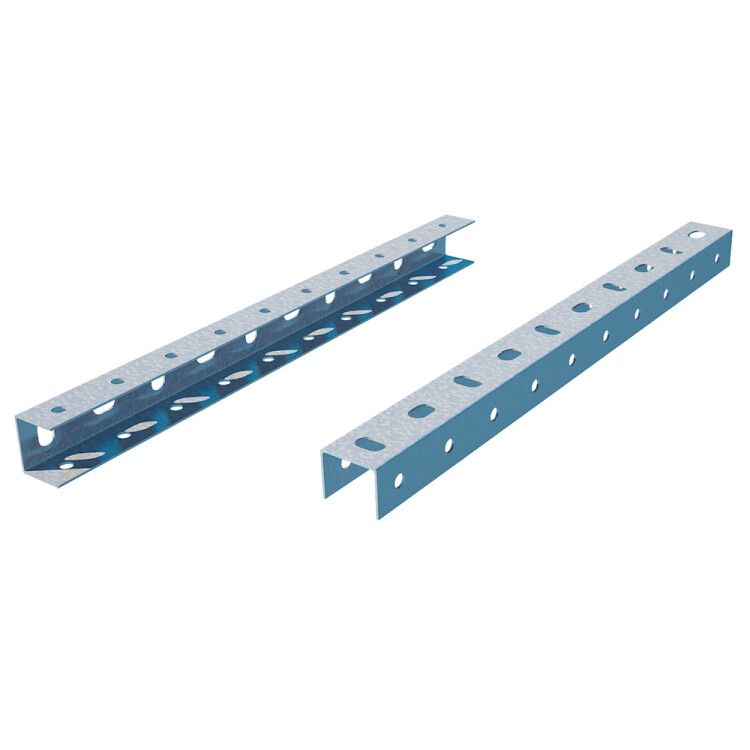

Универсальный профиль 36х29х1,5 L400 мм - LO0402 КМ-Профиль UP400

Профиль универсальный 36х29х1,5 L400 мм КМ-Профиль - это металлический U-образный несущий элемент из оцинкованной стали, предназначенный для сборки кабеленесущих систем, стоек и других конструкций без сварки. Благодаря перфорации и высокой жёсткости, этот профиль удобен для монтажа в помещениях и часто используется в коммерческой и промышленной автоматизации.

Назначение и область применения

Профиль универсальный 36х29х1,5 L400 мм КМ-Профиль служит основным несущим элементом в кабеленесущих системах, таких как лотки, трубы, направляющие для кабельных трасс. Также его используют для монтажа сборных потолочных стоек, рам и каркасов оборудования. Подходит для установки на стены, потолки и полы с помощью крепёжных элементов - хомутов, уголков, подвесов. Применяется в офисах, цехах, серверных, АЗС, объектах ЖКХ и других зонах с умеренной влажностью.

Технические характеристики

• Габариты: 36×29 мм (высота × ширина), длина 400 мм
• Толщина стенки: 1,5 мм
• Форма: U-профиль
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: гальваническая цинкование - равномерное, плотное, с высокой адгезией
• Перфорация: отверстия по всей длине с трёх сторон - для фиксации болтами, саморезами, креплениям других компонентов
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40C до +40C
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при воздействии открытого пламени

Совместимость и монтаж

Профиль универсальный 36х29х1,5 L400 мм КМ-Профиль совместим с любыми крепёжными изделиями, рассчитанными на стандартную перфорацию: М4–М8 болты, саморезы, кронштейны, хомуты, подвесы. Для монтажа не требуется сварка - достаточно просверлить отверстие через перфорацию и зафиксировать. Перфорация расположена равномерно, шаг отверстий соответствует типовым стандартам крепежа. Установка возможна на бетон, металл, деревянные поверхности с использованием подходящих анкеров или дюбелей. Посадочная ширина 29 мм обеспечивает надёжную посадку стандартных кабельных лотков и труб.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждается свойствами оцинкованной стали - при нагреве не выделяет токсичных веществ, не плавится, не распространяет пламя. Цинковое покрытие по методу Сендзимира соответствует нормам DIN EN ISO 1461, обеспечивает долгую защиту от коррозии даже при механическом повреждении покрытия.

Преимущества

• Высокая несущая способность благодаря толщине 1,5 мм и U-форме
• Отсутствие необходимости в сварке - снижает время монтажа и стоимость работ
• Трёхсторонняя перфорация - позволяет крепить профиль с любой стороны, увеличивает гибкость сборки
• Защита от коррозии - цинкование по методу Сендзимира устойчиво к механическим повреждениям и длительной эксплуатации
• Подходит для точечного крепления - можно использовать как модульный элемент в составе сложных конструкций

Ограничения применения

Профиль универсальный 36х29х1,5 L400 мм КМ-Профиль не предназначен для постоянного контакта с водой, агрессивными химикатами (кислоты, щёлочи) или соляными туманами. Не рекомендуется к применению в условиях повышенной влажности (например, в банях, промывках, на открытом воздухе без защиты). Также не следует использовать в качестве несущего элемента для тяжёлых технологических механизмов - максимальная нагрузка ограничена конструкцией профиля и типом крепления. Длина 400 мм требует дополнительной поддержки при больших пролётах (>1 м).

Примеры использования

• Крепление кабельных лотков в серверной комнате
• Сборка вертикальной стойки для распределительных щитов
• Фиксация проводов и трубопроводов в цеху на потолке
• Монтаж каркаса для светильников в административном здании
• Создание нестандартных платформ для управления оборудованием

Практические советы

• При выборе количества профилей учтите, что длина 400 мм - это стандартный сегмент; для длинных трасс используйте несколько профилей с наложением и креплением друг к другу
• Для усиления конструкции в местах нагрузки - добавьте угловые крепления или двойной ряд перфорированных профилей
• Не затягивайте крепёж слишком сильно - это может деформировать тонкостенную стенку 1,5 мм
• Проверяйте соответствие диаметра отверстий в профиле и крепёжа - чаще всего подходит M4–M6
• Если нужна более длинная конструкция - соединяйте профили с помощью муфт или нахлёста, закрепляя минимум двумя болтами на каждом стыке
